50 шт./лот StepStick DRV8825 Драйвер шагового двигателя постоянного тока с радиатором Перевозчик Reprap 4-слойные PCB пандусы заменить A4988 драйвер

Описание

Введение:

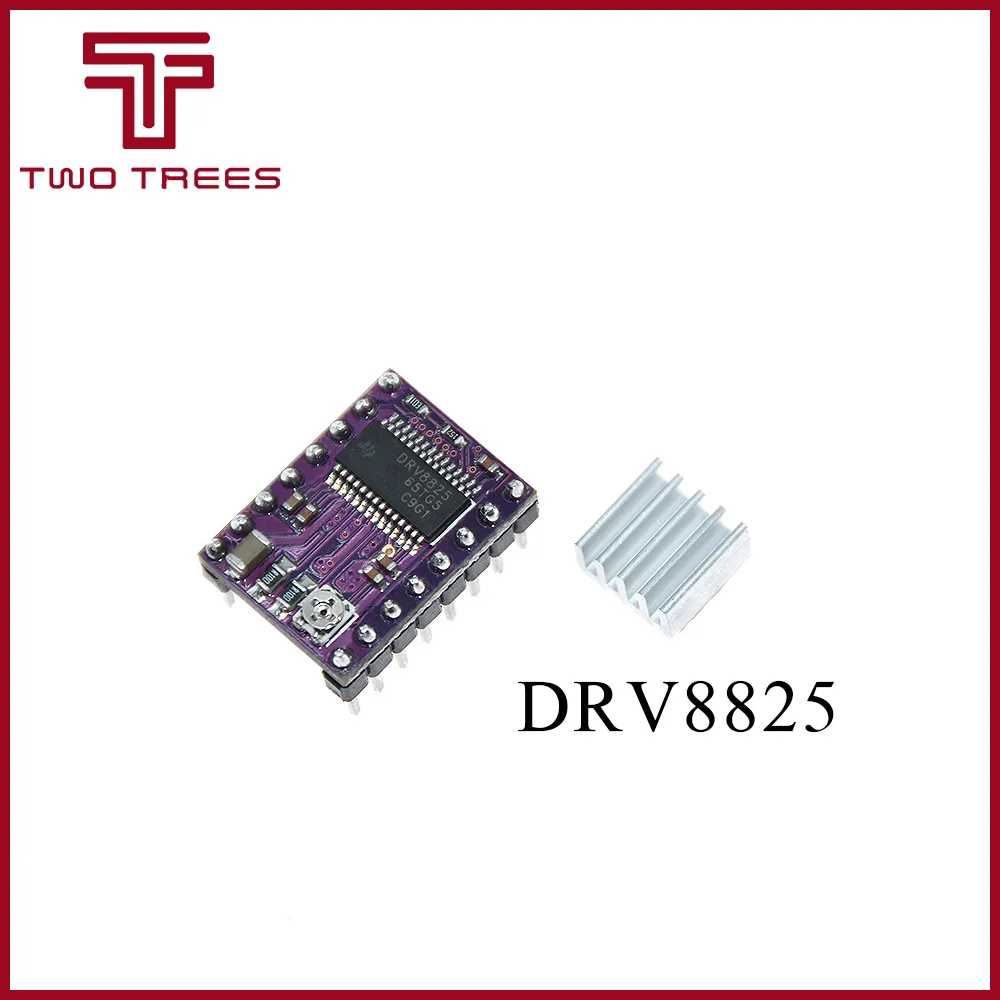

DRV8825 Драйвер шагового двигателя перевозчик является пробой платы ДЛЯ TI DRV8825 микрошаговый биполярный Драйвер шагового двигателя.

Модуль имеет распиновку и интерфейс, которые почти идентичны нашим несущим шагового двигателя A4988, поэтому его можно использовать как более производительную замену для этих плат во многих применениях.

DRV8825 оснащен регулируемым ограничением тока, защитой от перегрузки по току и перегрева и шестью микроступенчатыми разрешениями (до 1/32 ступеней). Он работает от 8,2-45 В и может поставлять до приблизительно 1,5 а на фазу без теплоотвода или форсированного воздушного потока (рассчитан до 2,2 а на катушку с достаточным дополнительным охлаждением).

Особенности:

Простой интерфейс управления шагами и направлениями Шесть различных шаговых решений: полный шаг, полушаг, 1/4 шаг, 1/8 шаг, 1/16 шаг и 1/32 шаг Может напрямую работать с системами 3,3 В и 5 В Перегревное отключение, перегрузочное выключение и блокировка под напряжением Защита от коротких и коротких нагрузок 4-секционный измельчитель для специй, 2 oz Медный для Повышенная устойчивость к воздействию высоких рассеивания Открытая пайка под драйвером IC на нижней части печатной платы Размер модуля, распиновка и интерфейс соответствуют нашим A4988 перевозчикам шагового двигателя (см. Нижнюю часть этой страницы для получения дополнительной информации) Регулируемый контроль тока позволяет установить максимальный выходной ток с помощью потенциометра, который позволяет использовать напряжение выше номинального напряжения шагового двигателя для достижения более высоких ступеней скорости Интеллектуальное управление разделкой, которое автоматически выбирает правильный текущий режим распада (быстрое распад или медленное распад) Максимальное напряжение питания 45 в Встроенный регулятор (не требуется источник внешнего логического напряжения)

Посылка включает в себя:

50 X DRV8825 шаговый драйвер

50 X радиатора
