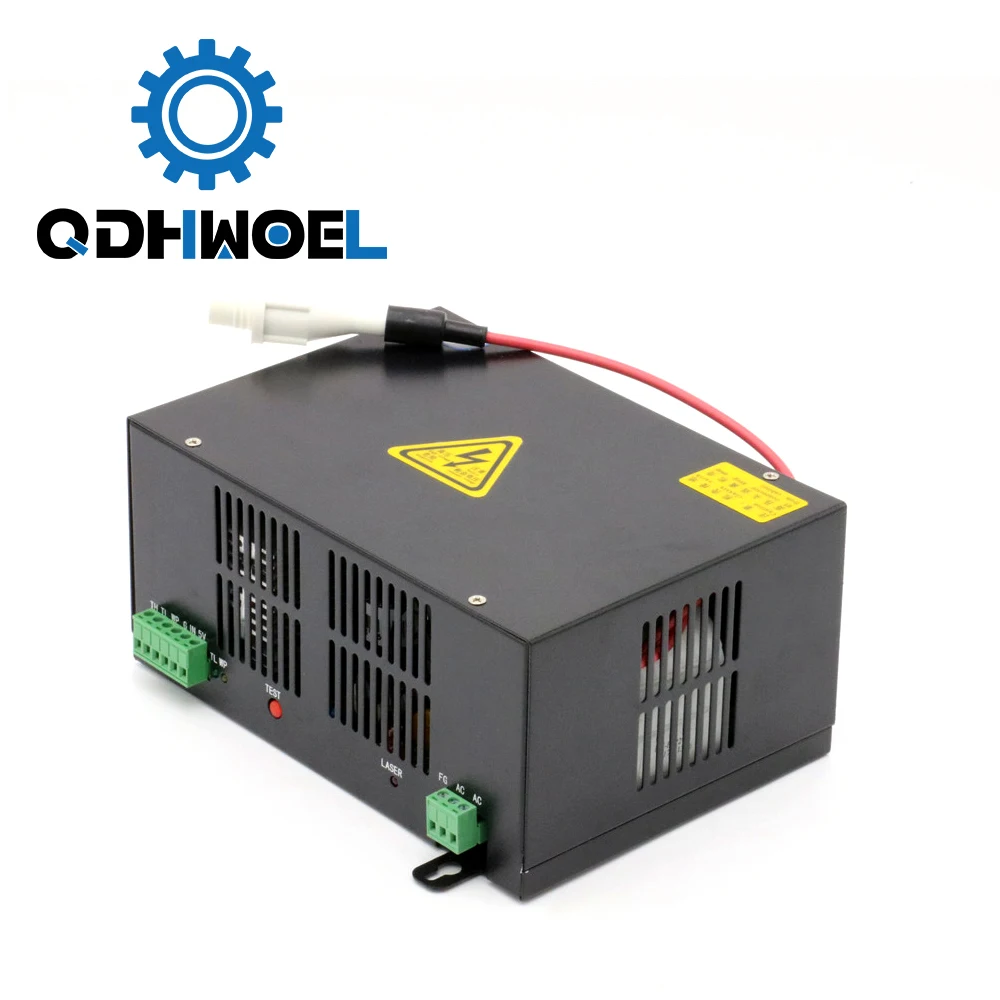

50 Вт СО2 лазерный источник питания для СО2 лазерной гравировки резки HY-T50 T/W серии

Описание

50 Вт СО2 лазерный источник питания для СО2 лазерной гравировки резки HY-T50 T/W серии

1. Параметры:

Вход	Вход Напряжение	AC220V или AC110V (необходимо указать при оформлении заказа)
	Частота переменного тока	47-440 Гц
	Холодный защита от перенапряжений	≤60A (ac220в вход)	≤30A (AC110 вход)
	Ток утечки	≤0. 7 мА (вход ac220в)	≤0. 4 мА (вход AC110V)
Выход	Макс Выходное напряжение	DC 25KV
	Макс Выход ток	DC 20mA
Эффективность	≥90 процентов (полная нагрузка)
Средняя наработка на отказ	≥10000Hours
Ответ Скорость	≤1 мс (от переключателя сигнал выдается на выходной ток до 90% тока настройки)
Управление Интерфейс	Переключатель уровня ttl; высокий или низкий эффективный уровень может быть выбран (Подробности см. В спецификации управляющего терминала)
Выдерживать Напряжение	Вход-выход, вход-оболочка AC1500V 10mA 60 S; Отрицательный выход соединен с машинной оболочкой.
Защита	Может работать в условиях открытой цепи в течение короткого времени (Требует хорошего защитного заземления и избегайте дуги Между положительным и машинным корпусом)
Защита окружающей среды	Рабочая температура-10 ~ 40 °C), относительная влажность (RH) ≤90%
Начин охлаждения	Воздушное охлаждение (КВС)
Измерение	Д×ш×в = 16714497 (мм)

2. Основные характеристики:

Хорошая совместимость: он может быть применим к 50 Вт, 40 Вт и 30 Вт лазерной трубки. Быстрая скорость отклика и эффект. Значительно увеличивает срок службы лазера. Простое управление: запуск и остановка лазера можно легко контролировать led с помощью ttl уровня. И есть переключатель защиты для проверки внешней воды, вентиляции и т. Д. Простое управление мощностью лазера: аналоговый сигнал 0-5 В и ШИМ-сигнал могут управлять мощностью лазера. Источник питания имеет защиту от открытой цепи: при условии хорошего защитного заземления, блок питания может работать в открытой цепи в течение короткого времени, что может избежать повреждения лазерного источника питания из-за разрывов лазерной трубки, тем самым увеличивая срок службы источника питания. Источник питания может принимать отзывы о интерфейсе, который может быть использован в замкнутом цикле управления и тестирования рабочего тока лазера. Блок питания добавляет новую функцию, которая является своевременной сценой, судя, какая часть повреждена, лазерная трубка или лазерная мощность. Применение: акриловая скульптура, огранка; ткань скульптура, огранка; резиновая листовая скульптура, огранка, et.

3. Инструкция по эксплуатации:

1) Подключение лазерной трубки: (ссылка на блок питания и схема подключения лазерного устройства

Высоковольтный терминал (HV +) источника питания HY-T50 должен быть подключен к положительной полюсе
CO2 лазерное устройство. Ток цепи источника питания должен быть подключен к отрицательному полюсу (лазерному выходному терминалу) лазерного устройства, через Амперметр или непосредственно.

2) Подключение управляющего сигнала (в зависимости от источника питания и подключения платы управления
Схема) контрольный сигнал должен быть надежно подключен к контрольному терминалу HY-T50 питания, и убедитесь, что выходной сигнал DAC, корпус лазерного устройства и внешнего компьютера с блоком питания соединены вместе. Лазерное устройство должно работать как положено. Если нет лазерного излучения после на лазерном устройстве, следует проверить контрольный сигнал правильно или нет (включая проверку спецификации напряжения и логику), если использовать PWM контроль в качестве управления питанием, следует убедиться, что f≥20KHz, амплитуда (пиковое значение) ≤5V, проверьте и убедитесь, что подключение защитного переключателя WP является правильным одновременно.

3) Входное напряжение: входная мощность источника питания HY-T50 должна составлять 220 В переменного тока/50 Гц. Если требуется 110 В переменного тока, пожалуйста

Укажите при оформлении заказа.

4) Другие: группа защитных переключателей также предназначена для обнаружения выключателя воды, вентилятора, защиты открытого корпуса и так далее.

4. Осторожно!

1. Система водяного охлаждения должна работать правильно при включении лазерного устройства.

2. Цепь высоковольтного выхода не должна быть открытой! (Высоковольтные выходные клеммы (положительные и отрицательные полюсы) должны быть правильно подключены к положительным и отрицательным полюсам лазерного устройства соответственно.)

3. Следует обратить внимание, чтобы избежать электрического удара после выключения источника питания. (Требования безопасности изоляции должны быть 40кв между терминалом выхода и "G")

4. Следует использовать хорошо Заземленный трехполюсный сосуд. Корпус должен быть хорошо заземлен, чтобы избежать удара электрическим током.

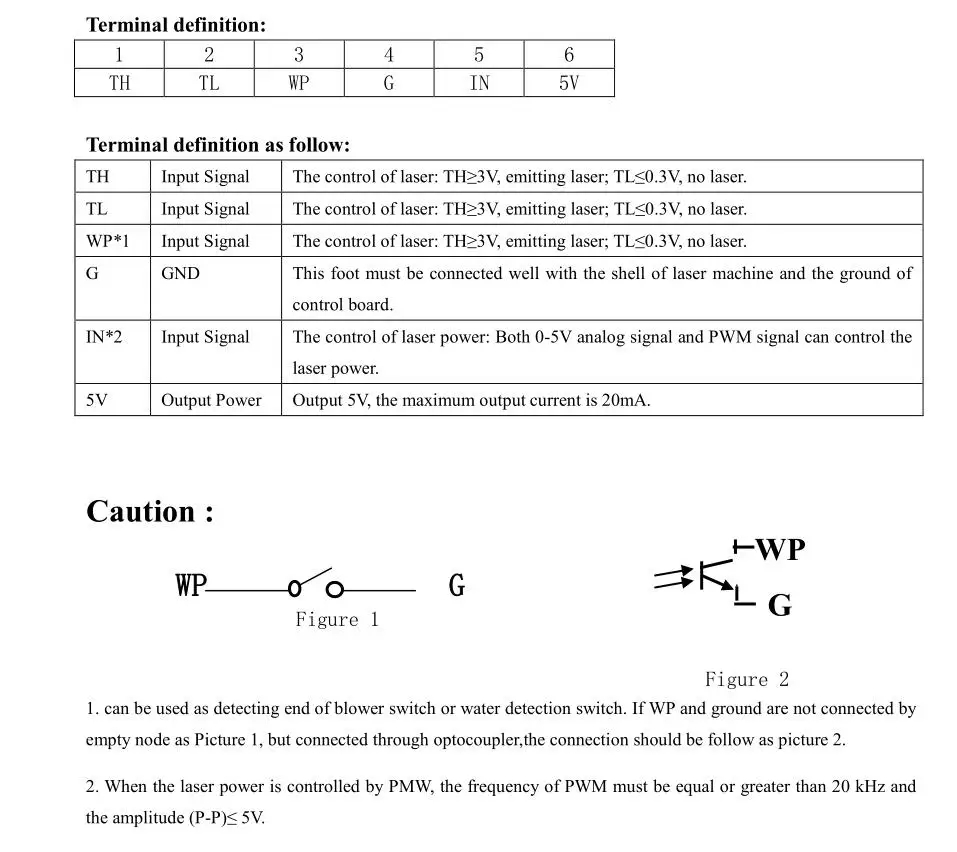

5. Инструкция блока питания и лазерной схемы подключения и клемм:

50 Вт СО2 лазерный источник питания для СО2 лазерной гравировки резки HY-T50 T/W серии
