Описание

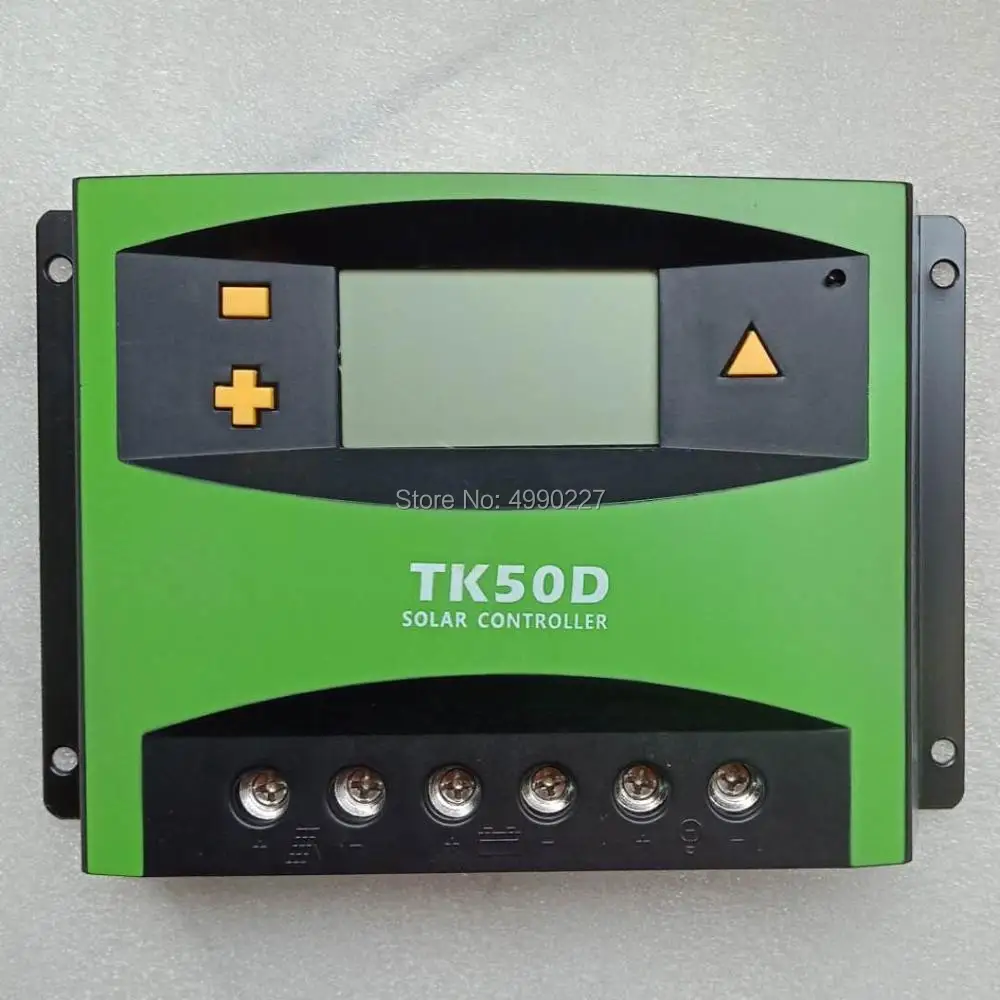

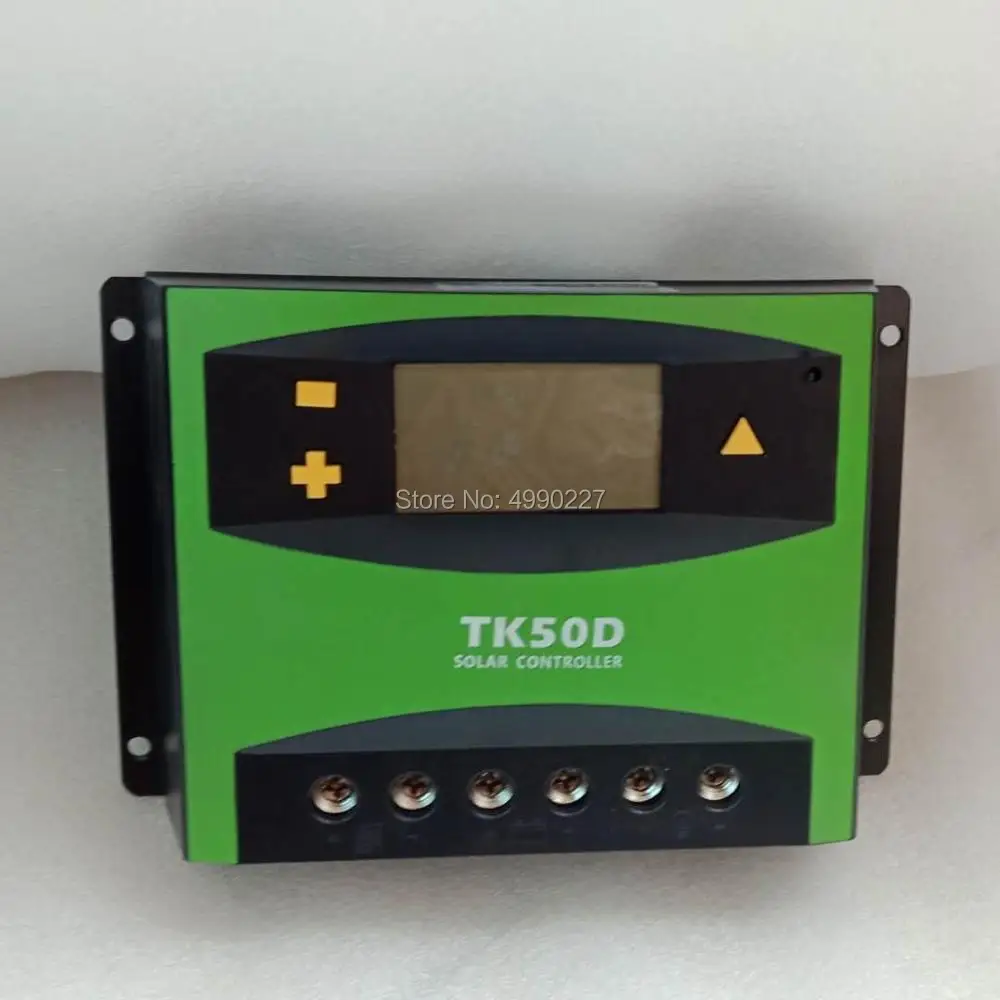

PWM 60A 50A 40A 48 V24 V 12 V Автоматический линейный ШИМ-регулятор зарядом установки на солнечной батарее с двумя USB 5В Выход Регулируемый Солнечный регулирующим
Серия TK-это новая серия интеллектуального многофункционального солнечного контроллера заряда.
Он оснащен явным светодиодный на ваш выбор. В то же время удовлетворяя Функциональные потребности, он также предлагает удобную установку и работу. Все в общем, это популярный высокоэффективный продукт.
Схема подключения
Особенности
(1) яркие ЖК-графические символы
(2) Простое управление кнопкой
(3) Автоматическая идентификация уровня напряжения системы
(4) с интеллектуальной функцией ШИМ режимом зарядки
(5) Регулируемая Защита от разрядки
(6) Автоматическая компенсация температуры
(7) настраиваемый режим работы нагрузки
(8) защита от обратного разряда батареи
(9) Отключение батареи низкого напряжения (LVD)
(10) защита от обратного подключения аккумулятора
(11) защита от перегрузки по току
Технические данные
| Модель | 50D | 60D | 5048D | 6048D |
| Вход | ||||
| PV напряжение | ≤50V | ≤100V | ||
| Номинальный ток заряда | 50A | 60A | 50A | 60A |
| Выход | ||||
| Системы Напряжение | 12 V/24 V Авто | 48 V | ||
| HVD | 16.00V ×1/квт×2/квт×4 (0,5 V) | |||
| Номинальный ток разряда | 50A | 60A | 50A | 60A |
| Потери холостого хода | ≤13mA | ≤15mA | ||
| Плата зарядки Напряжение падение | ≤0. 17 V | ≤0. 28 V | ≤0. 17 V | ≤0. 28 V |
| Разряда петля Напряжение падение | ≤0. 10 V | ≤0. 10 V | ≤0. 10 V | ≤0. 10 V |
| Режим зарядки | PWM многоступенчатый (объемный, поглощающий, поплавковый) | |||
| Плавающего заряда Напряжение | 13,8 (13 В ~ 15 в) × 1/× 2/× 4 | |||
| Поглощение заряда Напряжение | 14,4 В (13 В ~ 15 в) × 1/× 2/× 4 | |||
| Продолжительность поглощение заряда | 2hs | |||
| LVD растущий свет | 10,8 В (10 В ~ 14 в) × 1/× 2/× 4 | |||
| LVR | 12,6 в (10 В ~ 14 в) × 1/× 2/× 4 | |||
| Нагрузки режим работы | Обычный режим контроллера | |||
| Управление светом с выключателем в ночное время | ||||
| Режим управления светом | ||||
| Свет Управление Напряжение | 5 В (1 В ~ 10 В) × 1/× 2/× 4 | |||
| Тип батареи | Гель, SLD, FLD и USr (по умолчанию) | |||
| Другое | ||||
| Интерфейс человек-машина | ЖК-дисплей, 3 кнопки | |||
| Теплоотвод | Алюминиеывый сплав | |||
| Электропроводка | Клемма на печатную плату, ≤25mm2 | |||
| Рабочая Температура | -20 ~ + 55 °C | |||
| Для хранения Температура | -30 ~ + 80 °C | |||
| Рабочая влажность: | 10% ~ 90%, без конденсации | |||
| Измерение | 50A (188*125*48,5 мм) 60A (187*125*56 мм) | |||
| Вес нетто | 562 г | 701 г | 564 г | 703 г |
| Ip-код | IP30 | |||
Серия TK-это новая серия интеллектуального многофункционального солнечного контроллера заряда.
Он оснащен явным светодиодный на ваш выбор. В то же время удовлетворяя Функциональные потребности, он также предлагает удобную установку и работу. Все в общем, это популярный высокоэффективный продукт.
1. Схема подключения
Характеристики
- Применение
- Контроллер зарядного устройства
- Номер модели
- TK50UD
- Максимальный Ток
- 60A/50A/40A
- Индивидуальное изготовление
- Да
- Application
- Charger Controller,Solar System Controller
- Rated charge current
- 40A/50A/60A
- Rated Voltage
- 12v 24v 48v Auto
- USB Output
- Dual 5V USB
- Battery Type
- GEL, SLD, FLD and USr(default)
- IP Code
- IP30
- Working Temperature
- -20 ~ +55 °C
- Storage Temperature -
- -30 ~ +80 °C
- Dimension
- 187*125*56mm
