Описание

Краткое введение принципа продукта:

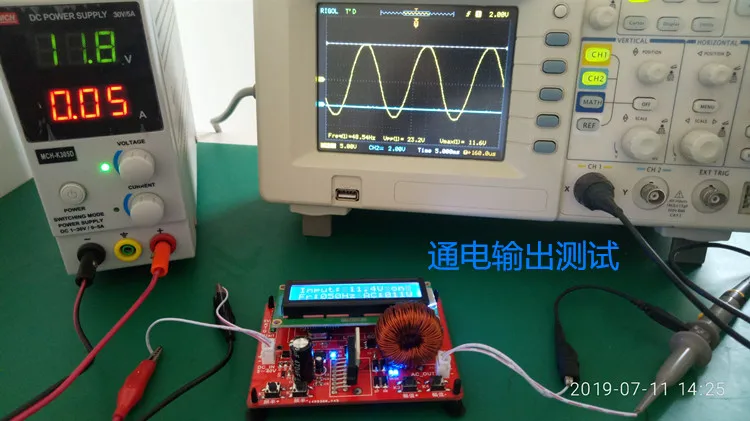

Скопируйте ссылку в браузер, чтобы открыть функцию просмотра демонстрационного видео:

Http://v.youku.com/v_show/id_XNDI5NzE4OTI1Ng==.html

Этот модуль can6Vreach40VDC входное напряжение преобразовано to±6V-± 40VAC напряжение, модуль принятияSTC12C5608ADОдин чип поколенияДвухстороннее MonopolaritySPWMWave drivel298модульная, L298Module внутренняя интеграцияHBridge цепиИИнтегрированный driverHBridgeСхема, просто inL298Output добавитьLCfilter цепиТо есть, фильтрация гладкаяСинусоидального напряжения сигнала, С нагрузкой, выходомВ настоящее время reach1.5A; Модуль покупки и отправка совпадающей исходной программы SCM, схема схемы и учебник для документов.

--------------------------------------------------------------------------------------------------------------

Параметры производительности продукции:

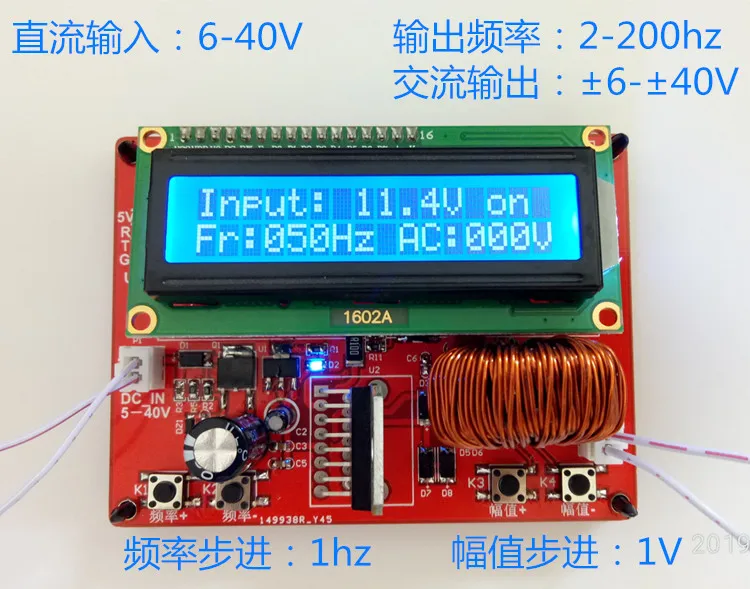

Улучшенный тип 51singlechip (STC12C5608AD) производит два unipolaritySPWMwave, встроенный интерфейс загрузки последовательного порта, удобное самопрограммирование пользователя; Позже stageLCFiltered выход, сглаживание формы волны; Диапазон выходных частот (2-200 гц);Примечания: по мере увеличения частоты погрешность увеличится, 200 hzThe фактический выход is182hz 。 Диапазон входного напряжения постоянного тока (6 ~ 40 в); Выходной диапазон пикового напряжения переменного тока (± 6 ~ ± 40 в);Примечания: эта амплитуда является пиковым значением. Максимальная выходная мощность current1.5A; Ключ или последовательный порт (подключение верхнего компьютера) регулируемая выходная частота и амплитуда; Анти обратное подключение входного источника питания; Защита от перегрузки по току на выходе (защита threshold2A); Выключите выход, когда выходная защита от перегрузки по току, ток, который будет обнаружен, меньше чем 0.12atime, stay5Try для вывода снова в секундах; Частота шаг значение: 1 гц allowдопустимая погрешность точность 0,005%-0.1% 。 Амплитудное значение шага: 1 V allowдопустимая погрешность амплитуды ±1. 5 V 。 LCD1602LCD: Вход значение напряжения (измерение error±1. 5 V), Выход напряжение и значение частоты (все задать значения) 。

51 одночиповый SPWM инвертор питание обучающая плата со схемой и исходным кодом учебник документ V3 версия

Если требуется верхний компьютерный контроль, необходимо использовать usbturnttlmodule one, при необходимости выберите посылка: <этот модуль + USBturnTTLtool>

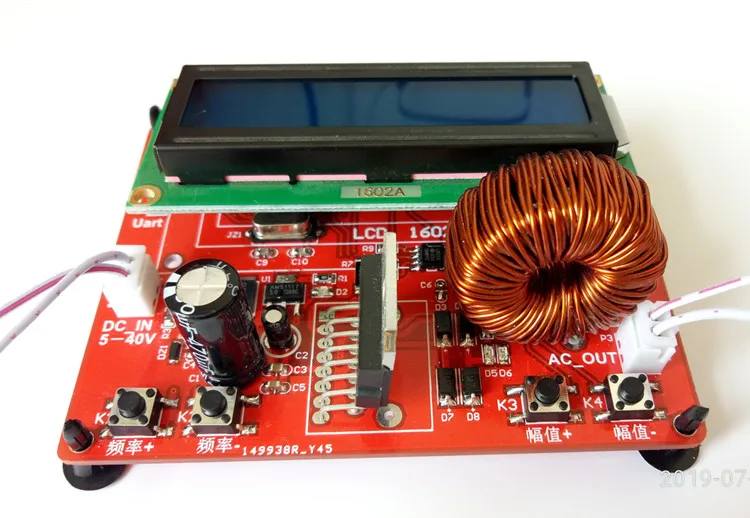

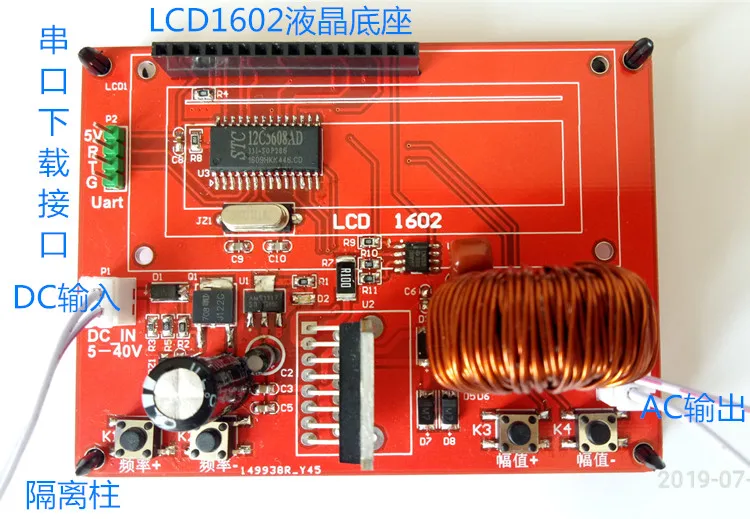

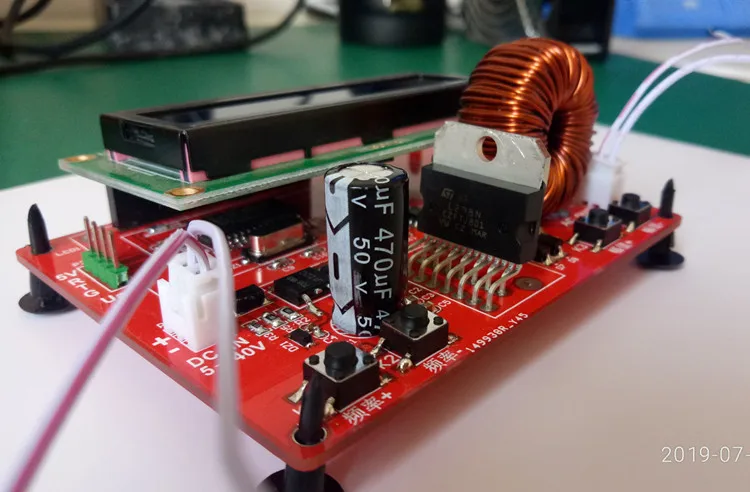

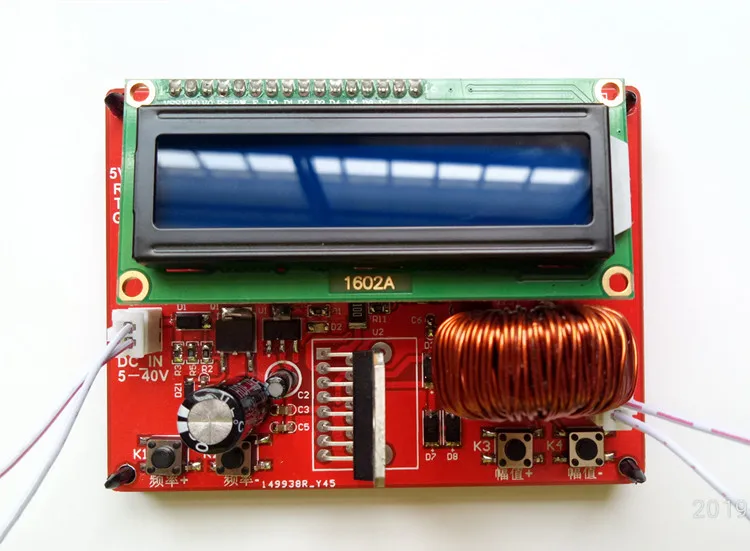

Внешний вид модуля показан на рисунке:
