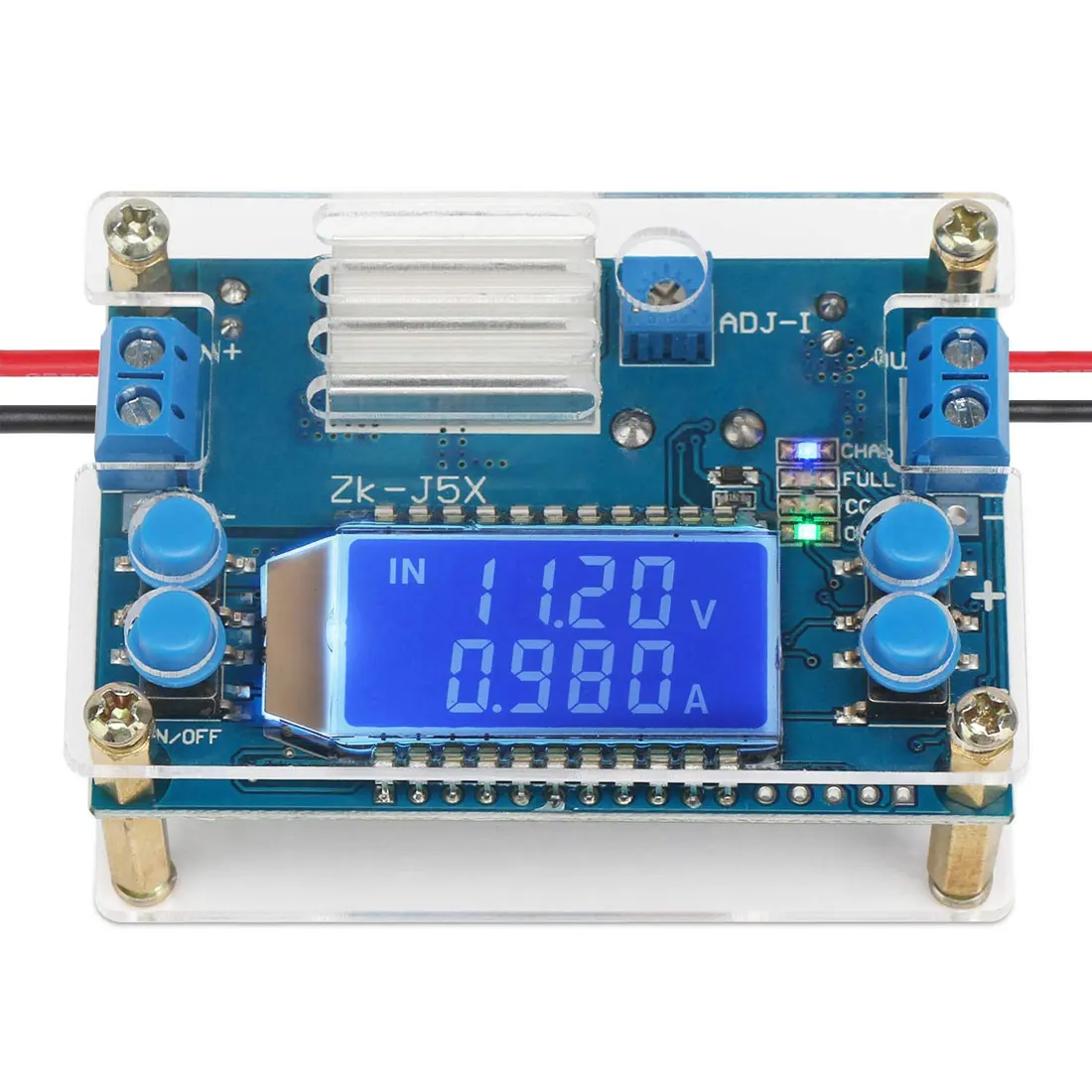

5А CNC понижающий модуль dc-dc понижающий преобразователь силовой модуль 1,2-32 в Регулируемый блок питания Вольтметр Амперметр

Описание

Вопросы-ответы

(1) Вопрос: Могу ли я использовать это для зарядки аккумулятора nicd?

Ответ: Да. Но помните, что батареи встроены на 1,25 вольт ячеек, а не 1,5 В. Знайте, что 3 вместе производят 3,7 Номинальный вольтовый аккумулятор, который выключается до 4,2 вольт, как 100% Полный при комнатной температуре.

(2) вопрос: если Я настрою это на автоматическое включение и 5,5 вольт Выход будет всегда оставаться на 5,5 при включении после потери мощности?

Ответ: этот товар оснащен функцией отключения памяти. Он сохранит заданный вами параметр перед отключением питания.

(3) вопрос: насколько строгим является 36 в? У меня есть трансформатор с выпрямителем, который дает 42 В dc фильтруемый разгруженный и будет поставлять до 3 ампер. Это будет работать?

Ответ: Все входные и выходные конденсаторы ограничены 35 Вольт, что более чем возможно для повреждения цепи. Это мое мнение

Описание продукта:

1. Внешняя оболочка из плексигласа, красивый дизайн и благородная, хорошая сенсорная текстура, нажмите кнопку, чтобы установить выходное напряжение, устраняя необходимость использования ножа;
2. Кнопка может контролировать выход, чтобы выключить и включить, и может установить питание продукта по умолчанию включен или выключен;
3. ЖК-дисплей может отображать Входное и выходное напряжение, выходной ток, выходную мощность;
4. Защита от обратной полярности входа, обратное соединение не будет гореть;
5. высокая эффективность более 93%, большой ток, малое тепло, выходное напряжение 1,2-32 В произвольное регулирование, постоянное значение тока около 0-4.5A регулировка, подходит для офисной мощности, мощный светодиодный привод постоянного тока, зарядка литиевой батареи и так далее!
Особенности:

1. есть две кнопки на левой стороне модуля: вход/выход, ВКЛ/ВЫКЛ: Кнопка ВКЛ/ВЫКЛ для переключения входного напряжения и выходного напряжения дисплея, длительное нажатие, чтобы переключить выходной ток и выходной дисплей питания; кнопка включения/выключения, Долгое нажатие, чтобы установить следующий раз, когда выходное состояние по умолчанию включено или выключено.
Правая сторона модуля имеет две кнопки: '+' и '-'. Нажмите кнопку '+', чтобы увеличить выходное напряжение на 0,05 В. Нажмите и удерживайте его, чтобы увеличить его непрерывно. Нажмите и удерживайте ее снова для непрерывного медленного увеличения 0,1 в и 1 в. кнопка '-', выходное напряжение уменьшено на 0,05 В, длительное нажатие может продолжать уменьшаться, а затем Длительное нажатие, чтобы уменьшить шаг на 0,1 в и 1 в.
2. ADJ-I-это потенциометр с настройкой тока, вращение по часовой стрелке, может увеличить заданный ток, когда ток нагрузки достигает заданного тока, введите состояние постоянного тока, индикатор Тока CC (красный) загорается. Индикатор ON-индикатор состояния вывода. Он включен, когда выход имеет напряжение, в противном случае он выключен. Индикатор CHAR-индикатор зарядки. При зарядке он включен. Полный Индикатор заполнен. Если установленное значение постоянного тока составляет 2А, то зарядка, когда ток достигает 0,2а или меньше, включите лампу, полная лампа включена, и CHAR лампа выключена.

Параметры:

Входное напряжение: 6,5-36 в (входное напряжение менее 6,5 В, ток не точный, менее 5,5 В, ЖК-дисплей не является нормальным)
Выходное напряжение: 1,2-32 В, заводской выход по умолчанию 5 В.
Выходной ток: может работать стабильно на 3.5A в течение длительного времени, и может достигать около 4.5A при усиленном рассеивании тепла (регулируемый ограничительный ток составляет около 4,2-4.5A)
Выходная мощность: Естественное тепловыделение 50 Вт (менее 3,5a), улучшенное тепловыделение 75 Вт
Дисплей напряжения: разрешение 0,05 В, Диапазон 1,2-32 В, точность около ± 0,1 в
Отображение тока: разрешение 0.005A, диапазон 0-4.5A, точность ±0. 05A
Эффективность преобразования: около 94%
Рабочий ток: около 30 мА
Защита обратного входа: Да
Защита от обратного потока на выходе: нет
Защита от короткого замыкания: Да
Размер: длина * ширина * высота 70,5*48,4*28 мм

Посылка включает в себя:1 * понижающий модуль

Примечание:

Доставка с аксессуарами, вам нужно иметь собственную сборку; модуль для постоянного тока/модуль постоянного тока, не может войти в трансформатор непосредственно понижать мощность переменного тока; для зарядки аккумулятора, убедитесь, что модуль выводит первую мощность, а затем подключает аккумулятор, батарея полная, сначала Потяните батарею, Последний модуль отключен, чтобы предотвратить обратное напряжение батареи (предпочтительно на выходе модуля подключен к большому токовый диод, может предотвратить обратную связь).

Способ применения

1. Используйте как обычный модуль buck с защитой от перегрузки по току
(1) Нажмите клавишу, чтобы установить выходное напряжение на желаемое напряжение.
(2) Поверните ADJ-I регулировочный потенциометр тока против часовой стрелки, затем Измерьте выходной ток короткого замыкания с диапазоном тока мультиметра 10А (непосредственно Подключите два теста приводит к выходу), и отрегулируйте ADJ-I потенциометра постоянного тока по часовой стрелке, чтобы выход достигает значения защиты от перегрузки по току, которое вы хотите установить. (Например, текущее значение, отображаемое мультиметром, составляет 2А, затем при использовании модуля максимальный ток может достигать только 2А. Когда ток достигает 2А, красный индикатор Тока включен, в противном случае индикатор выключен)

2. Используйте в качестве зарядного устройства
Модуль без функции постоянного тока не может использоваться для зарядки аккумулятора. Из-за большой разницы в напряжении между аккумулятором и зарядным устройством, когда батарея была отключена, ток зарядки слишком большой и аккумулятор поврежден. Поэтому, когда вы начинаете, вам нужно заряжать аккумулятор с постоянным током, и когда он заряжается до некоторой степени, он автоматически переключается обратно на постоянную зарядку напряжения.
(1) Убедитесь, что вам нужно напряжение поплавкового заряда и ток заряда аккумуляторной батареи; (если параметр литиевой батареи 3,7 в/2200 мАч, то напряжение поплавка 4,2 в, максимальный ток заряда 1С, т. Е. 2200ма)
(2) при отсутствии нагрузки нажмите кнопку, чтобы отрегулировать выходное напряжение, чтобы достичь поплавкового напряжения; (Если зарядка литиевой батареи 3,7 в, Отрегулируйте выходное напряжение до 4,2 в)
(3) Сначала поверните ADJ-I регулировочный потенциометр тока против часовой стрелки, затем Измерьте выходной ток короткого замыкания с диапазоном тока мультиметра 10А (непосредственно Подключите два теста приводит к выходному терминалу) и отрегулируйте ADJ-I потенциометра постоянного тока по часовой стрелке. Сделайте выходной ток достигающим предварительно заданного значения тока зарядки;
(4) подключите аккумулятор и зарядите его.
(При настройке шагов 1, 2 и 3: выходной терминал пуст и батарея не подключена)

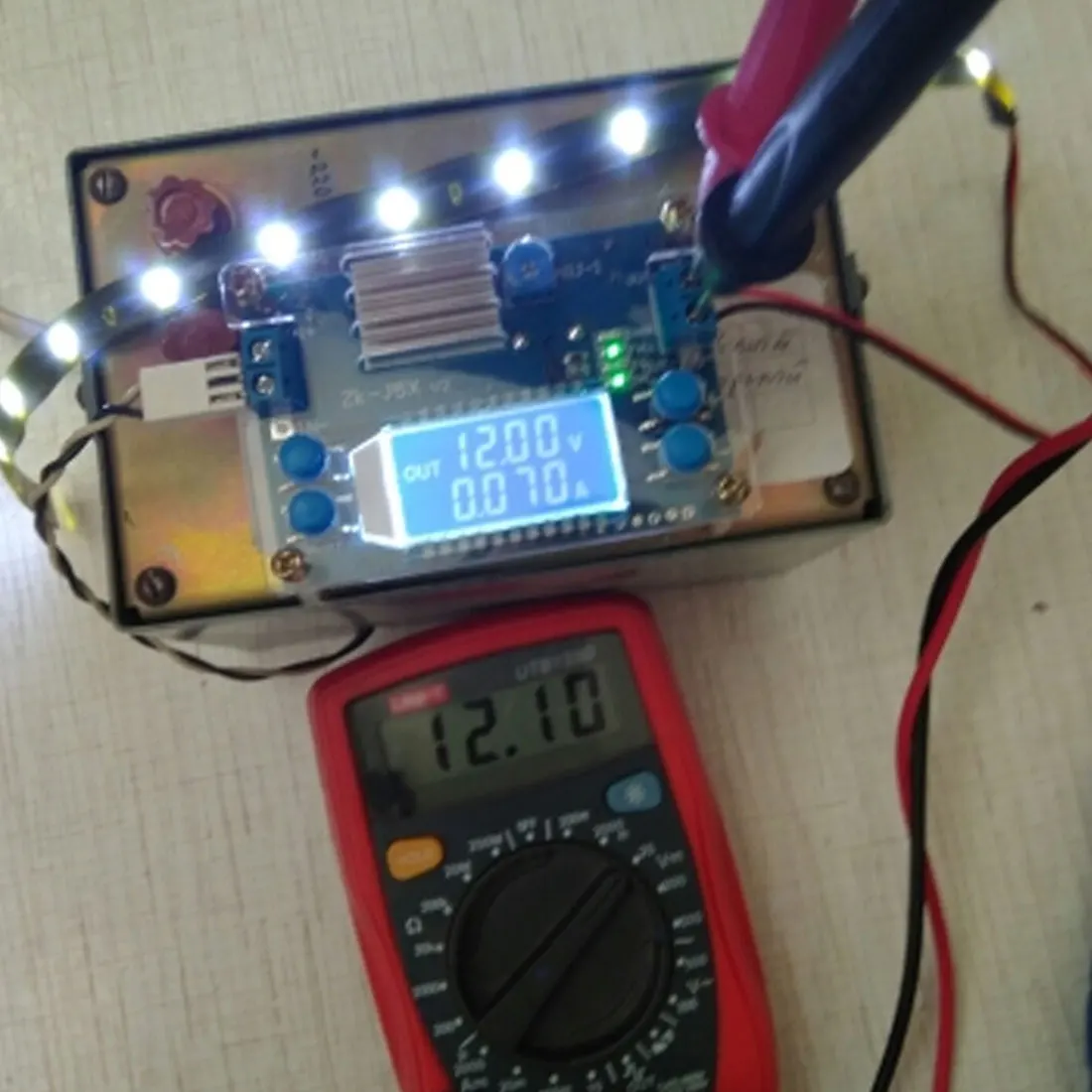

3. Используется как мощный светодиодный модуль постоянного тока
(1) убедитесь в том, что светодиодный рабочий ток и максимальное рабочее напряжение;
(2) в условиях без нагрузки нажмите клавишу, чтобы установить выходное напряжение до максимального СВЕТОДИОДНЫЙ Рабочего напряжения;
(3) Сначала поверните ADJ-I регулировочный потенциометр тока против часовой стрелки, затем Измерьте выходной ток короткого замыкания с диапазоном тока мультиметра 10А (непосредственно Подключите два теста приводит к выходному терминалу) и отрегулируйте ADJ-I потенциометра постоянного тока по часовой стрелке. Сделайте выходной ток достигающим предварительно заданного светодиодный рабочий ток;
(4) Подключите светодиодный, испытательный аппарат.
(При настройке шагов 1, 2 и 3: светодиодный индикатор без нагрузки)
