Описание
5 модуль ступенчатого управления(Жидкокристаллический дисплей с постоянным напряжением и постоянным током, Кристаллическая оболочка)
\
\
Будьте внимательны!Поставка с акриловым теплоотвода медным штифтом и другими аксессуарами, Требуется самостоятельная сборка;Модуль для dcdcdc в DC понижающий модуль, прямой понижающий переменный ток не входного трансформатора; при зарядке аккумулятора убедитесь, что выход модуля включен перед подключением к батарее, после полной зарядки, Сначала отключите батарею, а затем выключите модуль, чтобы предотвратить напряжение батареи от заднего наполнения (лучше подключить большой ток диода на модуле вывода положительного полюса для предотвращения обратного потока) 。
\
\
1. Особенности ребенка:
\
\
1.1.кристальный корпус, красивый дизайн, хорошее качество на ощупь,Ключ настройки выходного напряжения, это позволяет избежать проблем с использованием слова нож;
\
\

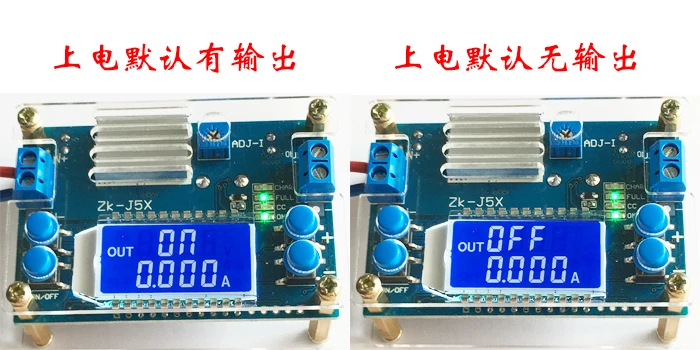

1.2.Keypad можетКонтрольный выход выключен,И вы можете установить питание на defaultONorOFF;
\
\
1.3.жк-дисплей может отображать Входное и выходное напряжение, выходную мощность тока;
\
\
1.4.вход анти обратная защита подключения, обратное соединение не сгорит;
\
\
1.5.high efficiency93% выше, большой ток, жар, выходное напряжение 1,2-32 VArbitrary регулировка, value0-4.5ALeft постоянного тока и правильная регулировка, подходит для офисного питания, высокая мощность постоянного тока вождения, зарядка литиевой батареи, и т. д.!
\
\
\
\
\
\
2. Параметры продукта:
\
\
Входное напряжение: 6,5-36 в (входное напряжение ниже 6, 5 В, неточная точность тока, нижний в LCD является аномальным)
\
\
ВыходНапряжение:1,2-32 В, заводской по умолчанию output5V.
\
\
Выходной ток: может работать стабильно в течение длительного времени 4,5 А, улучшенное тепловыделение а о (регулируемый предельный ток максимум-а об)
\
\
Выходная мощность: Естественное тепловыделение 50 Вт (3,5 Awithin), повышение тепловыделения 75 Вт
\
\
Напряжение дисплей:Разрешающая способность0,05 V, range1.2-32 В пост, точность±0. 1 VAbout (Клиенты, которые имеют строгие требования к точности, должны делать фотографии тщательно!)
\
\
Текущий Дисплей:Разрешающая способность0.005A, range0-4.5AAbout,Точность±0. 05 аоколо (Клиенты, которые имеют строгие требования к точности, должны делать фотографии тщательно!)
\
\
Эффективность преобразования: 94% об
\
\
Рабочий ток: 30 мА
\
\
Защита обратного подключения на входе: Да
\
\
Защита от обратного потока на выходе: ничего (Если Вы заряжаете аккумулятор, включите модуль перед подключением аккумулятора, и убедитесь, что напряжение батареи ниже выходного напряжения; если возможно, пожалуйста, подключите диод анти обратного потока в серии на выходе положительного полюса)
\
\
Защита от короткого замыкания: Да
\
\
\
\

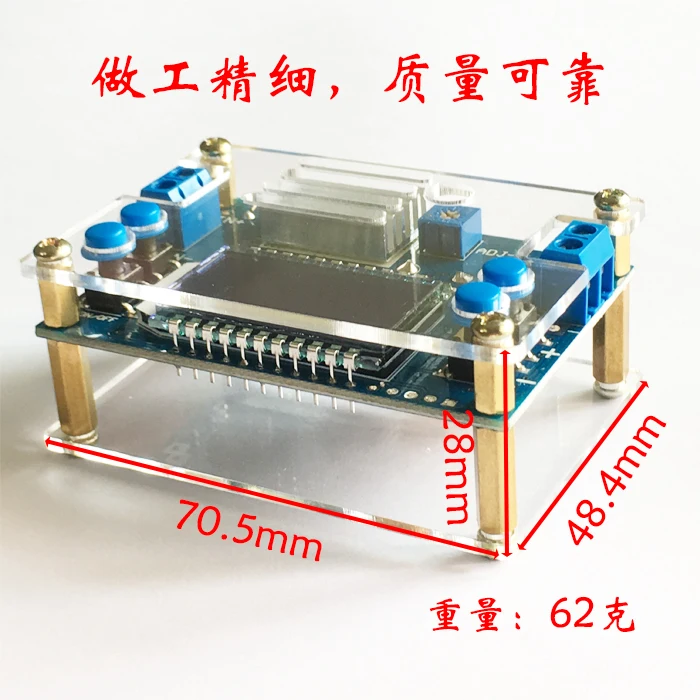

Размер: длинный * широкий * высокий 70,5*48,4*28 мм
\
\
Вес упаковки:62 г
\
\
\
\
3. Описание функции:
\
\
3.1.на левой стороне moduleIN/OUT, ON/OFFTwo клавиши: IN/OUT нажмите клавишу для переключения входного напряжения и выходного напряжения дисплея, долгое нажатие для переключения выходного тока выходной мощности дисплея;ON/OFFKey управление outputONorOFF, долгое нажатие для установки выходного состояния по умолчанию следующего источника питания onONperhapsOFF 。
\
\
На правой стороне модуля +,-две клавиши: + нажмите клавишу один раз, чтобы увеличить напряжение на выходе 0,05 В, длительное нажатие для непрерывного увеличения, нажмите и удерживайте в течение длительного времени, чтобы увеличиваться непрерывно и медленно в, 1 в;-Нажмите клавишу один раз, чтобы уменьшить выходное напряжение 0.05в, длительное нажатие, чтобы уменьшить непрерывно, длительное нажатие снова, чтобы уменьшить непрерывный медленный шаг 0.1в, 1В。
\
\
3.2.ADJ-установка потенциометра для тока, вращение по часовой стрелке, Настройка тока может быть увеличена, когда ток нагрузки достигает заданного тока, введите Постоянное Текущее состояние, CCConstant ток индикатор (красный) светильник 。 OUTThe индикатор-индикатор выходного состояния, когда есть Напряжение на выходе, в противном случае разрушить; CHARThe индикаторный светильник-это индикатор зарядки светильник, когда зарядка яркая, FULLIndicator светильник-это полный индикаторный светильник, если установленное значение постоянного тока is2A, зарядный ток reaches0.2ATurn светильник, когда, FULLIndicator светильник, CHARIndication лампа Out 。
\
\
\
\
4. Метод использования:
\
\
4.1.как общий понижающий модуль с возможностью защиты от перегрузки по току
\
\
(1) Нажмите клавишу, чтобы установить выходное напряжение на значение, которое вы хотите.
\
\
(2) сначала счетчик clockwiseADJ-ICurrent регулировочный потенциометр в нижней части, затем используйте мультиметер10a выходной ток короткого замыкания, измеряемый с помощью тока (Подключите два зонда непосредственно к выходному терминалу), регулировка по часовой стрелке-потенциометр постоянного тока делает выходной ток достигающим значения защиты от перегрузки по току, которое вы хотите установить. (например, текущее значение, отображаемое мультиметром is2A, при использовании модуля, Максимальный ток может только reach2A, ток to2aкогда красный индикатор постоянного тока включен, в противном случае, индикатор светильник будет выключен)
\
\
4,2 используется в качестве зарядного устройства
\
\
Модули без постоянной функции тока не могут использоваться для зарядки аккумуляторов, потому что разница давления между аккумулятором и зарядным устройством очень большая, приводит к чрезмерному току зарядки, повреждению аккумулятора, так что в самом начале, аккумулятор должен заряжаться постоянным током, при зарядке в определенной степени он автоматически переключается обратно на постоянную зарядку напряжения.
\
\
(1) Определите поплавковое напряжение и зарядный ток аккумулятора, который вам нужно зарядить; (если параметры литиевой батареи are3.7в/2200 мАч, таким образом, плавающее напряжение заряда составляет 4.2в, Максимальная зарядка current1C, namely2200mA)
\
(2) без нагрузки, ключевое выходное напряжение достигает плавающего напряжения заряда; (если given3.7vлитиевая Зарядка батареи, установите выходное напряжение to4.2v, что будет делать)
\
(3)Сначала счетчик clockwiseADJ-ICurrent регулировочный потенциометр в нижней части, затем используйте мультиметер10a выходной ток короткого замыкания, измеренный с помощью тока (Подключите два зонда непосредственно к выходному терминалу), регулировка по часовой стрелке ADJ-IConstant ток потенциометр делает выход тока достигатьЗаданное значение тока зарядки;
\
\
(4) Подключение аккумулятора, зарядка.
\
\
(Установка steps1, 2, 3 раза: без аккумулятора, подключенного на выходе)
\
\
4.3.As Высокая мощность использования модуля привода постоянного тока
\
\
(1) Убедитесь, что вам нужно иметь рабочий ток и максимальное рабочее напряжение;
\
\
(2) без нагрузки, нажмите кнопку, чтобы установить выходное напряжение, Максимальное рабочее напряжение;
\
\
(3)Сначала счетчик clockwiseADJ-ICurrent регулировочный потенциометр в нижней части, затем используйте мультиметер10a выходной ток короткого замыкания, измеренный с помощью тока (Подключите два зонда непосредственно к выходному терминалу), регулировка по часовой стрелке ADJ-IConstant ток потенциометр делает выход тока достигатьScheduledLEDWorking тока;
\
\
(4) Соединительная, испытательная машина.
\
\
(Настройка steps1, 2, 3 раза: выход без нагрузки не подключается LEDlamp 。)
\
\
5. Вопросы, требующие внимания:
\
\
5.1.Module inputIN-сухое соединение, в противном случае функция постоянного тока не работает.
\
\
5.2.пожалуйста, убедитесь, что Мощность блока питания всегда больше, чем мощность, требуемая выходной нагрузкой, пожалуйста, уменьшите мощность, когда модуль сильно ошпарен!
\
\
5.3.пожалуйста, внимательно прочитайте описание продукта перед использованием, нет компенсации за ущерб, вызванный неправильным использованием。
\
\
6. Услуги заявление
\
\
\
\
6.2.неясная ответственность, мы обнаружим проблему и компенсируем ее. Взрыв, вызванный неправильным использованием перегрузки модуля и короткого замыкания. Нет компенсации за сгорание чипа.
\
\
6.3.электронные модульные продукты, вам нужно иметь определённую электронную базу, внимательно прочитайте описание продукта перед использованием; продукт не предназначен для медицинского использования, спасение, для жизни и других целей, он не может быть использован в опасных местах, таких как шахтный нефтяной склад, мы Не гарантирует такой ответственности; низкая прибыль на продукт, возможности пользователя в эксплуатации и использовании сильно различаются, если наши продукты совместимы с вашим собственным ценным оборудованием или цифровыми продуктами, мы не гарантируем каких-либо повреждений, мы можем оплатить только модуль и Грузовой 。
'
