Описание
Метод калибровки: этот модуль имеет функцию калибровки, поэтому вам не нужно беспокоиться о неточном измерении дисплея. Если вы обнаружите, что дисплей неточен, вы можете использовать следующие методы для калибровки. Используйте калибровку только один раз в первый раз!
Калибровка напряжения питания: чехлы, удерживайте кнопку "set", с электричества, в режим калибровки напряжения, ЖК-панель начинает мигать, ослабьте ключ набора, нажмите кнопку "set", чтобы добавить, "ok", чтобы уменьшить, калибровку для правильного входного напряжения, например: Входное напряжение 12,65 в, затем отрегулируйте напряжение 12,65 в, автоматическое сохранение через 2 секунды, отключение питания калибровка сделана!
Калибровка тока: применяется без нагрузки, когда есть текущий дисплей, или ток слишком большой! отключение питания, удерживайте кнопку «подтверждение», с электричества, в текущий режим калибровки, ЖК-панель начинает мигать, ослабьте кнопку «подтверждение», нажмите кнопку "set", чтобы добавить, "Подтверждено" для уменьшения, отрегулировано до правильного значения тока, например: светильник показывает 0,02 А, регулировка 0,00 А, автоматически сохраняется через 2 секунды, отключение питания калибровка сделана!
Специальное примечание: когда некоторые клиенты получили ребенка, они обнаружили, что выходное напряжение не может быть скорректировано, потому что выходное напряжение модуля было около 20 В по умолчанию, когда Он был изготовлен. Когда вы столкнулись с такими проблемами, пожалуйста, поверните потенциометр adv против часовой стрелки более 10 раз, пока напряжение не изменится, а затем используйте модуль для регулировки напряжения нормально
(Примечание: модуль USB выходное напряжение и выходное напряжение последовательны, USB светильник не яркий, выход USB, установите USB, когда светильник не зафиксирован на выходе 5 В, пожалуйста, подтвердите до USB устройств до 5 В, если экран выше 5,5 В будет мигать, будет напоминать о регулировке напряжения, В противном случае может повредить устройство, выход USB на электричество отключен по умолчанию, убедитесь, что подключенный к USB не повредит оборудование.)
Модуль параметры:
Входное напряжение: 6 v-32 v
Выходное напряжение: 1,5-32 в постоянно регулируется (только для понижающего модуля, вход должен быть больше, чем выход 1,5 В)
Выходной ток: регулируемый, Макс. 5А (рекомендуется использовать в 4.5а, лучше усиливает тепловыделение при превышении 3А или 35 Вт! поддерживающие вентиляторы для продажи в нашем магазине! рекомендуется добавить небольшой вентилятор на входе! постоянный ток можно регулировать только при выходном напряжении выше 2 в, И ток можно регулировать только когда он находится в постоянном состоянии тока. Если вы хотите зарядить мобильный телефон, это не количество регулировки тока, а количество зарядки мобильного телефона.
Выходная мощность: Максимальная 75 Вт (рекомендуется использовать в пределах 50 Вт, пожалуйста, уменьшите мощность для большой разницы давления)
Рабочая температура:-20 ~ + 70 ° c (обратите внимание на температуру силовой трубки при использовании, если она превышает температуру, пожалуйста, усилите тепловыделение)
Рабочая частота: 180 кГц
Эффективность преобразования: до 96%
Защита от короткого замыкания: Да, постоянный ток, настройка постоянного тока
Защита от перегрева: Да (автоматическое выключение после перегрева)
Входная защита от доступа: Да
Выход обратного потока: нет, пожалуйста, добавьте диод для зарядки! Он продается в нашем магазине!
Установка: 8 медных постов, 8 винтов 3 мм
Проводка: терминал или сварочный терминал, вин для ввода, VOUT для вывода
Размер модуля: 65,6 мм * 40 мм * 25 мм
Вес: 77 г
Параметры:
Клавиша настройки может установить режим отображения, который разделен на четыре типа:
1. F-0 режим: отображение выходного напряжения;
2. F-1 режим: отображение входного напряжения;

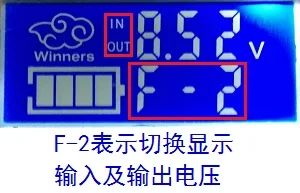

3. F-2 режим: Входное и выходное напряжение отображается попеременно;
4. Режим USB: отображение выходного напряжения USB и включение или выключение выхода USB;
Инструкции: нажмите кнопку «установить», чтобы отобразить четыре режима отображения в петле, и соответствующий светильник индикатора будет включен или выключен. Нажмите кнопку «ок» для сохранения и выхода. Нажмите только кнопку «ок», чтобы переключить подсветку ЖК-экрана.
Применение:
Примечание: для постоянного тока регулируемый ток, только если фактический выходной ток нагрузки больше, чем установленный ток, можно установить режим постоянного тока. В противном случае он будет работать в состоянии постоянного давления, и ток не будет регулироваться до 2А, или 2А будет изменен для любого подключенного устройства. Пожалуйста, имейте в виду. Выходное напряжение выше 2 В постоянного тока будет иметь эффект о!
1. Используется в качестве общего понижающего модуля с защитой от перегрузки по току
Применение:
(1) Отрегулируйте "потенциометр постоянного напряжения ade-v", чтобы выходное напряжение достигло желаемого значения напряжения;
(2) выходной конец модуля прямого заглушки (Просто найдите толстый провод или Пинцет заглушки выходного конца, Примечание: Не регулируйте напряжение во время короткого соединения). В это время Отрегулируйте «потенциометр постоянного тока ad-i», чтобы ток дисплея мог достигать заданного значения защиты от перегрузки по току; или ток может быть скорректирован путем подключения нагрузки.
(Например, если текущее значение бортового амперметра 4А, максимальный ток модуля ограничен 4А. Когда ток достигает 4А, светильник индикатора постоянного тока будет гореть красным.)
(3) нагрузка и работа.
2. Использовать в качестве зарядного устройства
Применение:
(1) определить плавающее давление зарядки и зарядный ток аккумулятора; (если параметр литиевой батареи составляет 3,7 в/2200 мАч, то плавающее давление зарядки составляет 4,2 в, а максимальный ток зарядки 1С, то есть 2200ма)
(2) при состоянии без нагрузки Отрегулируйте "потенциометр постоянного напряжения ade-v", чтобы выходное напряжение доходило до плавающего зарядного напряжения;
(3) выходной конец модуля прямого заглушки (найти толстый провод или Пинцет заглушка выходного конца, Примечание: Не регулируйте напряжение во время короткого соединения). В это время Отрегулируйте "потенциометр постоянного тока ad-i", чтобы ток дисплея мог достигать заданного значения тока зарядки; или ток можно регулировать, подключив нагрузку.
(4) ток переключателя зарядки по умолчанию составляет 0,1 раз от тока зарядки; (аккумулятор в процессе зарядки электрический ток снижается постепенно, и постепенно с помощью постоянного тока зарядка в постоянное напряжение зарядки, если Настройка тока зарядки составляет 1 А, то, когда ток зарядки меньше 0,1 А, Заряжается светло-желтый индикатор светильник s, полный светло-синий светильник s up, когда батарея), зарядка завершена, пожалуйста, отключите клемму аккумулятора, затем отсоедините вход, чтобы предотвратить повреждение заднего модуля батареи!
(5) подключите аккумулятор и заряжайте.
3. Используется как светодиодный модуль драйвера постоянного тока
(1) Определите рабочий ток и максимальное рабочее напряжение, которое нужно для привода светодиодный;
(2) при состоянии без нагрузки, отрегулируйте "потенциометр постоянного напряжения ade-v", чтобы выходное напряжение доходило до рабочего напряжения светодиодный;
(3) Непосредственно Подключите выходной конец модуля (найдите толстый провод или Пинцет короткий Соедините выходной конец, Примечание: Не регулируйте напряжение во время короткого подключения), В это время Отрегулируйте "потенциометр постоянного тока ad-i" Для того, чтобы ток дисплея получал заданный светодиодный рабочий ток; или ток можно отрегулировать, подключив нагрузку.
(4) Подсоедините светодиодный индикатор и протестируйте устройство.
Примечания:
Входное место и выходное место модуля не должны быть вместе, что вызовет обход сопротивления выборки модуля, так что модуль не может регулировать выходной ток, и легко сгореть модуль, когда он подключен к нагрузке.
На выходном конце модуля есть ток сопротивления выборки, и после загрузки будет падение давления 0 ~ 0,2 в, что является нормальным феноменом.
Некоторые клиенты жалуются, что выходное напряжение модуля не может быть скорректировано, потому что когда модуль был изготовлен, по умолчанию выходное напряжение было около 20В. при возникновении таких проблем, пожалуйста, поверните левый потенциометр adv против часовой стрелки более 10 раз, пока значение напряжения не изменится, А затем используйте модуль, чтобы нормально регулировать напряжение.
Если выход превышает 3 А или 35 Вт, пожалуйста, усилите отвод тепла! Рекомендуется добавить небольшой вентилятор на входе.
