Step 5А понижающий модуль постоянного напряжения постоянного тока с ЖК-дисплеем 6,5-36 в

Описание:

Внимание! Доставка с аксессуарами, вам нужно иметь собственную сборку; модуль для постоянного тока/модуль постоянного тока, не может войти в трансформатор непосредственно понижать мощность переменного тока; для зарядки аккумулятора, убедитесь, что модуль выводит первую мощность, а затем подключает аккумулятор, батарея полная, сначала Потяните батарею, Последний модуль отключен, чтобы предотвратить обратное напряжение батареи (предпочтительно на выходе модуля подключен к большому токовый диод, может предотвратить обратную связь).

1. Основные характеристики продукта

1,1. Внешняя оболочка из плексигласа, красивый дизайн и благородная, приятная на ощупь текстура, нажмите кнопку, чтобы установить выходное напряжение, устраняя необходимость использования ножа;

1,2. Кнопка может контролировать выход, чтобы выключить и включить, и может установить питание продукта по умолчанию включен или выключен;

1,3. ЖК-дисплей может отображать Входное и выходное напряжение, выходной ток, выходную мощность;

1,4. Входная защита обратной полярности, обратное соединение не будет гореть;

1,5. Высокая эффективность более 93%, большой ток, малое тепло, выходное напряжение 1,2-32 В произвольное регулирование, постоянное значение тока около 0-4.5A регулировка, подходит для офисной мощности, мощный светодиодный привод постоянного тока, зарядка литиевой батареи и так далее!

2. Параметры товара

Входное напряжение: 6,5-36 в (входное напряжение менее 6,5 В, ток не точный, менее 5,5 В, ЖК-дисплей не является нормальным)

Выходное напряжение: 1,2-32 В, заводской выход по умолчанию 5 В.

Выходной ток: может работать стабильно на 3.5A в течение длительного времени, и может достигать около 4.5A при усиленном рассеивании тепла (регулируемый ограничительный ток составляет около 4,2-4.5A)

Выходная мощность: Естественное тепловыделение 50 Вт (менее 3,5a), улучшенное тепловыделение 75 Вт

Дисплей напряжения: разрешение 0,05 В, Диапазон 1,2-32 В, точность около ± 0,1 в (точность требует тщательной съемки!)

Отображение тока: разрешение 0.005A, диапазон 0-4.5A, точность ±0. 05A (точность для тех, кто требует строгой точности!)

Защита от обратного потока на выходном конце: нет (если аккумулятор заряжен, сначала Включите модуль, а затем подключите аккумулятор, и убедитесь, что напряжение аккумулятора ниже, чем выходное напряжение; если требуется состояние, подключите диод против резервного копирования к положительной стороне выходной струны)

3. Функция Описание

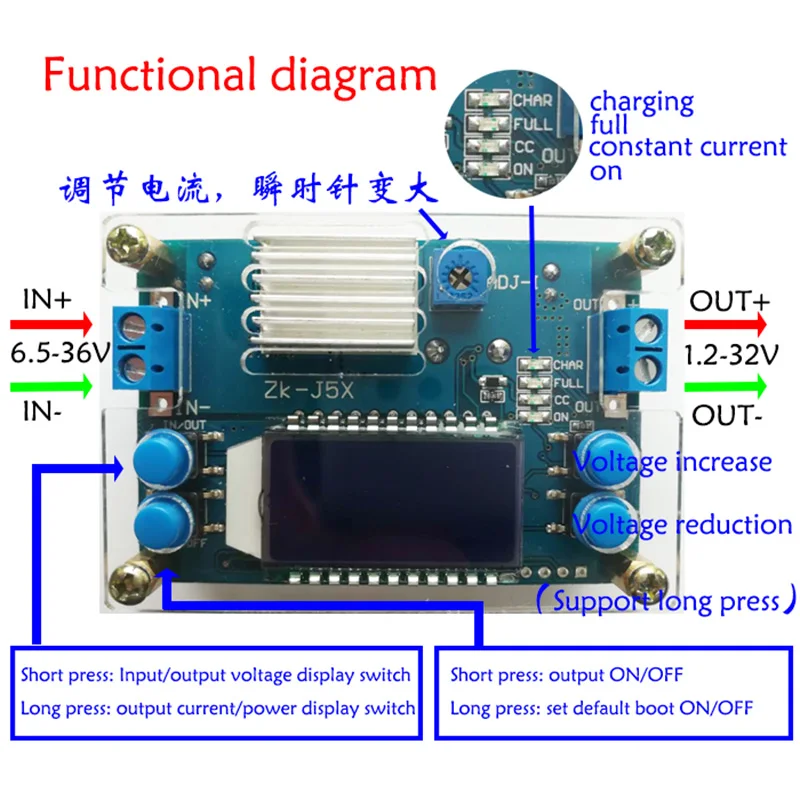

3,1. Есть две кнопки на левой стороне модуля: вход/выход, ВКЛ/ВЫКЛ: Кнопка ВКЛ/ВЫКЛ для переключения входного напряжения и выходного напряжения дисплея, длительное нажатие, чтобы переключить выходной ток и выходной дисплей питания; кнопка включения/выключения, Долгое нажатие, чтобы установить следующий раз, когда выходное состояние по умолчанию включено или выключено.

Правая сторона модуля имеет две кнопки: '+' и '-'. Нажмите кнопку '+', чтобы увеличить выходное напряжение на 0,05 В. Нажмите и удерживайте его, чтобы увеличить его непрерывно. Нажмите и удерживайте ее снова для непрерывного медленного увеличения 0,1 в и 1 в. кнопка '-', выходное напряжение уменьшено на 0,05 В, длительное нажатие может продолжать уменьшаться, а затем Длительное нажатие, чтобы уменьшить шаг на 0,1 в и 1 в.

3,2. ADJ-I-это потенциометр с настройкой тока, вращение по часовой стрелке, может увеличить заданный ток, когда ток нагрузки достигает заданного тока, введите состояние постоянного тока, индикатор Тока CC (красный) загорается. Индикатор ON-индикатор состояния вывода. Он включен, когда выход имеет напряжение, в противном случае он выключен. Индикатор CHAR-индикатор зарядки. При зарядке он включен. Полный Индикатор заполнен. Если установленное значение постоянного тока составляет 2А, то зарядка, когда ток достигает 0,2а или меньше, включите лампу, полная лампа включена, и CHAR лампа выключена.

4. Как использовать

4,1. Используйте как обычный модуль buck с возможностью защиты от перегрузки по току

(1) Нажмите клавишу, чтобы установить выходное напряжение на желаемое напряжение.

(2) Поверните ADJ-I регулировочный потенциометр тока против часовой стрелки, затем Измерьте выходной ток короткого замыкания с диапазоном тока мультиметра 10А (непосредственно Подключите два теста приводит к выходу), и отрегулируйте ADJ-I потенциометра постоянного тока по часовой стрелке, чтобы выход достигает значения защиты от перегрузки по току, которое вы хотите установить. (Например, текущее значение, отображаемое мультиметром, составляет 2А, затем при использовании модуля максимальный ток может достигать только 2А. Когда ток достигает 2А, красный индикатор Тока включен, в противном случае индикатор выключен)

4,2. Используйте в качестве зарядного устройства

Модуль без функции постоянного тока не может использоваться для зарядки аккумулятора. Из-за большой разницы в напряжении между аккумулятором и зарядным устройством, когда батарея была отключена, ток зарядки слишком большой и аккумулятор поврежден. Поэтому, когда вы начинаете, вам нужно заряжать аккумулятор с постоянным током, и когда он заряжается до некоторой степени, он автоматически переключается обратно на постоянную зарядку напряжения.

(1) Убедитесь, что вам нужно напряжение поплавкового заряда и ток заряда аккумуляторной батареи; (если параметр литиевой батареи 3,7 в/2200 мАч, то напряжение поплавка 4,2 в, максимальный ток заряда 1С, т. Е. 2200ма)

(2) при отсутствии нагрузки нажмите кнопку, чтобы отрегулировать выходное напряжение, чтобы достичь поплавкового напряжения; (Если зарядка литиевой батареи 3,7 в, Отрегулируйте выходное напряжение до 4,2 в)

(3) Сначала поверните ADJ-I регулировочный потенциометр тока против часовой стрелки, затем Измерьте выходной ток короткого замыкания с диапазоном тока мультиметра 10А (непосредственно Подключите два теста приводит к выходному терминалу) и отрегулируйте ADJ-I потенциометра постоянного тока по часовой стрелке. Сделайте выходной ток достигающим предварительно заданного значения тока зарядки;

(4) подключите аккумулятор и зарядите его.

(При настройке шагов 1, 2 и 3: выходной терминал пуст и батарея не подключена)

4,3. Используется как мощный светодиодный модуль постоянного тока

(1) убедитесь в том, что светодиодный рабочий ток и максимальное рабочее напряжение;

(2) в условиях без нагрузки нажмите клавишу, чтобы установить выходное напряжение до максимального СВЕТОДИОДНЫЙ Рабочего напряжения;

(3) Сначала поверните ADJ-I регулировочный потенциометр тока против часовой стрелки, затем Измерьте выходной ток короткого замыкания с диапазоном тока мультиметра 10А (непосредственно Подключите два теста приводит к выходному терминалу) и отрегулируйте ADJ-I потенциометра постоянного тока по часовой стрелке. Сделайте выходной ток достигающим предварительно заданного светодиодный рабочий ток;

(4) Подключите светодиодный, испытательный аппарат.

(При настройке шагов 1,2 и 3: выходной светодиодный свет без нагрузки.)

5. Обратите внимание

5,1. Вход модуля «In-» не должен быть сокращен до выхода «Out-», в противном случае функция постоянного тока не будет работать.

5,2. Пожалуйста, убедитесь, что мощность источника питания больше, чем мощность, требуемая выходной нагрузкой. Когда модуль горячий, уменьшите потребление энергии!

5,3. Пожалуйста, внимательно прочитайте описание товара перед использованием. Любые повреждения, вызванные неправильным использованием, не будут компенсированы.

Посылка включает в себя:

1 * Step 5А понижающий модуль
