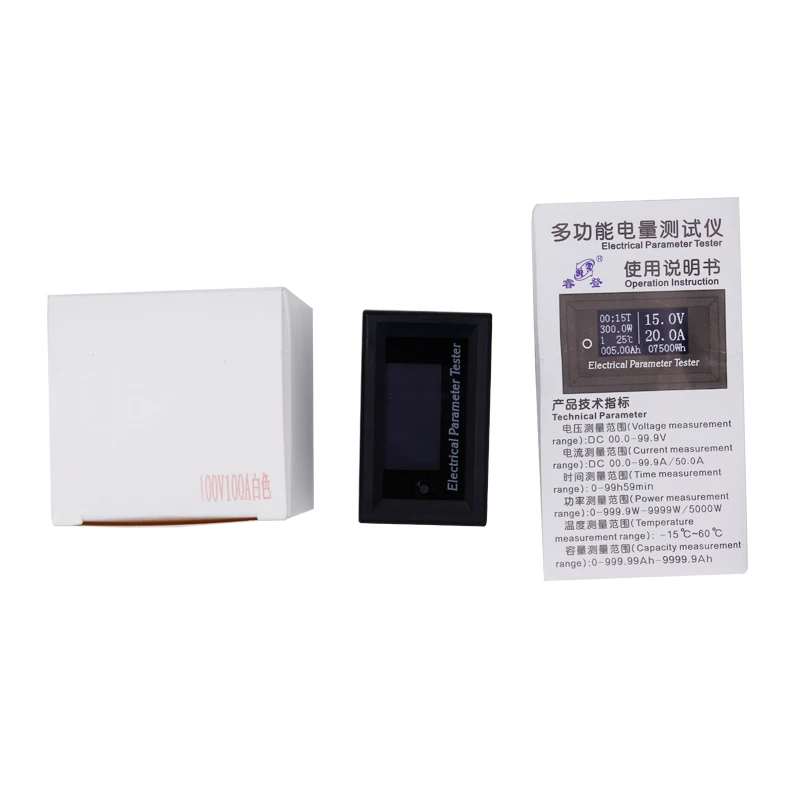

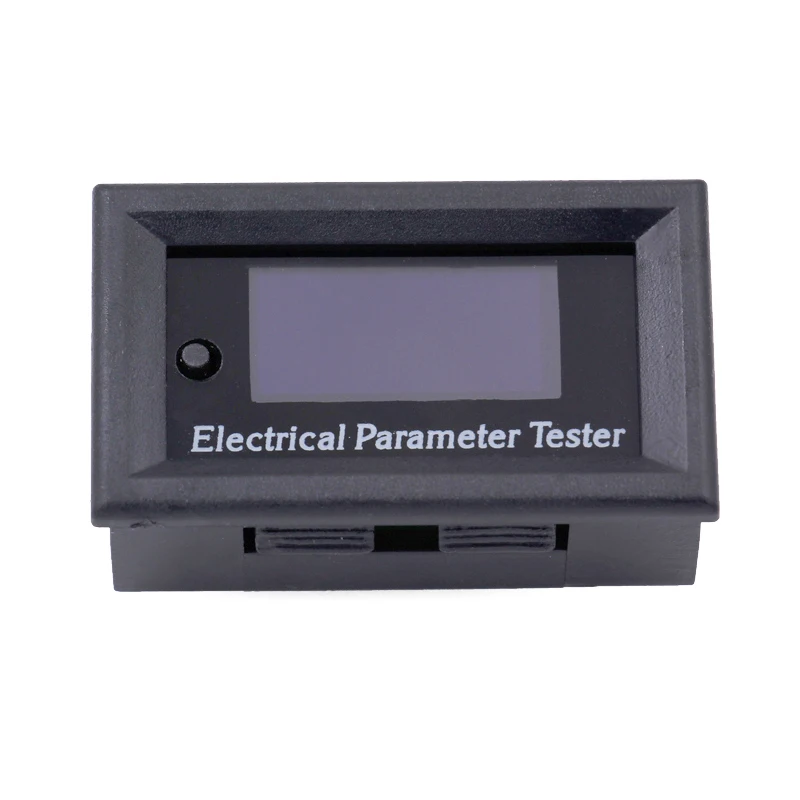

Электрические OLED тестер параметров

-100 V/50A-100A

Технические параметры:

Диапазон измерения напряжения: DC00.0-99.9V диапазон измерения времени: 0-99h59min

Диапазон измерения тока: DC00.0-50.0A (диапазон 50A) DC00.0-99.9A (диапазон 100A)

Диапазон измерения мощности: 0-999.9-5000W (диапазон 50A) 0-999.9-9999W (диапазон 100A)

Диапазон измерения температуры:-15 °C ~ 60°c диапазон аккумуляции емкости: 0-999,99-9999,9 Ач

Аккумулирование энергии диапазон: 0-99999Wh-9999KWh Напряжение измерения Точность: ± (0.5% + 2 знака после запятой)

Точность измерения тока: ± (1% + 2 цифры) Вес изделия: 28 г

Размер изделия: 48 мм * 29 мм * 22 мм (Д * Ш * В)

Дисплей Интерфейс Инструкция:

①Run времени

Батарей ② светодиодный дисплей

③Data набор

④Temperature дисплей

⑤Capacity дисплей

⑥Voltage дисплей

⑦Current дисплей

⑧Energy дисплей

Инструкция по эксплуатации

При измерении, смене диапазона и калибровке нуля, он должен быть соединен с соответствующим шунтом.

Изменение дальность работы:

Заводской диапазон по умолчанию составляет 100 А; если переключается на диапазон 50А, подключите шунт 50А и удерживайте нажатой клавишу для включения, пока экран не появится «50А», затем отпустите ключ. Теперь изменяется диапазон. Если вы хотите переключиться на 100A диапазон, подключите 100A шунт и работайте таким же образом.

Калибровка нуля операции

С возрастом компонентов и воздействием температуры окружающей среды, может быть небольшая ошибка для чтения тока, особенно при измерении низкого тока. Для калибровки: 1, выключите meter.2, подключите шунт и отсоедините нагрузку. 3 нажмите и удерживайте переднюю кнопку. 4, включите meter.5, отпустите кнопку, когда вы видите «AAA» на экране. Сделано

Кнопка Функция Инструкция:

Этот тестер имеет 0 и 1 две группы данных; и группы данных переключаются нажатием кнопки.

Когда группа данных-1 группа, сила тока и энергия будут храниться после отключения питания. И сохраненные значения будут накапливаться после включения питания. Когда группа данных является 0, сила тока и энергия будут храниться после выключения питания; когда питание в следующий раз, сохраненная емкость и энергия будут мигать. Но когда новая емкость до 0,01 Ач, сохраненная емкость и энергия будут покрыты, и значения начнутся. В двух групп данных, накопившиеся значения могут быть очищены до нуля, сохраняя нажатие ключа.

Схема проводки Инструкция:

①Red тонкая грань

②Black тонкая грань

③Yellow тонкая грань

③Yellow тонкая линия

⑤Black толстыми линиями

⑥Load

⑦Shunt

Пожалуйста, убедитесь в правильности проводки в строгом соответствии с схемой проводки.

Используя изолированный источник питанияДля питания может иметь разный метраж,

Два источника питания должны быть изолированы и не иметь никаких соединений между ними. Напряжение изолированный источник питания должно быть меньше 60 в

Использование системы для питания счетчика

Черный тонкий провод не соединяет ничего, и вы должны использовать изолятор обернуть его, чтобы избежать короткого замыкания.

Использование converter конвертер для питания счетчика

Черный тонкий провод не соединяет ничего, и вы должны использовать изолятор обернуть его, чтобы избежать короткого замыкания. converter конвертер должен быть общей катодной структурой.
