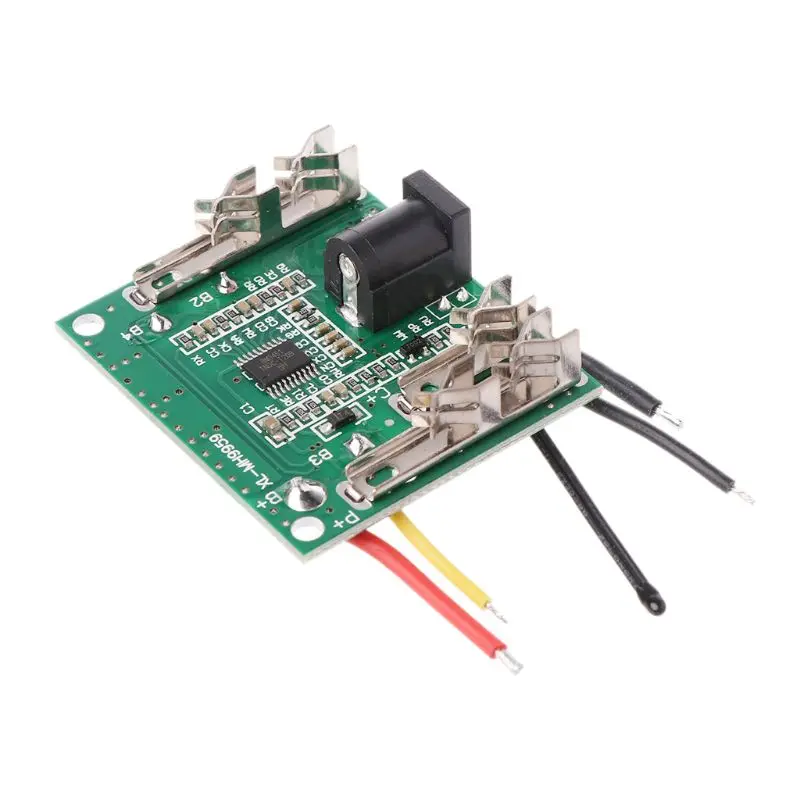

5S 18/21V 20A Li-Ion Lithium Battery Pack Charging Protection Board for Makita

Описание

5S 18/21 V 20A литий-ионный Батарея пакет

Запасная плата для зарядки DIY

Печатная плата для Makita

Особенности:
100% новый товар высокого качества.
Плата защиты для 5 серий литий-ионных батарей, в основном используется для электрических инструментов.
Он использует специальный IC для 5S литиевых батарей в качестве процессора для обнаружения напряжения в реальном времени, тока заряда и разряда и температуры окружающей среды каждой батареи.
Стабильные различные защитные функции для зарядки и разрядки, такие как защита от перезаряда, защита от перезаряда и защита от короткого замыкания.
Низкое энергопотребление, рабочий ток составляет около 25uA и тихий ток составляет около 6uA.
Выбор правильной защитной платы и ее применение необходимо для долговечности аккумуляторов.
Технические характеристики:
Зарядка Напряжение: 19/21 V
Одиночные сотовые заряда Напряжение: 3,8/4,25 V
Ток непрерывного разряда: 8-20A
Напряжение обнаружения одной ячейки при перезарядке: 3,85-4,25 в
Задержка защиты от перезаряда: 1 с
Перенапряжение одной ячейки при перезарядке: 3,75-4,13 в
Задержка защиты от перезаряда: 1 мс
Избыточное напряжение обнаружения одной ячейки: 2-2,8 В
Задержка защиты от перегрузки: 1 с
Переразрядка Одиночная ячейка восстановление напряжения: 2,5-3,0 в
Задержка сброса защиты от перегрузки: 100±20мс
Напряжение обнаружения перегрузки по току: 0,1-0,4 в
Ток обнаружения перегрузки по току: 30±5A
Задержка обнаружения перегрузки по току: 1 с
Поддержка защиты от короткого замыкания: Да
Задержка обнаружения короткого замыкания: 250uS
Задержка короткого замыкания: 1 с
Напряжение обнаружения короткого замыкания: 0,8 В
Состояние восстановления: автоматическое после отключения нагрузки
Защита от перегрева температура защиты: 70±5°
Восстановления Температура: 55±5°
Рабочее состояние: 25uA (25 °)
Состояние ожидания: 6uA (25 °)
Внутреннее сопротивление разрядки основной цепи: 30±5mΩ
Рабочая температура:-40 °-85 ° RH≤75 %
Температура хранения:-40 °-125 ° RH≤75 %

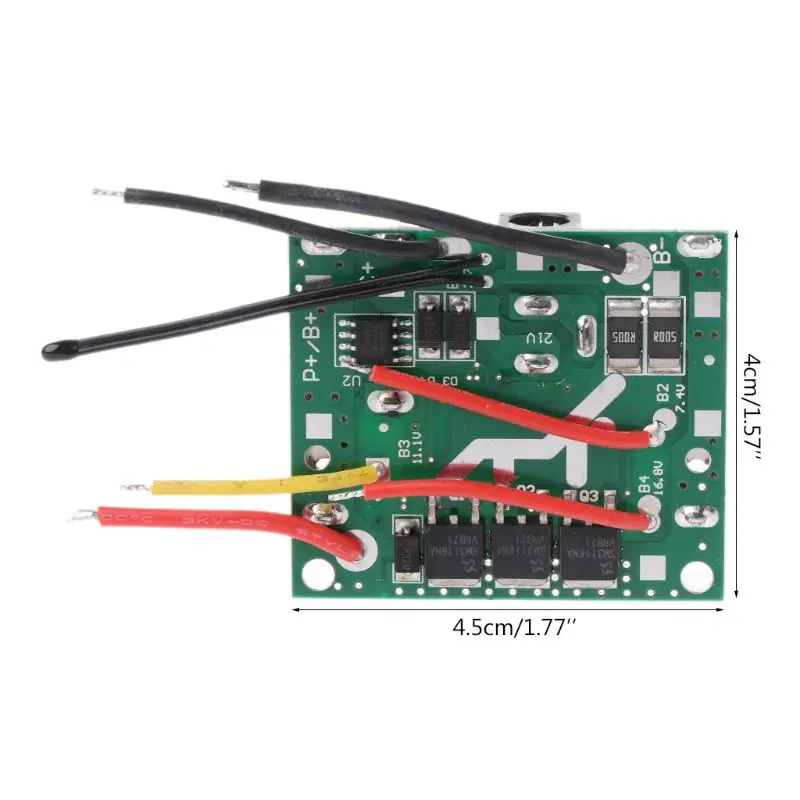

Размер Длина x Ширина: 45x40 мм/1,77*1,57"
Примечание:
Переход: 1 см = 10 мм = 0,39 дюйма
Возможны отклонения в 0-1 см вследствие измерений вручную. Пожалуйста, убедитесь, что вы не возражаете, прежде чем делать заказ.
Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!
Посылка включает в себя:
1 × Защитная панель зарядного устройства
