5S 5A 21 В LiPo литий-полимерный БМС/PCM/PCB Батарея защиты схема для 5 пакетов 18650 Li-ion батарея ячейки w/баланс

Описание

5S 5A 21 В lipo литиевая полимерная BMS/PCM/PCB батарея защита платы для 5 пачек 18650 Li-ion батарея ячейки с баланса

Примечание:Если ваше применение-это высокомощные электрические инструменты, как дрель или шуруповерт, пожалуйста, не покупайте,Этот PCM просто 10A, Электрический неброский ток слишком высок, это PCM будет вводить по текущим защитному статусу, затем отрезаем.

Особенности:

1) Высокоточная схема обнаружения напряжения;

2) терминал зарядного устройства с высоким напряжением устройства;

3) Встроенный трехступенчатый сверхток обнаружения (по сравнению с текущим 1, за-ток 2, нагрузка короткого замыкания);

4) MOS транзисторный может контролировать заряд батареи и разрядку;

5) Низкий Резервный ток потребления.

Параметр:

Над зарядкой: 4.325 В

На выписку: 2.5 В

Напряжение заряда: 4.2 В * 5 = 21 В

Непрерывная рабочая сила тока: 5A

За ток: 47.5A

Размер: 85 мм * 50 мм * 7.7 мм

5S 5A 21 В LiPo литий-полимерный БМС/PCM/PCB Батарея защиты схема для 5 пакетов 18650 Li-ion батарея ячейки w/баланс

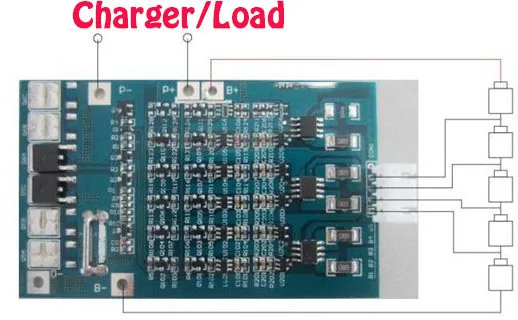

Bms припоя инструкции:

B + подключенная батарея позитивная;

В1 подключение точки между батареей 1 и батареей 2

B2 подключение точки между батареей 2 и батареей 3

B3 подключение точки между батареей 3 и батареей 4

B4 Подключите точку между батареей 4 и батареей 5

B-подключение к батарее отрицательного конца

P + подключение зарядки/разрядки положительные;

P-подключение зарядки/разрядка минус

(BMS провода подключаются старт с b-.... B5)

Применения:

5S Li-ion18650, licoo2, лимn2o4, li (NiCoMn) O2 аккумуляторные батареи

5S lipo аккумуляторные батареи

Обратите внимание:

1. обратите внимание, пожалуйста, внимание на состояние использования входного и выходного напряжения и нагрузки тока, сделать защитную пластину в пределах потребляемой мощности не более чем спецификацией, позволяет энергопотребление;

2. подключение аккумулятора будет происходить не в состоянии разрядки статуса, в данном случае, подключение заряда можно восстановить в нормальное рабочее состояние;

3. если набор аккумуляторов с перегрузочными и перегруженными ячейками, bms не может быть заряженным и разрядкой.

4. батарея должна совпадать, батарея должна иметь хорошую консистенцию, если не уверена, пожалуйста, используйте новый фирменный аккумулятор.
