6 способ PT100 PT1000 температура коллектора сбора модуль температура передатчик MODBUS RTU

Тип 1: PT100-180 °C до 650 °C

Type2: PT1000-180 ℃ до 650℃

Type3: CU50-50 ℃ до 150℃

Type4: CU100-50 ℃ до 150℃

Type5: NI1000-60℃ к 250℃

Тип 6: с OLED PT100

Тип 7: с OLED PT1000

Тип 8: с OLED CU50

Тип 9: с OLED CU100

Тип 10: с OLED NI1000

Основные характеристики

Быть на основе интерфейса RS485, модуль сбора температуры Modbus протокола 。

Источник питания, коллекция, связь, три терминала изоляции, стандарт RTUAgreement. Все входные интерфейсы имеют функцию защиты от перенапряжения.

SupportPT, Cu, NITwo провода датчика температуры, три провода подключения. Три провода подключения (три провода имеют одинаковое сопротивление) это может полностью устранить ошибку, вызванную свинцовым сопротивлением.

Головка датчика может быть как высокая as150rice, не влияет на данные измерения.

Полный расчет температуры внутри модуля, значение температуры можно считывать непосредственно, в градусах Цельсия 。

Диапазон измерения: Датчик PTType: температура-180 ℃ ~ + 650 ℃, мощность разрешения 0,1 ℃;

CU100 \ 50:-50℃ ~ + 150℃; NI1000:-60℃ ~ + 250℃
Время-20 ℃достигаемость + 150 ℃ точность интервала может быть достигаема 0,25 ℃ accuracy точность других диапазонов температур лучше чем 0,5 ℃ 。

Питание: Direct8-30V 。 Measured30Vconsume Мощность 9mA, 24 Vconsume Мощность 12mA, 12 Vconsume Мощность 23mA, 8 Vconsume Мощность 33ма, 。

Принять стандарт 35 mminstallation режим направляющей.

Размер контура: 88*72*59

Рабочая температура:-35℃ ~ + 50℃ 。

Область применения: поле измерения температуры жидкости, Газа 。

Модули могут быть добавлены128*64ОOLEDДисплейный модуль, отображать текущее значение канала 。 Обновление в секунду2Во-вторых 。

Первая линия экрана показывает современные параметры связи, адрес, скорость передачи, четность и т. Д.

Когда необходимо отображать функциональные фотографии, фотографии должны быть отнесены к тем, с дисплеем.

2 Изображения и интерфейсы обычных моделей продуктов

Изображение и интерфейс следующие:

А: RS485 Последовательная связь A

B: RS485 Последовательная связь B

Источник питания V +: положительный Полюс источника питания постоянного тока

Источник питания GND: отрицательный Полюс источника питания постоянного тока, общий конец

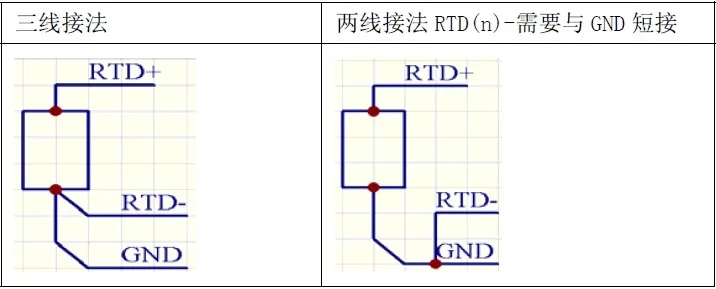

Трехпроводное Соединение:

RTD (n) +: конец питания датчика, около мА Выход 。

RTD (n)-: вход измерения датчика 。

GND: Датчик общий 。

Два проводное соединение:

RTD (n) +: конец питания датчика + Измерительный вход, около мА выход.

RTD (n)-: требуется и короткое соединение.

GND: другой конец датчика.

3РегистрТаблица информации и код функции

31Функция code03H (чтение), 06H (запись)

ПараметрНабор регистрИнформационная таблица

Аппаратная информация, таблица регистрации информации
