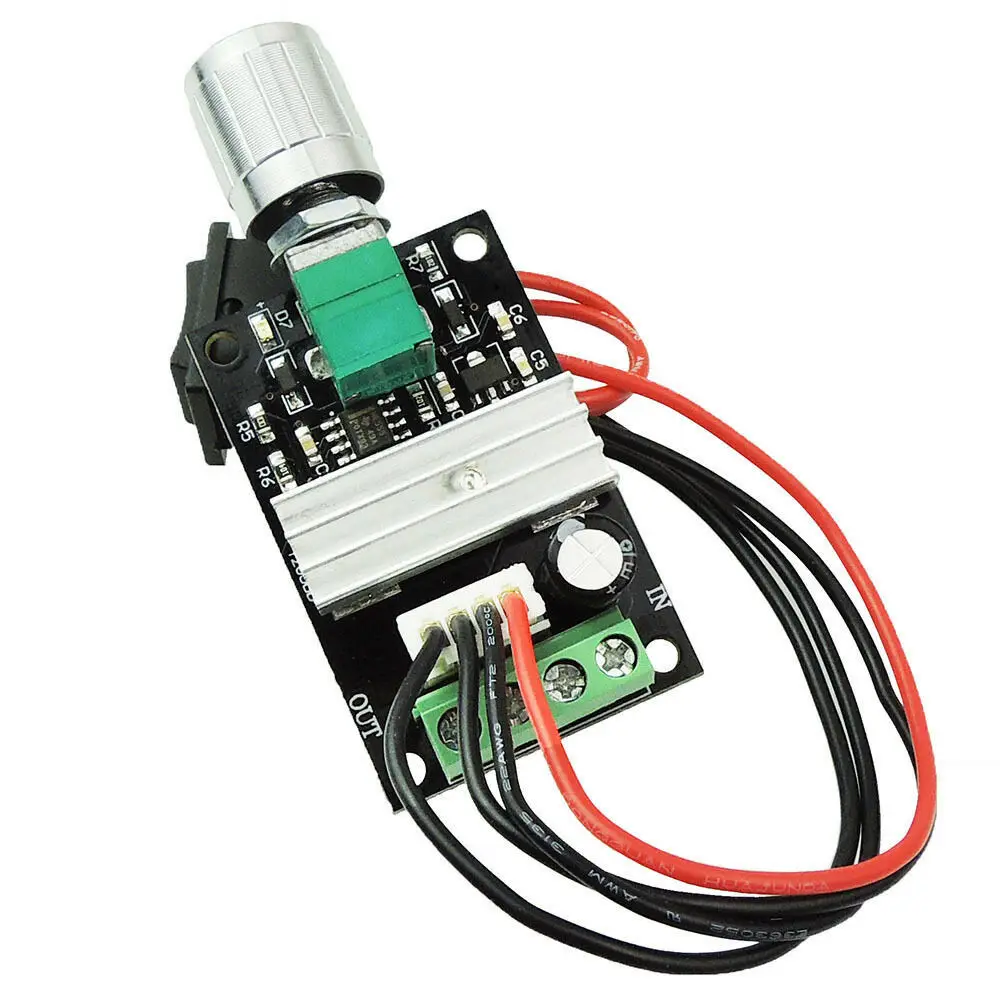

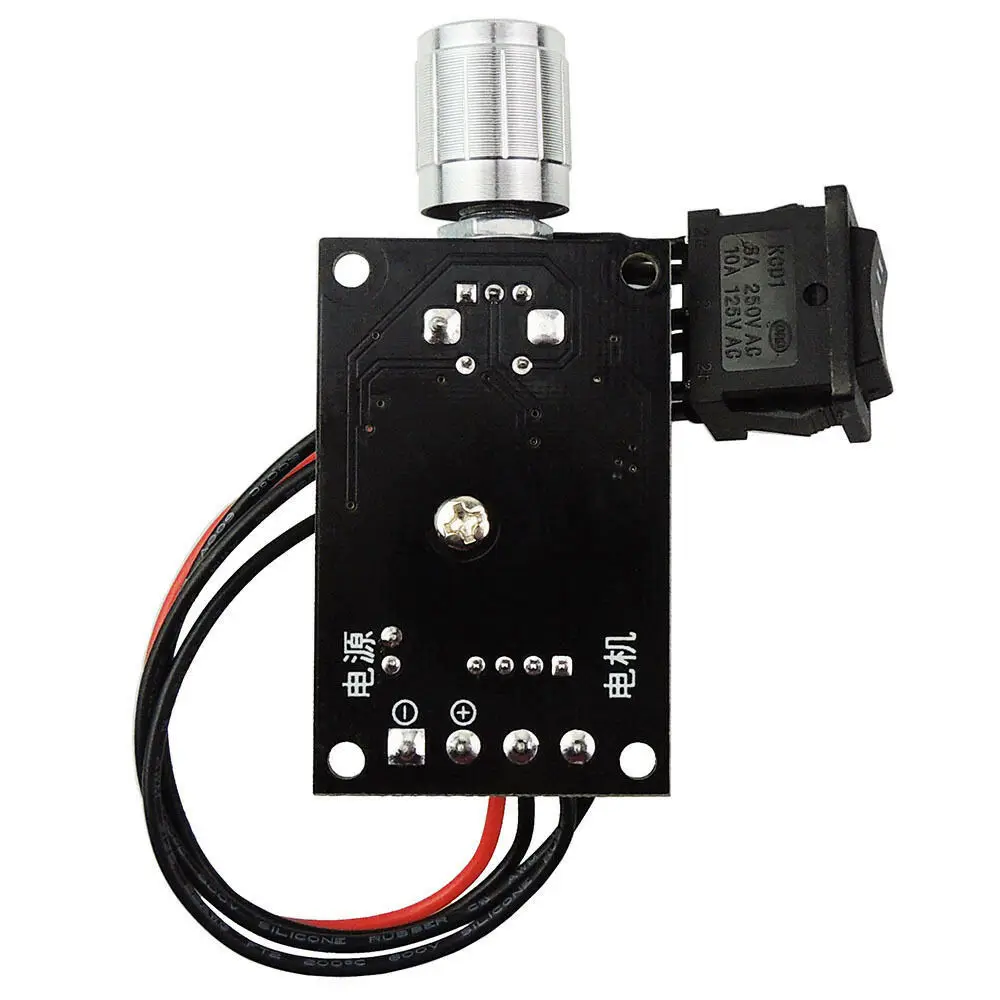

6 V-28 V Макс 3A 80W PWM контроллер скорости двигателя постоянного тока Реверсивный переключатель регулятора

Описание

Особенности:
Входное напряжение питания: 6V-28VDC
Размер изделия: 1,3*2*0,4 дюйма; Вес нетто: 1,13 унций
Рабочий цикл регулируется: 5%-100%, потенциометр с функцией переключателя.
Максимальная выходная мощность: 80 Вт
Максимальный непрерывный выходной ток: 3 А
ШИМ-регулятор 6 в 12 В 24 в 28 В 3A 80 Вт Реверсивный регулятор скорости двигателя постоянного тока
Использование импульсного модулированного (ШИМ) напряжения постоянного тока с режимом работы, полностью регулируемым от 0% до 100%.
Контроллер скорости двигателя может легко обеспечить непрерывный ток of3A для вашего двигателя постоянного тока или другой нагрузки постоянного тока.
О 1203bb:
Основное использование: широко используется для людей DIY, хобби, scientic test, таких как контроль скорости вентилятора компьютера Ipad, лампа управления,
Двигатель управления kymco, управление xbox360, HHO Pluse ширина модулятор, испытательное оборудование, промышленная автоматизация,
Плата модуля регулятора скорости поддержка ПЛК, мотор электрический насос контроль скорости вентилятора, ШИМ HHO RC контроллер, игрушки дистанционного управления и т. Д. .....
Технические характеристики:
Размер товара: 32*50*11 мм
Инструкция по эксплуатации:
1. Подключите двигатель постоянного тока (или нагрузку постоянного тока) к клеммам двигателя, как указано на схеме подключения.
2. Подключите напряжение 6-28 В постоянного тока к цепи, чтобы убедиться в правильной полярности соединения.
Обратите внимание, что напряжение, приложенное к мотору, будет питаться напряжением, приложенным к цепи.
Рекомендуется для добавления
Соответствующий Номинальный предохранитель в соответствии с положительной подачей для защиты цепи от любых возможных коротких замыканий.
3. Теперь вы можете контролировать скорость двигателя через потенциометр.
Положительный переключатель инверсии используется для контроля направления скорости двигателя. И центральное положение положительного переключателя инверсии вызовет остановку двигателя.
Важные Примечания
Для обеспечения безопасной работы рекомендуется использовать соответствующий Номинальный предохранитель (номинальный немного выше, чем максимальный ток, который вы ожидаете получить).
Контроллер не защищен от обратной полярности и будет поврежден при подключении напряжения питания с неправильной полярностью.
Дважды проверьте все соединения перед подачей питания и всегда выключайте источник питания перед тем, как произвести какие-либо изменения в проводке.
Инструкция по эксплуатации:
Перед тем, как вы Попытайтесь подключить контроллер, убедитесь, что питание выключено.
Предупреждение: не меняйте положительные и отрицательные силовые нагрузки. Это повредит контроллер.
1. Подключение проводов относится к "схеме подключения".
2. Включите питание и настройте потенциометр.
3. Светодиодный индикатор показывает мощность и скорость двигателя.
