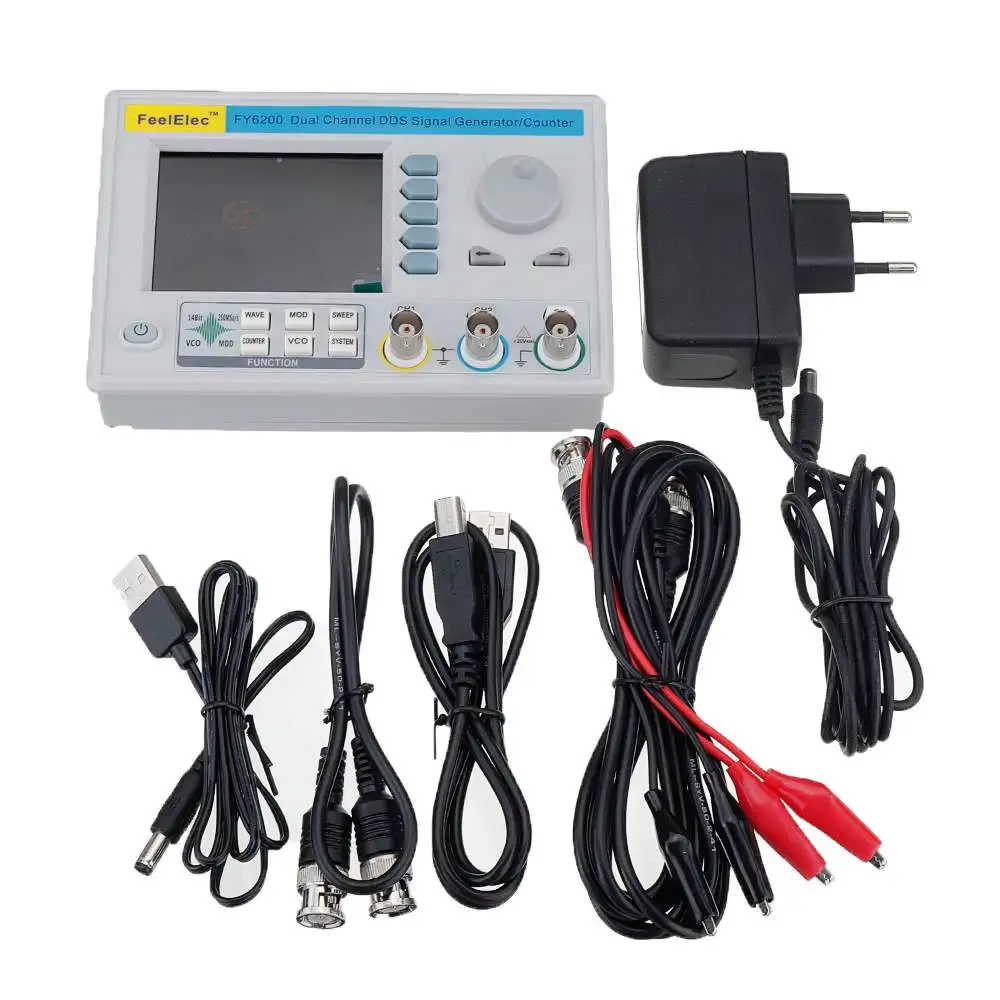

60 МГц FY6200 встроенный панельный генератор сигналов DDS двухканальный генератор сигналов 60 МГц генератор частоты

Описание

60 МГц FY6200 встроенный панельный генератор сигналов DDS двухканальный генератор сигналов 60 МГц генератор частоты

Пожалуйста, обратите внимание:

Это только в том случае,60 мТип; если вам нужны другие, пожалуйста, оставьте нам сообщение.

Последние три цифры приборной модели FY6200 показывают верхний предел синусоидальной частоты волн (МГц) этой модели. Например, FY6200-60M, 60 м означает, что Синусоидальная Выходная частота этой модели может составлять до 60 МГц.

Двухканальный генератор сигналов серии FY6200-это высокая производительность, экономичная и многофункциональная функция, интегрирующая функцию генератора сигналов, генератор сигналов произвольной формы, генератор сигналов импульсов, генератор шума, счетчик и частотомер. Генератор сигналов. Прибор использует масштабную интегральную схему FPGA и высокоскоростной микропроцессор MCU. Во внутренней цепи в качестве справки используется Высокоточный активный кварцевый генератор, а стабильность сигнала высокая. Технология поверхностного монтажа значительно улучшает защиту от помех и срок службы прибора. Прибор имеет полностью независимый двойной сигнал DDS и четыре выхода уровня ttl, который может генерировать 31 предустановленный сигнал формы волны, такие как синусоидальные волны, квадратные волны, треугольные волны, Пилообразные волны импульсные волны, и белый шум, и 64 набора пользовательских форм сигналов. Прибор обеспечивает идеальное сочетание простоты в использовании, отличных технических индикаторов и множества функций в генерации сигнала, сканировании формы волны, измерении параметров и использовании. Это может помочь пользователям быстрее выполнять свои задачи. Это электронный инженер, Электронная лаборатория, идеальное испытательное и измерительное оборудование для производственных линий и обучения и исследований.

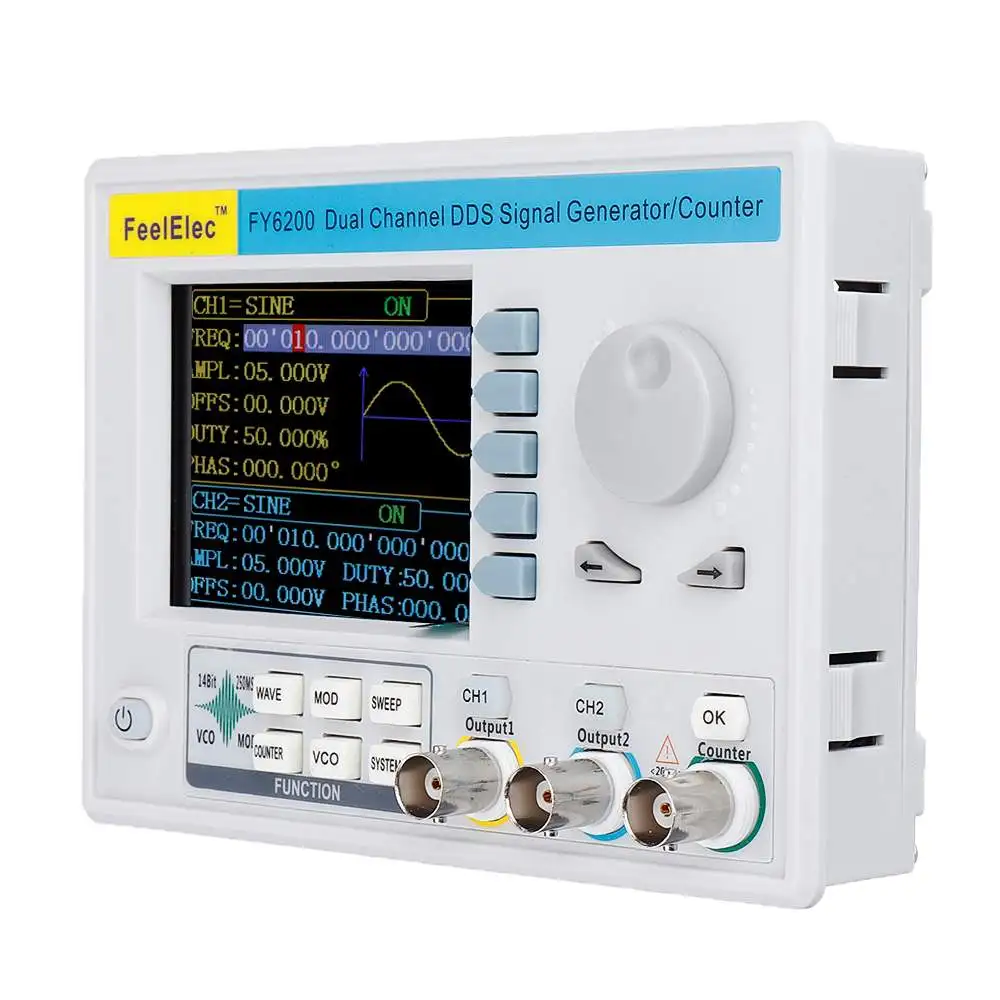

Двухканальный генератор сигналов/произвольной формы серии FY6200 имеет удобную раскладку клавиатуры и индикацию, обеспечивая пользователей с интуитивно понятным интерфейсом управления. Интерфейс дисплея принимает 3,2 TFT цветной ЖК-экран с 320*240 высоким разрешением, который может отображать все параметры двух каналов в то же время и подсказать функцию текущей кнопки. Клавиша быстрого доступа значительно упрощает сложный процесс эксплуатации и значительно улучшает работу инструмента. Работоспособность. Использовать rs не придется потрачивать много времени на обучение и ознакомление с работой инструмента, вы можете использовать его.

Особенности:

◆Технология прямого цифрового синтеза DDSДля получения точных, стабильных и низких искажений выходных сигналов;

④ Встроенный дизайн панели с корпусом из АБС-пластика, легко интегрируется с пользовательским оборудованием, легко устанавливается;

【Принять 3,2 дюймовый (320*240) цветной дисплей для отображения двухканальных сигналов параметры одновременно;

◆Максимальная выходная частота-60 МГц (синусоидальные волны), частота дискретизации 250 MSA/s, вертикальное разрешение 14 бит;

◆ Нажмите и удерживайте кнопку OK во время использования, чтобы быстро сохранить информацию о параметрах, которая в настоящее время выводится прибором. При следующем включении вы можете автоматически загрузить сохраненные параметры.

◆Полностью независимый двухканальный выход(Эквивалент двух автономных источников сигнала), может работать синхронно, и разность фаз точно регулируется;

♦ Стандартная функция отслеживания каналов, когда отслеживание включено, все параметры обоих каналов могут быть обновлены в соответствии с настройкой пользователя в то же время;

◆Может Выход до 98 наборов функций/произвольных форм волны, Включая 34 набора предустановленных форм волны и 64 набора пользовательских форм волны. Предустановленные формы волны включают: синусоидальные волны, квадратные волны, (рабочий цикл регулируется), треугольные волны импульсные волны (ширина и частота импульсов могут быть точно установлены), поднимающийся пилообразный зуб, падающий пилообразный, шаговые волны трапециевидные импульсы волны тонут импульсы, узкие импульсы волны, шумы волны, экспоненциальный подъем, экспоненциальное снижение, электрокардиограмма, Лоренц импульсы волны мульти-аудио волны CMOS (0 ~ 10 В) и напряжение постоянного тока;

④ С 64 наборами произвольных битов для хранения, каждая группа имеет глубину хранения 8192*14 бит;

♦ Высокая точность частоты: точность частоты может достигать 10-6 заказов;

【Высокочастотное разрешение: полное разрешение частот 1uHz (0,000001Hz);

【Разрешение высокой амплитуды: разрешение амплитуды может быть меньше 1 мВ (0,001 В);

④ С функцией смещения постоянного тока-10 В ~ + 10 в (<20 МГц), разрешение до 1 мВ;

♦ Коэффициент работы обоих каналов может быть отрегулирован независимо, и точность регулировки может достигать 0.01%;

♦ Ширина импульсов и частота импульсов постоянно регулируются, и диапазон регулировки составляет 20ns-1S. Амплитуду импульсов можно непрерывно регулировать между 0-10 в, а точность регулировки составляет 0,001 в;

♦ Диапазон регулировки фаз двух каналов составляет 0 ~ 359,99 °, а точность регулировки-0,01 °.

◆ Нет ограничений диапазонов: частота всех диапазонов не разделена, и прямая Цифровая настройка;

④ С функцией вывода цифрового сигнала, он может осуществить любой уровень CMOS с амплитудой 0 ~ 10 В;

Функция сканирования: он может сканировать четыре свойства сигнала: частота, амплитуда, смещение и рабочий цикл соответственно. Имеет два режима сканирования: линейное сканирование и логарифмическое сканирование. Время сканирования может достигать 999,99 с, а начальные и конечные точки сканирования могут быть произвольно выбраны. Установка

♦ Функция серийной съемки: дополнительный ручной триггер, внутренний триггер CH2 и внешний триггер три режима триггера, которые могут сделать вывод машины 1 ~ 1048575 произвольных всплесков;

◆Богатые типы модуляции: AM, FM, PM, ASK, FSK и PSK модуляция;

【Характеристики хранения: Он может хранить 20 наборов параметров состояния прибора, заданных пользователем, и может быть отозвана в любое время;

Функция частотного счетчика 100 м: имеет четыре способа измерения: Измерение частоты, измерение периода, измерение ширины положительных и отрицательных импульсов и измерение рабочего цикла. Максимальная частота измерения прибора может достигать 100 МГц, а самая низкая частота измерения 0,01 Гц;

Функция счетчика: он имеет два вида методов измерения муфты, постоянного и переменного тока, которые эффективно решают проблему неточного количества соединительных соединений переменного тока.

④ Все параметры могут быть калиброваны внутренними правилами;

♦ Стандартная мощная функция изменения произвольной формы волны, которая может изменить произвольную форму волны на ПК и загрузить ее в форму выходного сигнала прибора;

【Мощная функция связи, которая может управляться с помощью ПК. Протокол связи является открытым, что делает вторичное развитие очень простым;

♦ Высокая надежность: масштабная интегральная схема, технология поверхностного монтажа, высокая надежность и долгий срок службы;

♦ Защита от короткого замыкания на выходе: все выходные клеммы сигнала могут работать более 60 с в условиях короткого замыкания нагрузки;

Примечание:

Поддержка китайской/английской панели

Описание:

1. Он имеет преимущества небольшого объема, нескольких функций, удобной переноски.

2. Этот продукт отличается высокой надежностью. Масштабная интегральная схема, технология поверхностного монтажа, высокая надежность, долгий срок службы.

Технические характеристики:

Частота
Модель	FY6200-20M		FY6200-30M	FY6200-50M	FY6200-60M
Синуса	0 ~ 20 МГц		0 ~ 30 МГц	0 ~ 50 МГц	0 ~ 60 МГц
Квадратной формы	0 ~ 15 МГц		0 ~ 25 МГц	0 ~ 25 МГц	0 ~ 25 МГц
Пандус, Треугольники	0 ~ 10 МГц		0 ~ 10 МГц	0 ~ 10 МГц	0 ~ 10 МГц
Импульсов	0 ~ 10 МГц		0 ~ 10 МГц	0 ~ 10 МГц	0 ~ 10 МГц
Ttl/CMOS	0 ~ 10 МГц		0 ~ 10 МГц	0 ~ 10 МГц	0 ~ 10 МГц
Произвольной формы	0 ~ 10 МГц		0 ~ 10 МГц	0 ~ 10 МГц	0 ~ 10 МГц
Мин импульсов ширина	20ns (все модели импульсов wavesmin ширина может быть 20ns)
Минимальное разрешение на всех диапазонах частот	1μгц (минимальное разрешение может быть низким до 1μгц на всех диапазонах частот для обеспечения точности регулировки под высокой частотой. Например, он может выдавать сигнал 10,000000000001 МГц).
Точность	± 20ppm
Стабильность	± 1 ppm/3 часа
Характеристик формы волны
Осциллограмм	Синус, квадрат, прямоугольник (рабочий цикл регулируется), импульсы (ширина импульсов и время цикла можно установить точно), треугольник/рампа, Пилообразные волны CMOS, четыре канала ttl, DC, половина волн полные волны положительный шаг, обратный шаг, положительный показатель, обратный показатель, лоренцовые импульсы, многотон, шум, ЭКГ, Трапециевидные импульсы, синкские импульсы, узкие импульсы, белый шум Гаусс, AM, FM и другие 64 комплекта с пользовательской формой сигнала.
Энергонезависимой для хранения	Может хранить 64 пользовательских произвольных формы волны, (8 K 14 бит) * 64
Сигналов Длина	8192 точек * 14 бит
Частота дискретизации	250MSa/s
Вертикальный Разрешение	14 бит
Синуса	Гармоническое подавление		≥50 дБ (<1 МГц); ≥45 дБ (1 МГц ~ 20 МГц);
	Суммарный коэффициент гармонических искажений		<0.5% (20 Гц ~ 20 кГц, 0 дБм)
Прямоугольник	Время нарастания/спада		≤7ns (VPP <5 V)
	Выброс		≤5%
	Рабочий цикл		0.01% ~ 99.99% (разрешение 0.01%)
Пилообразный волн	Линейность		> 99% (0,01 Гц ~ 10 кГц)
Выход характеристики
Амплитуда(VPP)	Frequency≤5MHz: 1mVpp ~ 24Vpp; 5 МГц 10 МГц Частота> 20 МГц: 1mVpp ~ 5Vpp;
Разрешение	1mV
Амплитуда стабильности	±0. 5%/5 часов
Амплитудно-это действительно плоский экран	± 5% (<10 МГц); ± 5% (> 10 МГц);
Сигналов Выход
Импеданс	50Ω±10%(Типичное)
Защита	Все каналы могут работать более 60 секунд при коротком замыкании нагрузки.
DC офсетная печать
Офсетная печать диапазонов	Частота ≤20 МГц: ± 12 В; Частота> 20 МГц: ±2. 5 В;
Офсетная печать Разрешение	1mV
Фазы Особенности
Фазы диапазонов	0 ~ 359,99 °
Фазы разрешение	0,01 °
Ttl Выход
Ttl уровень амплитуды	> 3Vpp
Разветвителя	> 8 ttl нагрузки
Время нарастания/спада	≤10ns
КМОП-матрица Выход
Низкое электро уровня	<0,3 V
Высокая электрический уровень	1 ~ 12 В
Время нарастания/спада	≤18ns
Измерение наружных размеров
Функция	Частота, период, ширина положительных/отрицательных импульсов, рабочий цикл
Вход Напряжение диапазонов	1Vpp ~ 20Vpp
Частотомер	Разрешение		0,01 Гц (время выхода = 100 с)
	Диапазоны		0,01 Гц ~ 100 МГц
	Чувствительность		Время ворот 3 класса (1 S, 10 S, 100 S) регулируемый
Счетчик	Диапазоны		0-4294967295
	Соединительная муфта		Постоянный ток, переменный ток,
	Режим работы		Руководство по эксплуатации
Период	Диапазон измерений			5ns ~ 20 s	DC муфта измерения
Импульсов Ширина	Диапазон измерений			0ns ~ 20 s
	Разрешение			5ns
Рабочий цикл	Диапазонов (Дисплей)			0% ~ 100%
Подметает
Перевозчик сигнала	Синус, квадрат, пандус, произвольный (за исключением постоянного тока)
Робот-Тип	Линейный или логарифм
Развертки с двойным направлением	Вверх, вниз и круглые поездки-направления;
Робот-объекты	Частота, амплитуда, смещение, рабочий цикл
Развертки режиме реального времени	0,01 с ~ 999,99 с/шаг
Установка	Исходное положение и конечное положение могут быть выбраны произвольно.
Робот-диапазонов	Определяется настройкой параметров.
VCO (выход управления напряжением)
Диапазон сигналов модуляции на вход	0 ~ 5В
ГУН сигнала частотных диапазонах	0-1000 Гц
Управления Гун объекта	Частота управления напряжением (VCF), амплитуда управления напряжением (VCA), смещение управления напряжением, контроль напряжения рабочего цикла.
ГУН специальная функция	Может амплитудный модулят (AM) или частотный модулят (FM) внешним аналоговым сигналом.
Модуляции
Модуляции Тип		AM, FM, PM, ASK, FSK, PSK
Перевозчик сигнала		Синус, квадрат, треугольник, пандус, произвольная форма волны (кроме постоянного тока)
AM
Источник света		Внутренний (CH2)/внешний (VCO в порту)
Модуляции сигналов		Синус, квадрат, треугольник, пандус, произвольная форма волны
Глубина		0% до 100%
Частота модуляции		Внутренний: 1μгц ~ 1 МГц; внешний: 1μгц ~ 2 кГц;
FM
Источник света		Внутренний (CH2)/внешний (VCO в порту)
Модуляции сигналов		Синус, квадрат, треугольник, пандус, произвольная форма волны
Частота модуляции		Внутренний: 1μгц ~ 1 МГц; внешний: 1μгц ~ 2 кГц;
PM
Источник света		Внутренний (CH2)/внешний (VCO в порту)
Модуляции сигналов		Синус, квадрат, треугольник, пандус, произвольная форма волны
Отклонение фазы		От 0 до 360 °
Частота модуляции		Внутренний: 1μгц ~ 1 МГц; внешний: 1μгц ~ 2 кГц;
Спросить
Источник света		Внутренний (CH2), внешний (ASK IN port), ручной
Модуляции сигналов		Квадрат с 50% рабочего цикла.
Ключ частоты		1μHz ~ 10 МГц
FSK
Источник света		Внутренний (CH2), внешний (FSK IN port), ручной
Модуляции сигналов		Квадрат с 50% рабочего цикла.
Ключ частоты		1μHz ~ 10 МГц
PSK
Источник света		Внутренний (CH2), внешний (PSK в порту), ручной
Модуляции сигналов		Квадрат с 50% рабочего цикла.
Ключ частоты		1μHz ~ 10 МГц
Burst Функция
Перевозчик сигнала		Синус, квадрат, пандус, произвольный (за исключением постоянного тока)
Burst рассчитывать		1 ~ 1048575
Источник запуска		Ручной, внутренний, внешний (AC/DC)
