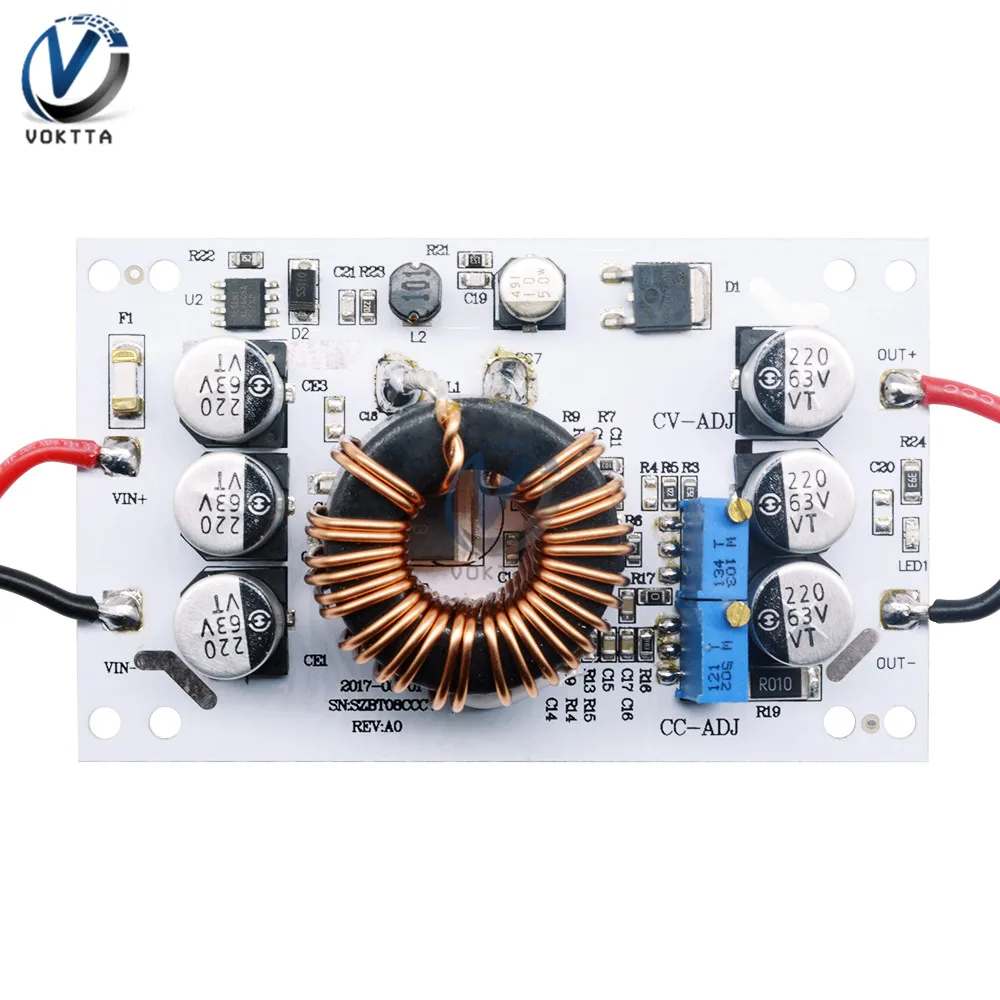

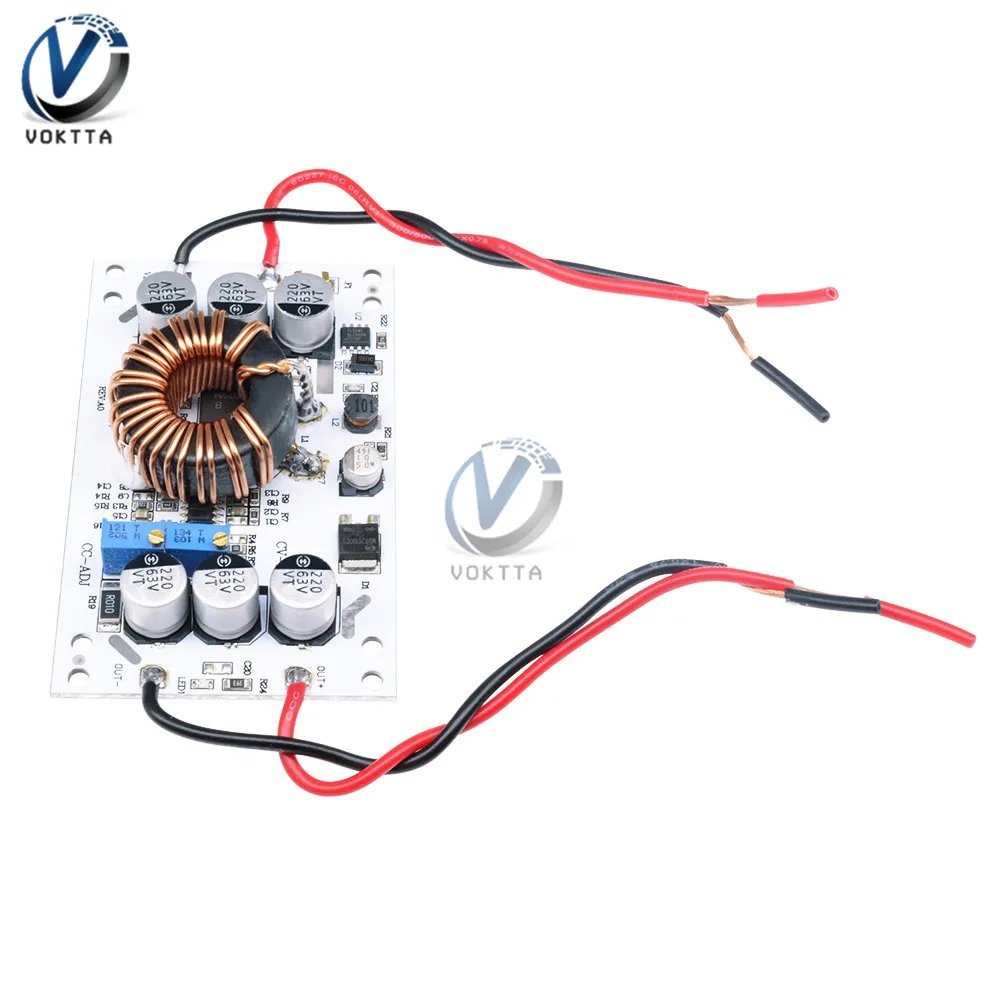

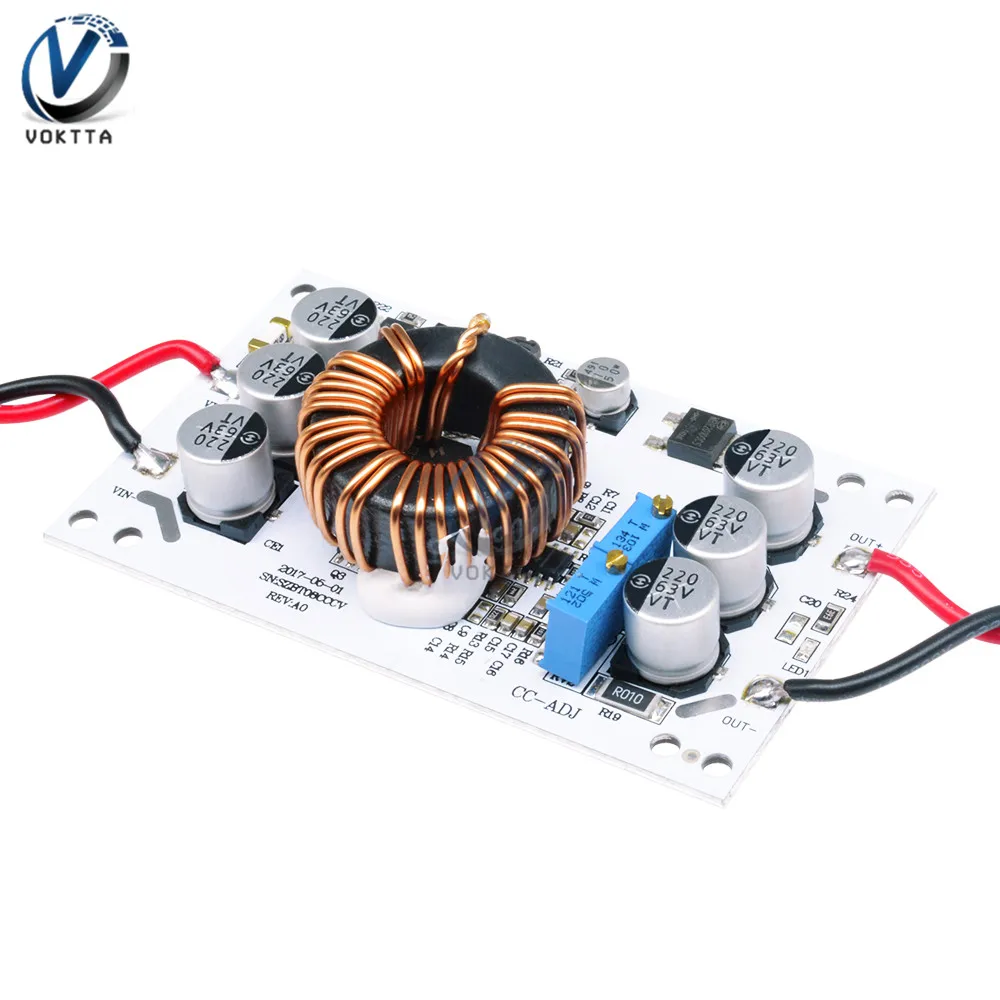

600 Вт DC-DC повышающий преобразователь модуль 10А повышающий постоянное напряжение постоянный ток Регулируемый источник питания регулятор напряжения

Описание:

Название модуля: 600 Вт Повышающий Модуль постоянного тока

Характер модуля: неизолированный boost модуль (BOOST)

Вход напряжение: DC10V-60V

Входной ток: 10 (макс)

Статический рабочий ток: 10 мА (12 В литр 20 в, чем выше выходное напряжение, статическое будет слишком много)

Выходное напряжение: 12-60 в постоянно регулируется (по умолчанию выход 19 в отгрузки, другое напряжение, пожалуйста, обратите внимание на продавца)

Выходной ток: 10A или более 6A, пожалуйста, усилите тепловыделение (чем больше разница между входным и выходным давлением, тем меньше выходной ток)

Диапазон постоянного тока: 0,2-10 А

Выходная мощность: = входное напряжение * 10А, например: вход 12 В * 10А = 120 Вт, вход 24 в * 10А = 240 Вт, вход 36 в * 10А = 1360 Вт, вход 60 V * 10A = 600 W,

Рабочая температура: от-40 до + 85 градусов (повышение отвода тепла при слишком высокой температуре окружающей среды)

Рабочая частота: 150 кГц

Эффективность преобразования: 92%-96% (эффективность, связанная с входным, выходным напряжением, током, давлением)

Входное обратное соединение защиты: нет (обратите внимание, что вперед и назад не обратный)

Установка: 4 3 мм Винтовые отверстия

Метод проводки: выход проводки

Размер модуля: длина 85 мм Ширина 52 мм Высота 21 мм

Во-первых, Регулировка выходного напряжения:

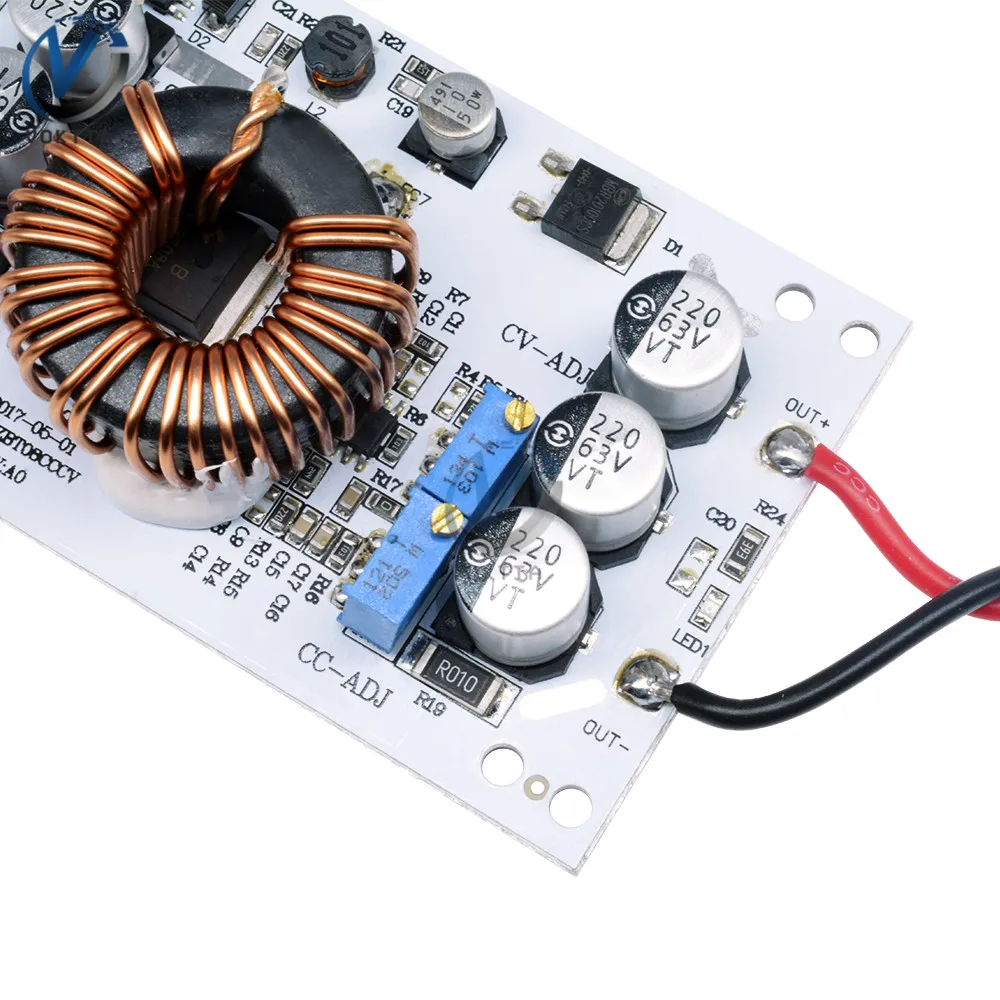

1. Регулировка потенциометра CV-ADJ. В соответствии с батареей или светодиодный, установите выходное напряжение на необходимое напряжение. По часовой стрелке напряжение небольшое, регулируется против часовой стрелки

2. Потенциометр по часовой стрелке CC-ADJ около 20 витков, установите выходной ток на минимальное значение, Подключите светодиодный, CC-ADJ потенциометр к требуемому току. Для зарядки аккумулятора поместите аккумулятор после того, как аккумулятор будет готов, затем получите выход и отрегулируйте CC-ADJ в соответствии с тем током, который вам нужен. (Аккумулятор должен быть заряжен, когда аккумулятор полностью заряжен, потому что чем больше заряда батареи остается, тем меньше зарядный ток.

Примечание:

Пожалуйста, не используйте короткое замыкание для регулировки тока, схема модуля boost не может быть скорректирована с помощью короткого замыкания.

Посылка включает в себя:

1 600 WDC-DC повышающий преобразователь
