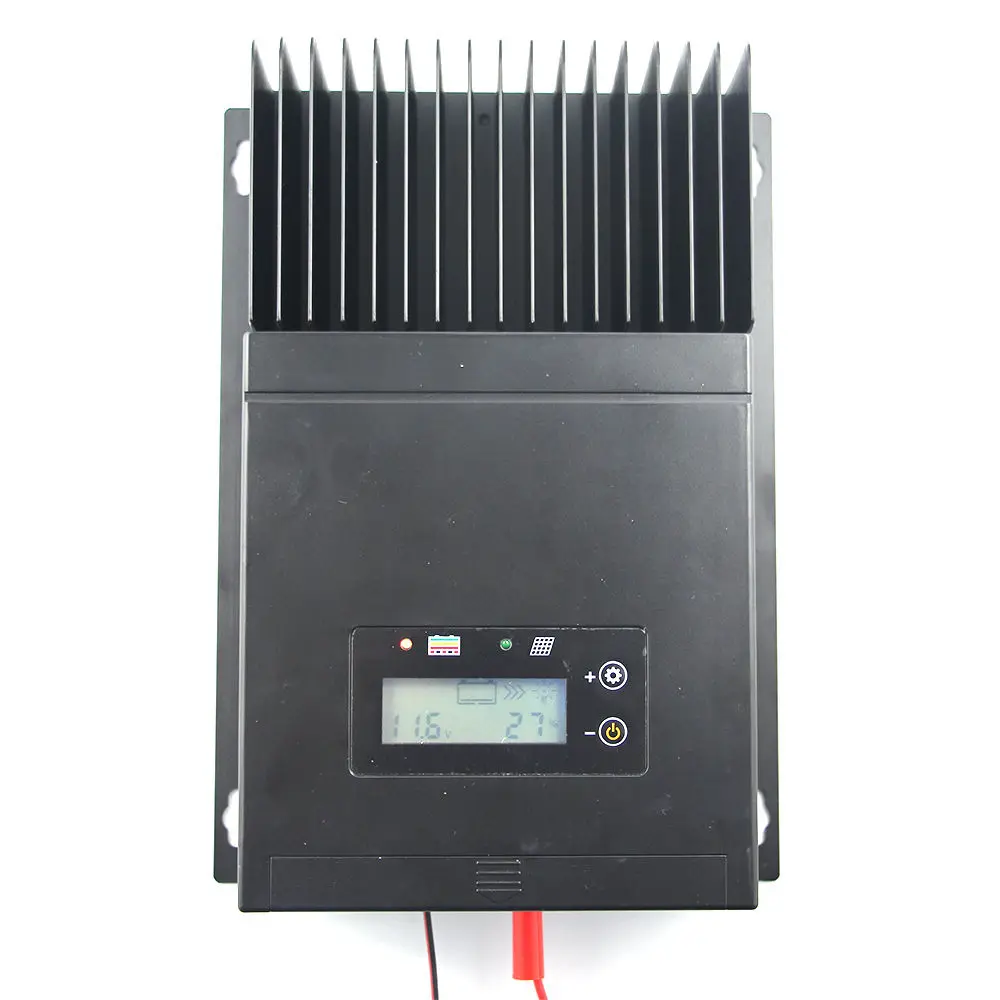

60A со слежением за максимальной точкой мощности панели солнечных батарей, контроллера заряда, регулятор для DC12V 24 V 48 V для автономной солнечной системы

Описание

60A MPPT Солнечный контроллер заряда/регуляторДля детей возрастом от 12 V 24 V 48 V солнечные фотоэлектрические сети Солнечные энергетические установки

Спасибо за выбор контроллера заряда MPPT. наш MPPT является по основном интеллектуальным преобразователем постоянного тока в постоянный ток, который был оптимизирован для сбора максимальной энергии из PV массива в солнечных электрических системах на основе батареи с помощью различных максимальных точек отслеживания мощности (MPPT) стратегии. Вторичная цель контроллера заключается в том, чтобы батареи получили полную зарядку без перезарядки. Это достигается с помощью четырехступенчатого процесса зарядки.

Пожалуйста, прочтите Руководство этого оператора и ознакомьтесь с контроллером. Это поможет вам в полной мере использовать множество преимуществ, которые Контроллер Заряда MPPT может обеспечить для вашей PV системы.

Особенности из Контроллер Заряда MPPT

1-светодиодный индикатор состояния батареи: светодиодный индикатор, который показывает состояние батареи или ошибки системы.

2-статус зарядки светодиодный insdicator: светодиодный индикатор показывает состояние зарядки аккумулятора и защита от перенапряжения pv.

3-Настройка Button1: установить режим работы нагрузки, тип батареи и максимальный ток заряда.

4-Установка Button2: установите режим работы нагрузки, Тип аккумулятора и максимальный ток заряда (при ручном способе используемого режима для нагрузки вкл/выкл).

5-ЖК-дисплей цифровой Дисплей: Отображение статуса системы

Установка

Место установки важно для производительности и срока службы контроллера. Среда должна быть сухой и защищена от попадания воды. При необходимости контроллер может быть установлен в вентилируемом корпусе с достаточным потоком воздуха. Никогда не устанавливайте MPPT блок в герметичный корпус. Контроллер может быть установлен в корпусе с герметичные аккумуляторы, но никогда не с вентилируемыми/затопленными батареями. Батареи от вентилируемых батарей будут коррозировать и разрушать цепи MPPT.

Несколько MPPT можно установить параллельно на одном аккумуляторе для достижения более высокого тока зарядки. Дополнительные параллельные контроллеры также могут быть добавлены в будущем. Каждый MPPT должен иметь свой собственный Солнечный массив.

Электропроводка

Шаг 1-крепление к вертикальной поверхности

1. Прикрепите монтажное вешалка к нижней части Контроллер Заряда MPPT с M6 винт при условии, как показано на рисунке 1.

2. поместите Контроллер Заряда MPPT на вертикальную поверхность, защищенную от прямых солнечных лучей, высоких температур и воды. Контроллер Заряда MPPT требует как минимум 150 мм зазора справа и слева. Потока, как показано на рисунке 4-2

Ниже.

Рис. 2. Требуемое крепление для воздушного потока

Шаг 2: напряжение постоянного тока

Предупреждение: пожалуйста, используйте соответствующий размер кабеля в соответствии с номиналом нагрузки.

Для получения подробной информации см. раздел важных предупреждения о безопасности. Это предотвращает внутреннюю высокую температуру.

Выходная нагрузка обеспечит напряжение аккумулятора при подключенных нагрузках, таких как огни, мониторы и другие электронные устройства.

● Подключение положительной нагрузки (+) провода к положительной клемме блока и загрузка отрицательного (-) провода к отрицательному клемму блока.

● Установите выключатель постоянного тока или предохранителя постоянного тока в положительный провод. Номинальный выключатель постоянного тока/предохранитель должен быть оценен до 125% от максимального тока нагрузки или более. Держите выключатель постоянного тока или не устанавливайте предохранитель DC.

● Для получения дополнительной информации о регулировании нагрузки см. раздел 3.

Рис. 3. Проводка нагрузки

Шаг 3: проводка батареи

Предупреждение: Риск взрыва или огня! Никогда не короткое замыкание положительное (+) и отрицательное (-) или кабели

Рис. 4. Проводка батареи

● Подключение аккумулятора (+) провод к положительной клемме блока и отрицательная клемма аккумулятора (-) провод к отрицательному клемму блока. Используйте провод #6-#7 AWG, номинальный 75 ° C для подключения аккумулятора.

● Установите выключатель постоянного тока или предохранителя постоянного тока в положительный провод. Номинальный выключатель постоянного тока/предохранитель должен быть оценен до 125% от максимального тока зарядки или более. Держите выключатель постоянного тока или не устанавливайте предохранитель DC.

1) несколько аккумуляторов в серии подключения (см. рис. 5): Все батареи должны быть равны в напряжении и мощности часов усилителя. Сумма их напряжения должна быть равна номинальному напряжению постоянного тока блока.

Рис. 5. Аккумуляторы серии

2) несколько батарей в параллельном соединении (см. рис. 6): напряжение каждого аккумулятора должно быть равным номинальному напряжению постоянного тока блока.

Рис. 6. батареи в параллельном соединении

Шаг 4: проводка солнечного модуля

Предупреждение: риск электрического удара! Будьте осторожны при подаче солнечной проводки. Выход из солнечного массива высокого напряжения может привести к тяжелым ударам или травмам. Крышки модулей формируют Солнечный свет перед установкой солнечной панели проводки.

1) несколько солнечных модулей в серии подключения (см. рис. 7): все модули должны быть равны в напряжении. сумма их напряжений не должна превышать напряжение открытой цепи 150 в. сумма солнечной энергии не должна превышать максимальную мощность блока.

Рис. 7. солнечные модули в серии подключения

● Подключатель солнечной панели модуля положительного (+) провода к положительной клемме блока и солнечного модуля отрицательного (-) провода к отрицательному терминалу блока. Используйте #6-#7 AWG провод Номинальный для 75 ° C для солнечных подключений.

12 V 840 W

24 V 1680 W

48 V 3360 W

2) несколько солнечных модулей в параллельном соединении (см. рис. 8): сумма их напряжений не должна превышать напряжение открытой цепи 150 в. Сумма солнечной энергии должна

Не превышает максимальной емкости блока.

Рис. 8. солнечные модули в параллельном соединении

Шаг 5: Включите выключатель постоянного тока или установить предохранитель DC

После завершения всех проводов дважды проверьте, хорошо ли подключены все провода. Затем включите выключатель постоянного тока или установить предохранитель DC вкл. Снимите крышку солнечного модуля. Когда мощность солнечного модуля выше 15 в, зарядка автоматически включится для работы.

Управление

Работа MPPT полностью автоматическая. После завершения установки, для выполнения нескольких функций оператора. Однако, оператору следует ознакомиться с операцией и заботой о MPPT, как описано в этом разделе.

Слежением за максимальной точкой мощности, Технология

MPPT означает "Максимальное отслеживание точки питания". Это описывает процесс, с помощью которого солнечный модуль всегда работает в месте максимальной мощности. Поскольку точка максимальной мощности может меняться в зависимости от режима работы и местных условий, и потому что она меняется в течение дня, используется терминг «отслеживание», т. е. Отслеживание этого момента.

Подъем напряжения

В большинстве условий технология MPPT «увеличивает» ток заряда солнечной батареи. Например, система может иметь 36 ампер солнечного тока, протекающего в MPPT и 44 ампер тока заряда, протекающего к батарее. MPPT не создает тока! Будьте уверены, что мощность в MPPT такая же, как и мощность из MPPT. Так как питание является продуктом напряжения и тока (Вольт x ампер), то это верно *:

(1) питание в MPPT = отключение от MPPT

(2) Вольт в x Ампер в = вольт из x ампер

* Предполагая 100% эффективность. Потери в проводке и преобразовании существуют.

Если Максимальное напряжение питания солнечного модуля (Vmp) больше, чем напряжение батареи, из этого следует, что ток батареи должен быть пропорционально больше, чем Солнечный входной ток, так что входная и выходная мощность сбалансированы. Чем больше разница между Vmp и напряжением батареи, тем больше подъем напряжения. Подъем напряжения может быть значительно в системах, где солнечный массив имеет более высокое номинальное напряжение, чем батарея.

Преимущество над традиционными контроллерами

Традиционные контроллеры подключают солнечный модуль непосредственно к батарее при подзарядке. Это требует, чтобы солнечный модуль действовал в диапазоне напряжения, который обычно находится ниже Vmp модуля. Например, в системе 12 Вольт Напряжение аккумулятора может варьироваться от 10-15 В постоянного тока, но Vmp модуля обычно составляет около 16 или 17 вольт. На рисунке 5-1 показаны стандартные кривые тока по сравнению с напряжением и выходной мощностью для номинального выключенного модуля на 12 вольт.

Рис. 5-1.номинальный 12 вольт солнечный модуль I-V кривой и выходной диаграммы мощности

Массив Vmp-это напряжение, где продукт выходного тока и напряжения (Ампер х Вольт) является наибольшим, которая ложится на «колено» солнечного модуля I-V кривой, как показано слева на рисунке 5-1.

Поскольку традиционные контроллеры не всегда работают в Vmp солнечного массива, энергия потрачена, что в противном случае может быть использовано для зарядки батареи и питания. Чем больше разница между напряжением аккумулятора и Vmp модуля, тем больше энергии потрачено. Технология MPPT всегда будет работать на максимальной мощности, в результате чего меньше энергии по сравнению с традиционными контроллерами.

Условия, которые ограничивают эффективность MPPT

Vmp солнечного модуля уменьшается по мере увеличения температуры модуля. В очень жаркую погоду Vmp может быть близко или даже меньше, чем напряжение батареи. В этой ситуации по сравнению с традиционными контроллерами будет очень мало или нет увеличения MPPT. Однако системы с модулями более высокого номинального напряжения, чем аккумулятор банка всегда будут иметь массив Vmp больше, чем напряжение батареи. Кроме того, экономия проводки в связи с уменьшенным солнечным током делает MPPT стоящим даже в жарких условиях.

Некоторые типы аккумуляторов извлекают выгоду из предварительного выравнивания заряда, который может перемешать электролит, сбалансировать напряжение батареи и полную химическую реакцию.

Выравнивание заряда увеличивает напряжение аккумулятора, выше стандартного дополнительного напряжения, который газифицирует электролит батареи.

Если он обнаружит, что батарея перегружена, Солнечный контроллер автоматически повернет батарею для выравнивания заряда, и равная Зарядка будет 120mins. Выравнивание заряда и подзарядка не осуществляется постоянно в процессе полной зарядки, чтобы избежать слишком большого количества осадков газа или перегрева батареи.

Батарея зарядки информация

4-х ступенчатый зарядки

По со слежением за максимальной точкой мощности, имеет 4-ступенчатый алгоритм зарядки аккумулятора для быстрого, effcient и безопасный аккумулятор для зарядки. На рисунке 4-2 показана серия ступеней.

Рисунок 5-2.MPPT алгоритм зарядки

Оптом заряда на сцене

В условиях большой зарядки батарея не находится в 100% состоянии заряда, а напряжение батареи еще не заряжено до установочного напряжения поглощения. Контроллер доставит 100% доступной солнечной энергии для зарядки аккумулятора.

Поглощения для сцены

Когда аккумулятор перезаряжен к установочному напряжению поглощения, для поддержания напряжения батареи в установочном положении используется регулирование постоянного напряжения. Это предотвращает нагревание и чрезмерное накопление батареи. Аккумулятор может полностью заряжаться в установочном напряжении поглощения. Установка поглощения компенсируется температурой, если RTS подключен.

Поплавок для сцены

После полной зарядки аккумулятора на стадии поглощения, MPPT уменьшает напряжение батареи до поплавкового напряжения. Когда аккумулятор полностью заряжен, не может быть больше химических реакций и весь ток зарядки превращается в тепло и газирование. Поплавковый этап обеспечивает очень низкую скорость обслуживания зарядки при одновременном уменьшении нагрева и gazing afully заряженной батареи. Целью поплавок является Защита аккумулятора от длительного перезаряда.

Точка поплавка компенсируется температурой, если RTS подключен.

ЖК-дисплей установка Управление

В режиме настройки нагрузки можно установить 4 параметры: 1F (оптическая задержка), 2F (оптическая), 3F (тип батареи), 4F (максимальный ток зарядки)

Нажмите «+» удерживайте в течение 3 секунд, войдите в режим настройки, затем нажмите «+», ЖК будет переключаться между 1F, 2F, 3F, 4F.

Нажмите «-», когда «часы» появится на ЖК-дисплее, входящий в текущий режим. Затем нажмите "+"-", чтобы установить. Если вам не нужно устанавливать другие программы, просто оставьте кнопку в одиночном положении в течение 5 секунд для выхода из режима набора.

Если вам необходимо достичь других настроек, пожалуйста, нажмите клавишу set в течение 2 секунд, вернитесь ко всему режиму набора. Затем нажмите «+», ЖК-дисплей переключится между 1F, 2F, 3F, 4F, нажмите «-» для ввода режима настройки.

5F-это установка емкости аккумулятора, когда батарея стареет, его емкость может изменяться, поэтому необходимо изменить настройки емкости аккумулятора, чтобы сохранить точность чтения батареи.

PV напряжение и PV дисплей питания:

Дисплей контроллера mppt может показать напряжение PV и мощность PV, что было бы проще для клиента, чтобы настроить свою систему и увидеть, сколько энергии генерирует система.

Установка управления нагрузкой (режим настройки 1F00 и 2F00)

1. Сумерки до рассвета (включение света + выключение света)

Когда напряжение солнечного модуля переходит ниже точки NTTV (пороговое напряжение в ночное время) на закате, Солнечный контроллер распознает исходное напряжение и включит нагрузку через 10 минут задержки; когда напряжение солнечного модуля переходит выше точки DTTV (пороговое напряжение дневного времени), Солнечный контроллер распознает Пусковое напряжение и выключит нагрузку после 10 минут задержки.

2. Включение света + таймер (1-15 h ON)

Когда напряжение солнечного модуля находится ниже точки NTTV (пороговое напряжение ночного времени) на закате; солнечный контроллер распознает Пусковое напряжение и включит нагрузку через 10 минут задержки в течение нескольких часов, которые пользователи устанавливают на таймере. Настройка таймера называется "Настройка режима работы нагрузки".

3. Тесты режим

Используется для тестирования системы и того же, что и в сумерках до рассвета. Но нет 10 минут задержки, когда контроллер распознает Пусковое напряжение. Когда ниже пускового напряжения, контроллер включит нагрузку, если выше, он выключит нагрузку.

Тестовый режим позволяет легко проверить установку системы.

4. ручной режим

Этот режим должен включить/выключить нагрузку, установив переключатель.
