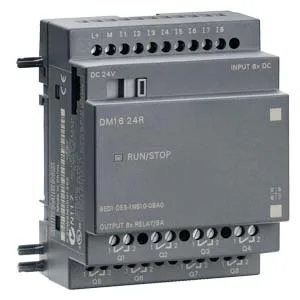

6ED1055-1NB10-0BA0 логотип simatic! DM16 24R, EXP. Реле модуля, 8 DI/8 DO контроллер логического модуля PLC

Описание

Описание продукта:

Логотип! DM16 24R, EXP. Модуль, PU/I/O: 24 V DC/24 V DC/реле, 8 DI/8 DO, 4TE

Товар отменен с 10.10.2018

Установка типа/монтажа
Крепления	На din-рейка 35 мм, 4 распределительных блока в ширину
Напряжение питания
24 V DC	Да
Допустимый диапазон, нижний предел (DC)	20,4 V
Допустимый диапазон, верхний предел (DC)	28,8 V
Цифровые входы
Количество/бинарные входные сигналы	8
Вход напряжения
Тип входного напряжения	Постоянного тока
Для сигнала "0"	<5 V DC
Для сигнала "1"	>, Работающего на постоянном токе 12 В
Вход ток
Для сигнала "0", Макс. (допустимый ток)	1 мА
Для сигнала "1", typ.	2 мА
Входная задержка (для номинального значения входного напряжения)
Для стандартных материалов
При "0" до "1", Макс.	1,5 MS
При "1" до "0", Макс.	1,5 MS
Цифровые выходы
Количество/двоичных выходов	8; Реле
Функциональность/сила короткого замыкания	Нет; Внешний сплавления необходимые
Нагрузка лампы, Макс.	1000 W; 500 Вт при 115 В переменного тока
Для управления цифровой вход	Да
Выход ток
Для сигнала "1" номинальное значение	5 A
Параллельное переключение 2 выходов
Для увеличения мощности	Нет
Частота переключений
С резистивной нагрузкой, Макс.	2 Гц
С индуктивной нагрузкой, Макс.	0,5 Гц
Механический, Макс.	10 Гц
Релейные выходы
Коммутационная емкость связаться с нами
С индуктивной нагрузкой, Макс.	3 пакета (ов)
Частота переключения/контакты/при ohmic нагрузке/максимум	5 A
EMC
Излучение радиопомех acc. EN 55 011
Излучение радиопомех acc. EN 55 011 (предельный класс B)	Да
Степень и класс защиты
IP20	Да
Стандарты, утверждения, сертификаты
CSA	Да
Утверждение UL	Да
FM Утверждение	Да
Морской утверждения	Да
Разработано в соответствии с IEC 61131	Да
В соответствии с VDE 0631	Да
Условия окружающей среды
Рабочая температура
Мин.	0 °C
Макс.	55 °C
Размеры
Ширина	72 мм; 4 WU
Высота	90 мм
Глубина	53 мм

Логотип! Модульная основных вариантов

6ED1052-1CC01-0BA6	Логотип! 24C, 8DI (4AI)/4DO, 200 блоков
6ED1052-1FB00-0BA6	Логотип! 230RC, 8DI/4DO, 200 блоков
6ED1052-1FB00-0BA7	Логотип! 230RCE, 8DI/4DO, 400 блоков
6ED1052-1HB00-0BA6	Логотип! 24RC, 8DI/4DO, 200 блоков
6ED1052-1MD00-0BA6	Логотип! 12/24RC, 8DI (4AI)/4DO, 200 блоков
6ED1052-1MD00-0BA7	Логотип, 12 предметов/24RCE, 8DI (4AI)/4DO, 400 блоков

Логотип! Модульные модули расширения:

6ED1055-1CB00-0BA0	Логотип! DM8 24 модуль расширения,
6ED1055-1CB10-0BA0	Логотип! DM16 24, EXP. Модуль
6ED1055-1FB00-0BA1	Логотип! DM8 230R, EXP. Модуль
6ED1055-1FB10-0BA0	Логотип! DM16 230R, EXP. Модуль
6ED1055-1HB00-0BA0	Логотип! DM8 24R модуль расширения,
6ED1055-1MA00-0BA0	Логотип! AM2 модуль расширения,
6ED1055-1MB00-0BA1	Логотип! DM8 12/24R, EXP. Модуль
6ED1055-1MD00-0BA1	Логотип! AM2 Экспресс-тестов, 2AI-50 .. + 200 отдела/C
6ED1055-1MM00-0BA1	Логотип! AM2 AQ, 2AQ, 0-10 V, 0/4-20MA
6ED1055-1NB10-0BA0	Логотип! DM16 24R, EXP. Модуль
