6G цифровой программный управляемый аттенюатор 30 дБ шаг за шагом 0.25дб OLED дисплей с ЧПУ корпус RF модуль

Описание

Цифровой аттенюатор can0.25dBstep уровень сигнала входной формы регулирующей цепи, он также может использоваться в качестве внутреннего аттенюатора инструментов и оборудования, используется для регулировки уровня мощности в тестовой системе, малый размер, высокая точность, стабильный и надежный, useOLEDDisplay затухание,Затухание может контролироваться верхним компьютером.

\
\

Количество, корпус из CNCAluminum сплава 。

\
\

Ссылка: https://pan.baidu.com/s/1c2SCd7y пароль: glbt верхнее программное обеспечение управления компьютером с числовым управлением аттенюатор Baidu cloud прямая загрузка (старая версия)

\
\
\
\
\
\

Один. Технические индикаторы:

\
\

1. Рабочая частота LF-6GHz

\
\

2. Диапазон регулировки затухания: 0-31,75 дБ

\
\

3. Шаг затухания: 0,25 (дБ)

\
\

4. Потеря вставки: ≤1. 5дб (потеря вставки высокочастотного терминала будет немного больше)

\
\

5. Коэффициент стоячей волны: ≤1. 4

\
\

6. Точность затухания: ± дБ Макс.

\
\

7. Номинальная мощность: ≤1вт

\
\

8. Форма разъема: SMA (внутренняя головка, внутреннее отверстие внешнего винта)

\
\

9. Диапазон температур:-10℃ ~ + 50℃ (функция)

\
\

-40℃ ~ + 70℃ (не работает)

\
\

10. Контурный Размер: 55X40X16,5 мм (эксклюзивный интерфейс, SMASalient part9 мм)

\
\

11. Вес: 57 г

\
\

12. Входное Выходное сопротивление: 50 Ом

\
\

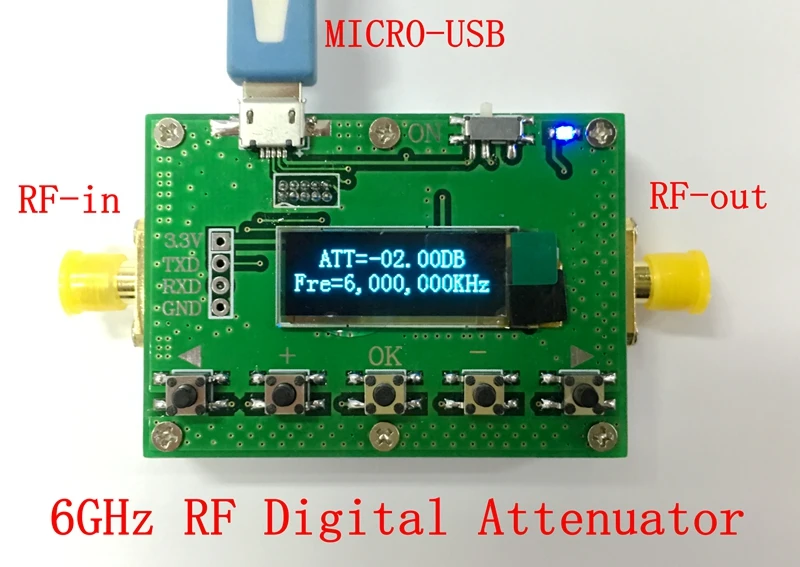

Два. Физическая карта:

\
\

\
\

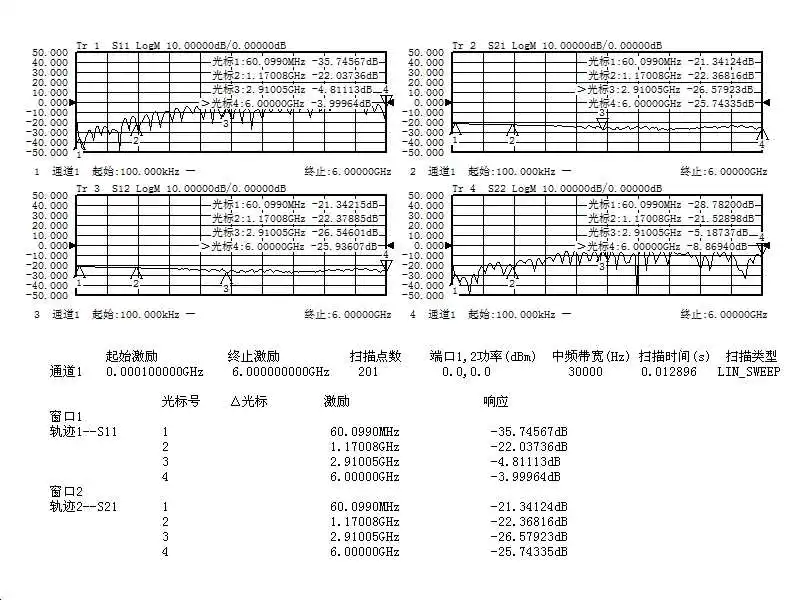

Три. Результаты измерений:

\
\

1. Набор затухания to1DBHourSparameter

\
\

\
\

2. Набор затухания to2DBHourSparameter

\
\

\
\

3. Набор затухания to5DBHourSparameter

\
\

\
\

4. Набор затухания to10DBHourSparameter

\
\

\
\

5. Набор затухания to15DBHourSparameter

\
\

\
\

6. Набор затухания to20DBHourSparameter

\
\

\
\

7. Набор затухания to25DBHourSparameter

\
\

\
\

8. Набор затухания to30DBHourSparameter

\
\

\
\

9. Набор затухания to31. 75 dbhoursparameter

\
\

\
\

3. Анализ последовательного протокола связи

\
\

Числовым программным управлением аттенюаторATT-6000Общая структура протокола принимает режим командной линии, скорость передачи данных составляет115200bpsОтПКОформите заказ, исконный разбор выполнения, затем верните результат вПКМашина, команды только строчныеA ~ zНомер0-9 (США);, Конец каждой команды является разрывом линии (шестиугольная как“0x0a"Возможно'/Н)

\
\

Команды связи включают три типа команд:wКоманда

\
\

Wv0Команда: Установите затухание выходного сигнала

\
\

Формат:Wv0xxxx + 0x0aОбщие8Байт;

\
\

Среди"Xxxx"4Значение затухания представлено числами, такими как:

\
\

Wv01150 \ n: Означает, что затухание записи:11.5DB (Максимальное затухание:0-3175Шаг за шагом25)

\
\

Конвертировать в16Двойная система, а именно:0X77 0X76 0X30 0X31 0X31 0X35 0X30 0X0a

\
\
\
\

2019 версия после года с возвратным значением: «ok \ r \ n» значение формата текста возвращено после получения корректных данных

'
