Описание
KIVOTEK6x2 HDMI матричный коммутатор 4 K HDMI 6 на 2 матричный переключатель адаптер аудио EDID/ARC/аудио экстрактор, PIP для HDTV CCTV DVD Бесплатная доставка
-KVT-962
(6x2 HDMI матричный переключатель, 2 порта HDMI матричный переключатель, 6-2 HDMI матричный переключатель, 6x2 пути HDMI матричный переключатель. Матричный Коммутатор HDMI 6x2, Матричный Коммутатор HDMI 6 на 2
6x2 HDMI 4 K матричный коммутатор, 6x2 портов 4 K HDMI матричный коммутатор, 6-2 4 K HDMI матричный коммутатор, 2 способа HDMI 4 K матричный переключатель. Матричный коммутатор 4 K HDMI 6x2, матричный коммутатор 4 K HDMI 6-2.)
Введение
Матрица HDMI 6x2 поддерживает функции PIP, ARC, 4 K и 3D, которые могут переключить или разветвить шесть источников ввода HD на два HD-дисплея. Он также может сделать аудио извлечение оптическим портом или портом hp. Функция ARC позволяет вернуть аудио на телевизор в av-ресивер; Функция PIP позволяет выбирать канал входных источников, просматривая небольшое окно изображения на дисплее.
Наши устройства предлагают решения для шума, пространства и безопасности, управления центром обработки данных, распределения информации, презентаций в конференц-зале, в школьной и корпоративной среде обучения.
Особенности
-Шесть входов HDMI переключаются или разделяются на два hd-дисплея.
-HDMI поддерживает Full HD, 3D и 4 K x 2 K видео
-Любой вход HD Источник может сделать аудио извлечение с помощью SPDIF или 3,5 мм аудиовыход для наушников.
-HDMI для достижения синхронизации разделения аудиосигнала.
-Поддержка 2,0/5,1/ADV трех видов аудио режимов
-Sup порт s ARC, ТВ Аудио будет возвращать и выключается оптическим портом; (только выход порт sup порт s ARC функция).
-Поддерживает HDMI аудио Разделение, может выводить с помощью оптических и 3,5 мм наушников одновременно
-Поддержка SPDIF цифрового аудио формата: Dolby digital (AC3), DTS и LPCM2.0
-Поддержка функции PIP: есть одна основная картинка и пять небольших фотографий, он может сделать переключатель источников ввода с помощью кнопки или пульта дистанционного управления.
Светодиодный индикатор: когда источник или раковина работает, светодиодный
-Поддержка ИК-пульта дистанционного управления и кнопки на управлении устройством.
-Светодиодный светильник состояния позволяет легко узнать рабочий статус.
-Память отключения питания
-Отсутствие потери качества
-Нужен источник питания DC5V/2A
Технические характеристики:
Разрешение HDMI ............................... 4 K X 2 K/3D/1080 p/1080i/720 p/576 p/576i/480 p/480i
Поддержка аудио формата HDMI ................................. DTS-HD/Dolby-trueHD/LPCM/DTS/Dolby-AC3/DSD
Цифровой аудиовыход поддерживаемый формат аудио ........................... LPCM2.0/Dolby AC3/DTS
Частота дискретизации цифрового аудиовыхода ......................... 32 кГц, 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц, 176,4 кГц, 192 кГц
Максимальная пропускная способность передачи данных ...................................................................... 300 МГц
Максимальная скорость aud 9,0 Гбит/с
Вход/Выход TMDS сигнала. .............................................................. 0,5 ~ 1,5 Вольт p-p
Вход/выход DDC сигнала ................................................................. 5 вольт p-p (ttl)
Расстояние входного кабеля ...... ................ ≤10m (1080 P)/5 M (4 K) AWG26 HDMI Стандартный кабель
Выход кабель расстояние ....................... ≤15m (1080 P)/5 M (4 K) AWG26 HDMI Стандартный кабель
Максимальный рабочий ток .................................................................................... 700mA
Формат адаптера питания ................... Вход: AC (50 Гц, 60 Гц) 100-240 В; Выход: 5 в пост. Тока/2 А
Диапазон рабочих температур .....................................................................-0 до + 40℃
Для хранения Температура диапазон ..................................................................... От-20 до + 60℃
Диапазон рабочей влажности ............................................. от 5 до 85% относительной влажности (без конденсации)
Диапазон влажности хранения ................................................. 5 до 95% относительной влажности (без конденсации)
Размеры (Д x Ш x В).................................................................. 205x74x26 (мм)
Вес .......................................................................................................... 440 г
Физическое подключение, показывающее изображение:
Рисунок 1,0 на передней панели
HDMI IN6: входной интерфейс HDMI
HDMI IN5: входной интерфейс HDMI
A (1-6): 1-6 входной светодиодный светильник состояния при выходе из A
B (1-6): 1-6 входной светодиодный светильник состояния при выходе из B
A-B: HDMI выход A, выход B аудио вытяжка светодиодный светильник состояния
ARC: Светодиодный светильник с индикатором состояния дуги
Светодиодный индикатор: дуга включается, затем выводит Аудио ТВ через оптический порт.
Светодиодный: ARC выключить, затем выход HDMI аудио оптическим и 3,5 мм разъемами для наушников.
2,0: 2CH аудио светодиодный статус светильник
5,1: 5CH аудио светодиодный светильник состояния
ADV: Advance аудио светодиодный светильник состояния
ИК: ИК-приемником
Выход A: кнопка переключения вывода HDMI A
Выход B: кнопка переключения выхода HDMI B
ARC: ARC включает/выключает ключ (Телевизор должен поддерживать ARC, эта кнопка воплотится. Если ARC включается, то выводите Аудио ТВ по оптическому Порту.)
Аудио: кнопка переключения для режима аудиовыхода, он может выбрать 2,0, 5,1, ADV [Advance Audio] три вида режима аудиовыхода, циркулируя переключение (при переключении на 5,1 аудиовыход, терминал приема цифрового аудиосигнала должен поддерживать декодирование DTS/DOLBY-AC3, Или терминал приема аудиосигнала не будет иметь выхода звука; если нужен терминал приема аудиосигнала, может выводить аудио, пожалуйста, переключитесь в режим 2,0 аудио. Когда аудиовыход переключается в режим ADV [Advance audio], формат аудиовыхода будет определяться приемной звуковой сигнал, возможность декодирования. Разветвитель выдает 7,1 канальный звуковой сигнал, в то время как выходной конец соединяет av-усилитель с портом HDMI, который поддерживает 7,1-канальное аудио декодирование. (источник HD сам по себе составляет 7,1 канала)

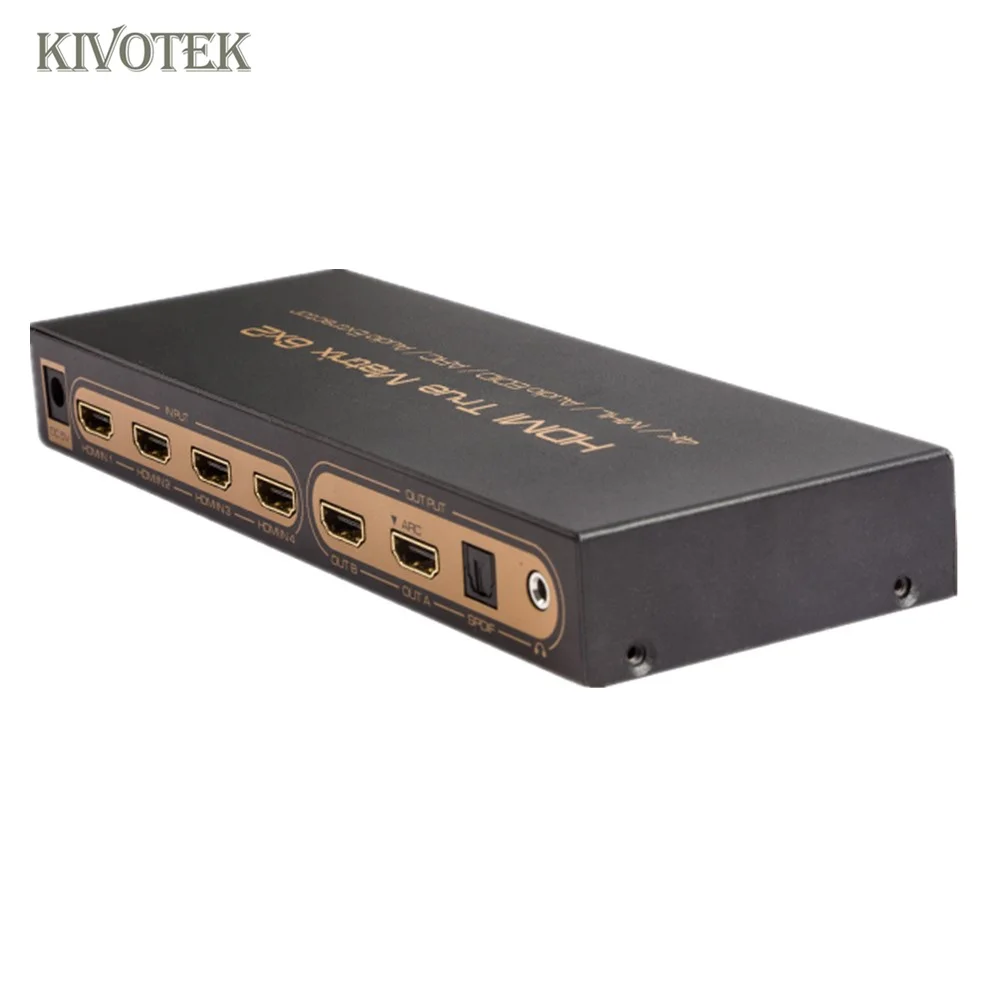

Рисунок 1,1 на задней панели
5 в пост. Тока: 5 В DC-DC интерфейс питания
HDMI IN 1-HDMI IN4: входной интерфейс HDMI
Выход B: выходной интерфейс HDMI B
Выход A: выходной интерфейс HDMI A (поддерживает функцию ARC).
SPDIF: оптический выходной интерфейс SPDIF
: 3,5 мм выход аудиосигналаЭксплуатация и подключение:
1. Подключите один кабель от каждого устройства-источника HDMI в Матричные входы HDMI.
2. Подключите один кабель от каждого дисплея (монитора или проектора) в Матрицу HDMI
Выходов.
3. Использовать оптический кабель для подключения выходного порта SPDIF с av-ресивером.
4. Использовать аналоговый av-кабель для подключения 3,5 мм порта для наушников устройства с активным
Динамиков.
5. Чтобы использовать пульт ДУ или кнопку на устройстве для переключения источника ввода.
6. Для подключения адаптера 5 В к устройству.
В посылка включает в себя:
1. 6x2 HDMI матричный переключатель
2. Удаленный доступ Управление
3. Адаптер питания постоянного тока 5 В
4. Руководство пользователя
6x2 HDMI матричный переключатель, 2 порта HDMI матричный переключатель, 6-2 HDMI матричный переключатель, 6x2 пути HDMI матричный переключатель. Матричный Коммутатор HDMI 6x2, Матричный Коммутатор HDMI 6 на 2
6x2HDMI 4 K матричный коммутатор, 6x2 портов 4 K HDMI матричный коммутатор, 6-2 4 K HDMI матричный коммутатор, 2 способа HDMI 4 K матричный переключатель. Матричный коммутатор 4 K HDMI 6x2, матричный коммутатор 4 K HDMI 6-2.
