7 V-12 V 3/4 провода с бесщеточным двигателем постоянного тока Привод доска Скорость Управление зарядная Модульная плата оптической накопитель на жестком диске мотор Управление;

Описание

Спецификация:

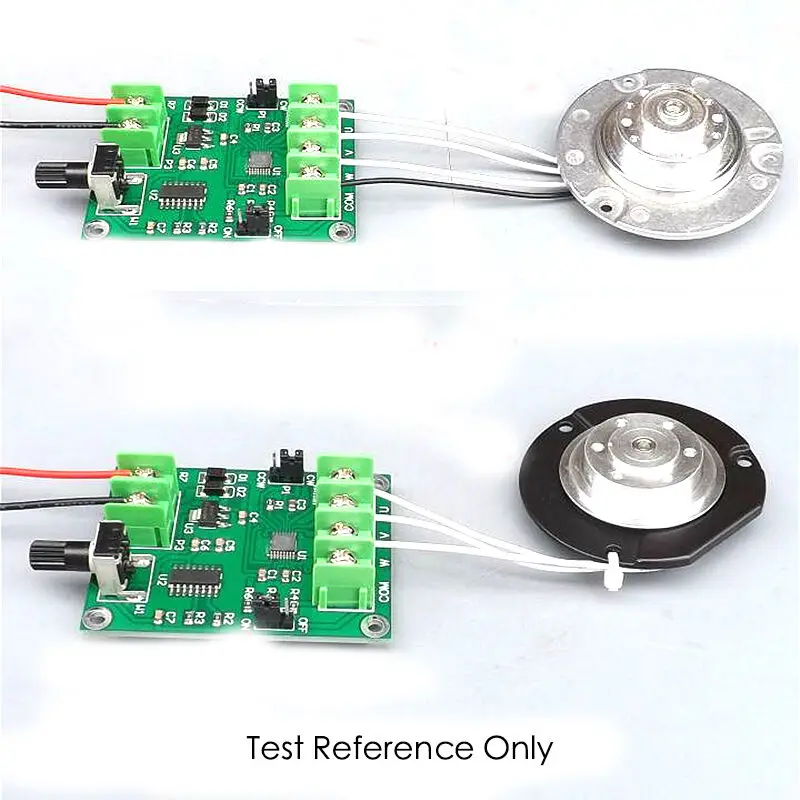

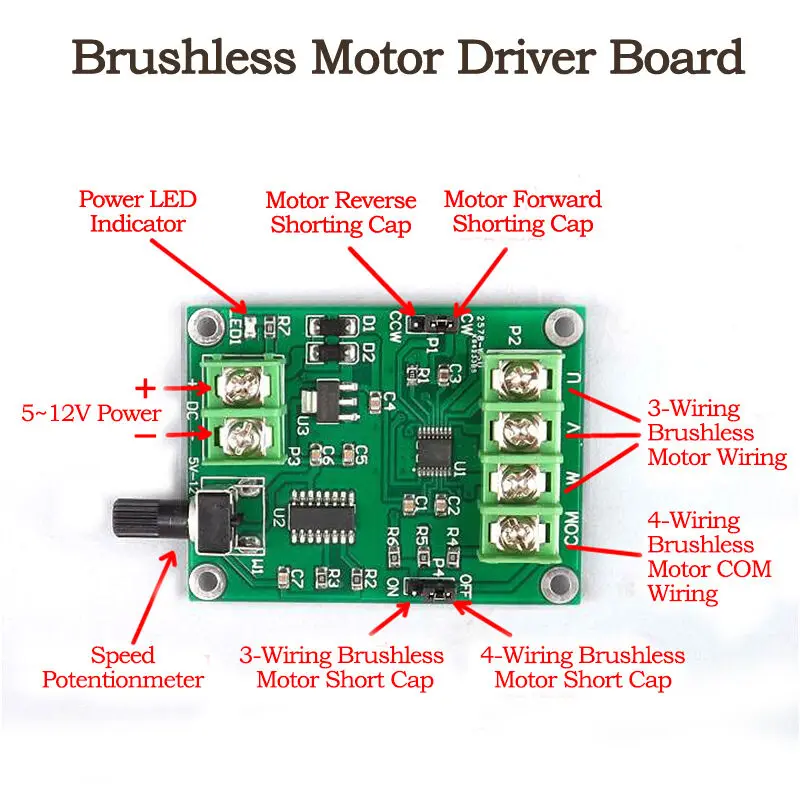

Этот диск доска может управлять накопитель на жестком бесколлекторных двигателей, оптический привод бесщеточные двигатели и других миниатюрных 3-провод или 4-провод зал бесщеточные двигатели

Плата драйвера имеет защиту от обратного напряжения, защиту от перегрузки по току, защиту от короткого замыкания, простую проводку, и очень беззаботно в использовании.

Основные параметры:

[Размер]: 59,5 мм * 44 мм

[Напряжение привода] 7-12 В постоянного тока

[Рабочий ток] ≤ 1.2A

[Диапазон скоростей] 0%-100%

[Контроль инверсии фазы] Да

[Обратная защита от напряжения] Да

[Защита от перегрузки по току] Да

[Защита от короткого замыкания] Да

7 V-12 V 3/4 провода с бесщеточным двигателем постоянного тока Привод доска Скорость Управление зарядная Модульная плата оптической накопитель на жестком диске мотор Управление;

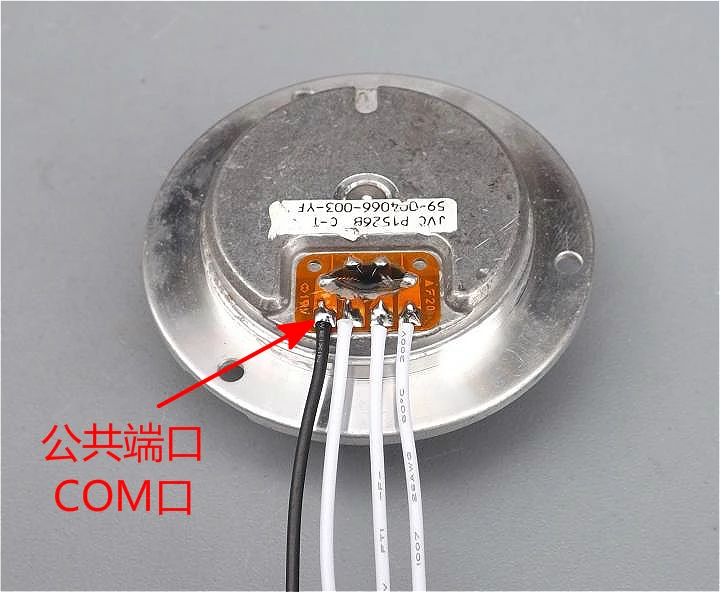

Как определить общий выход из 4-х проводной мотора: Применение мультиметр сопротивления * 1, чтобы измерить четыре клеммы отдельно. Один из клемм и три других клемм имеют наименьшее и равное сопротивление. Затем этот терминал является com-терминалом, который является общим терминалом. Терминал. Дисковод автоматически распознает 3-провод или 4-провод бесколлекторных моторов. 4-проводная бесщеточные двигатели, а также можно подключить без COM провода.
