Описание

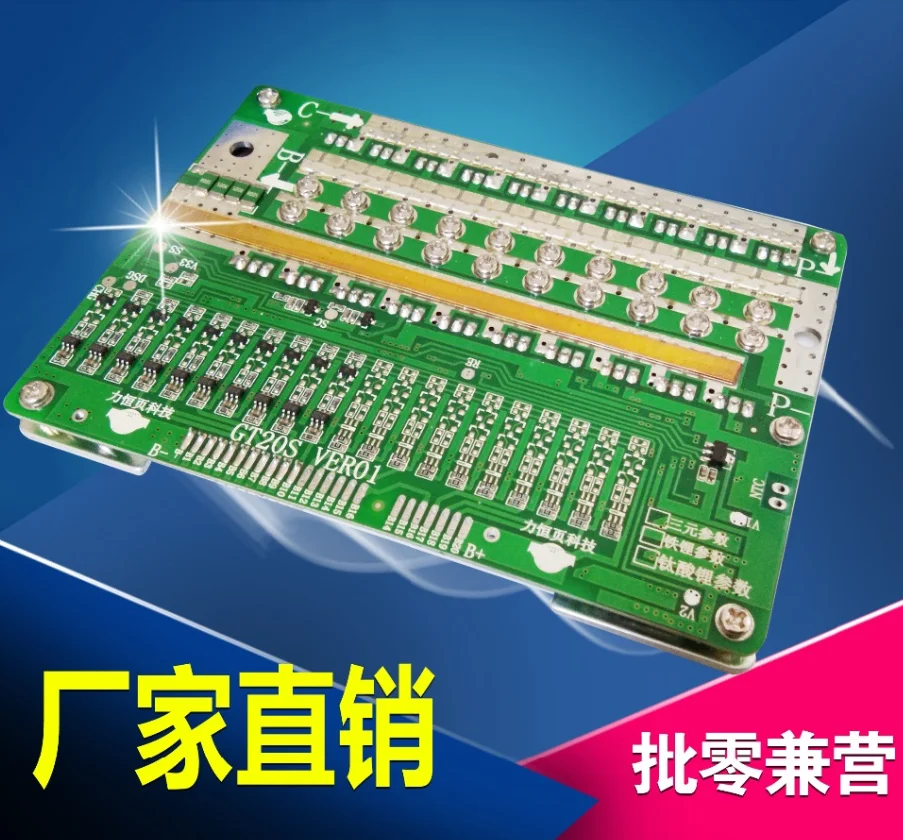

72В bms 20 S 30A/40A/50A/60A/80A/100A/120A Защитная плата для 3,7 в литий-полимерный литий-ионный аккумулятор 72 в электродвигатель велосипеда

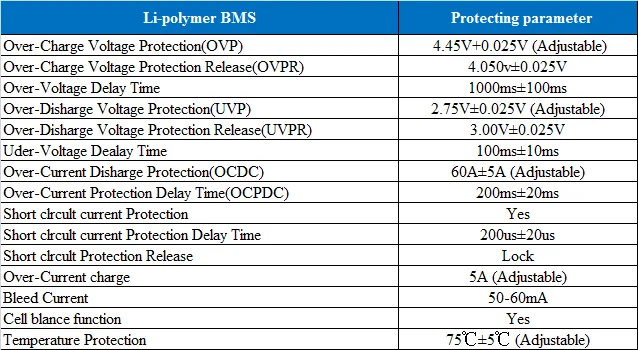

Технические характеристики:

Размер: l136мм * Ш 95 мм * t10мм

(40A ~ 120A непрерывный рабочий ток с сбалансированными алюминиевыми плавниками)

● Self-разработана гибких соответствующий 20-серия литий-ионный аккумулятор резервная плата используется для литий манганат, трехкомпонентная литиевая, литиевая cobaltate аккумулятор Защитная панель для електричюеского инструмента, резервная плата, трёхмерными чертёжами Защитная плата, плата защиты робота и т. Д.

● Высокоточное Обнаружение напряжения, точность обнаружения ± 25 мВ

● Оснащен встроенным сбалансированным управлением, максимальный сбалансированный ток может достигать 150 мА

● Низкое энергопотребление, <50uA

● Возможность гибко отвечать требованиям разделения или одного порта зарядки и разрядки цепи

● Полные функции защиты, включая защиту напряжения заряда и разряда, тока заряда и разряда, короткого замыкания, высокой температуры (выбор клиента) защиты

● Рабочий ток: 30A ~ 120A (независимый выбор, чем выше ток, тем выше цена)

● Оснащен кабелем для облегчения проводки и установки клиента!

72 в bms 20S 30A 40A 50A 60A 80A 100A 120A Защитная плата для 3,7 в литий-полимерный литий-ионный аккумулятор 72 В Электродвигатель для электровелосипеда

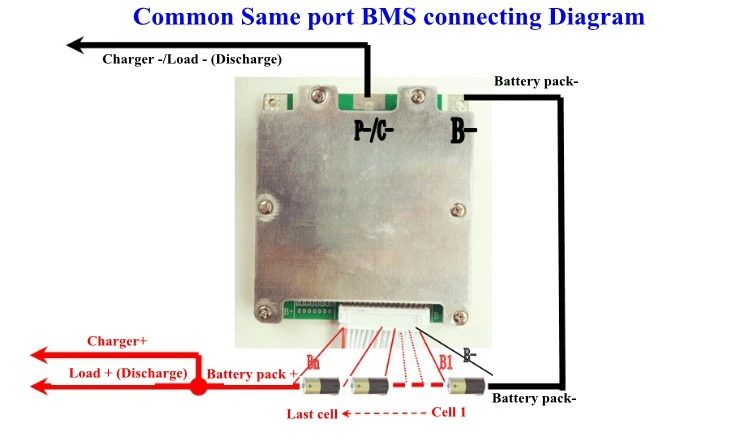

Установка руководство

(Обратите внимание на тот же порт и отдельный порт)

72 в bms 20S 30A 40A 50A 60A 80A 100A 120A Защитная плата для 3,7 в литий-полимерный литий-ионный аккумулятор 72 В Электродвигатель для электровелосипеда

Беря отрицательный полюс аккумуляторного блока в качестве опорной точки, а также в качестве первого аккумулятора, от нижней до верхней части, показанной на рисунке, это B1 (первая ячейка) и B2 (вторая ячейка). Bn (nth cell)

Способ подключения:

1. Во-первых, подключите «отрицательный» Аккумуляторный блок к «B-» на BMS плате с черной линией.

2. подсоедините первый кабель (B-) к отрицательному полюсу первой ячейки, Подсоедините второй кабель (B1) к положительному полюсу первой ячейки, а третий (B2) ко второй клетке положительный, и так далее. Bn (последний провод) также быть подключен к положительному полюсу последней ячейки, которая является положительным полюсом (B +) батареи.

3. Используйте устройство напряжения, чтобы определить, соответствует ли напряжение каждого прилегающего двух клемм кабельного терминала напряжению аккумулятора.

4. Если вышеуказанные шаги верны, вставьте кабель и проверьте, равен ли выход общей напряжению аккумуляторного блока.

Значение Выход является следующим:

1.) напряжение между отрицательным зарядным устройством и B +

2.) напряжение между отрицательным терминалом нагрузки и B +;

Примечание:

1. При установке платы защиты, пожалуйста, зафиксируйте ее прочно, будьте осторожны, чтобы не встряхнуть и другие причины, вызванные расшатыванием!

2. во-первых, чтобы приварить каждый кабель к подходящему сотовому полюсу, затем поместите кабельный терминал в вилки платы, (пожалуйста, не вставляйте кабельный терминал, а затем сварочные элементы, для предотвращения повреждения платы защиты от сварки!)
