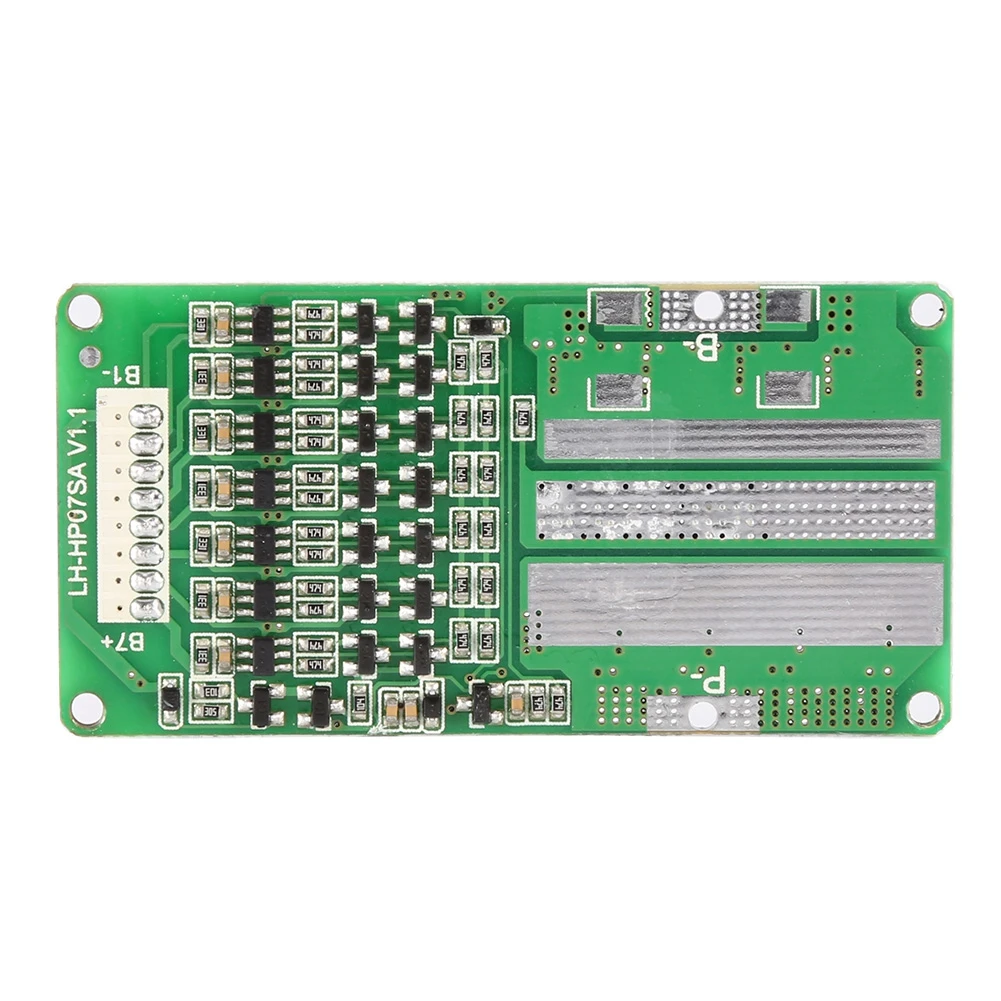

7S 24V 20A литий-ионный аккумулятор 18650 BMS PCB PCM Защитная плата с балансом для электровелосипеда

Описание

Особенности:

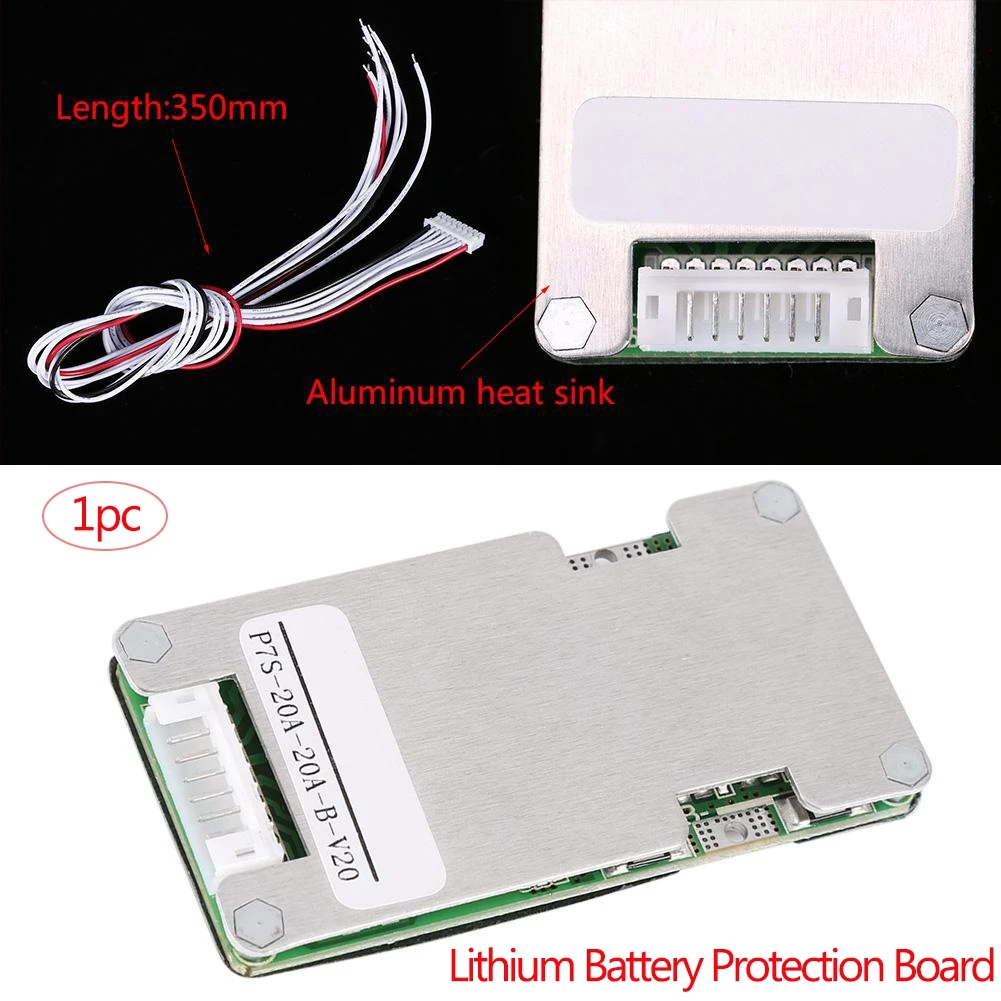

Плата защиты для 7 серий 18650 литий-ионных аккумуляторов 3,6 В/3,7 в. Стабильные различные защитные функции для зарядки и разрядки, такие как точная защита от перезаряда, защита от перегрузки, защита от перегрузки по току и защита от короткого замыкания. Батареи ядро аппаратной сбалансированной обработки, правильный сбалансированный ток, разумное сбалансированное излучение тепла, не влияет на производительность аккумуляторного блока. Он имеет алюминиевый лист, который увеличит тепловыделение Для MOS трубки, и продлит срок службы MOS трубки. Низкое энергопотребление, это может экономить энергию.

Параметры:

Минимум	Типичное	Максимальная	Блок	Обратите внимание
Рабочая Напряжение	19,6	29,75	V	Схема normall Рабочий диапазон
Потребляемый ток	20	50	МкА	Напряжение одиночной батареи 3,6 В
Операционной Температура	-20	+ 70	℃	Normall Диапазон рабочих температур
Относительная влажность	90%	(Без конденсации)
Для хранения Температура	-40	+ 85	℃	Влажность менее 90%, без конденсации
Высота над уровнем моря	4000	М
Зарядка Напряжение	29,75	V	CC-CV

Функция	Тесты товара	Символ	Тесты состоянии	Минимум	Типичное	Максимальная	Блок
Защита от перезарядки защиты	Напряжение	Vc1	За отдельную плату по бездорожью	4,200	4,250	4,300	V
	Время задержки	Tc1	/	10	1000	1700	MS
	Снимают Напряжение	Vc2	/	4,150	4,190	4,240	V
Зарядный ток никель-металл	Обычный	Ioc	/	20	А
Балансировка Функция	Начните Напряжение	/	4,150	4,200	4,250	V
	Балансировка ток	/	20	35	MA
Защита от разрядки	Напряжение	Vd1	При разрядке off	2,700	2,800	2,900	V
	Время задержки	Td1	/	10	200	500	MS
	Снимают Напряжение	Vd2	/	2,900	3,000	3,100	V
	Восстановления состоянии	/	/	Отключения нагрузки
Перегрузки по току Portecion	Защита от перегрузки по току 1	Ioc1	60	100	А
	Время задержки защиты от перегрузки по току 1	Toc1	20	200	MS
Разряда перегрузки по току снятия	Состояние восстановления протециона по току	/	/	Отключения нагрузки
Ток разряда	Макс. Ток непрерывного разряда	Ioc	-	-	-	20	А
Защита от короткого замыкания	Время задержки	Tshort	300	600	МКС
Восстановление	/	/	Отключения нагрузки
Внутреннее сопротивление	Внутреннее сопротивление разрядной цепи (МОм)	Ron1	/	/	20	Г-н
Само Мощность потребления	Режим работы	Icc1	/	20	50	МкА

Размер: 65*33*7 мм/2,56*1,3*0,27"

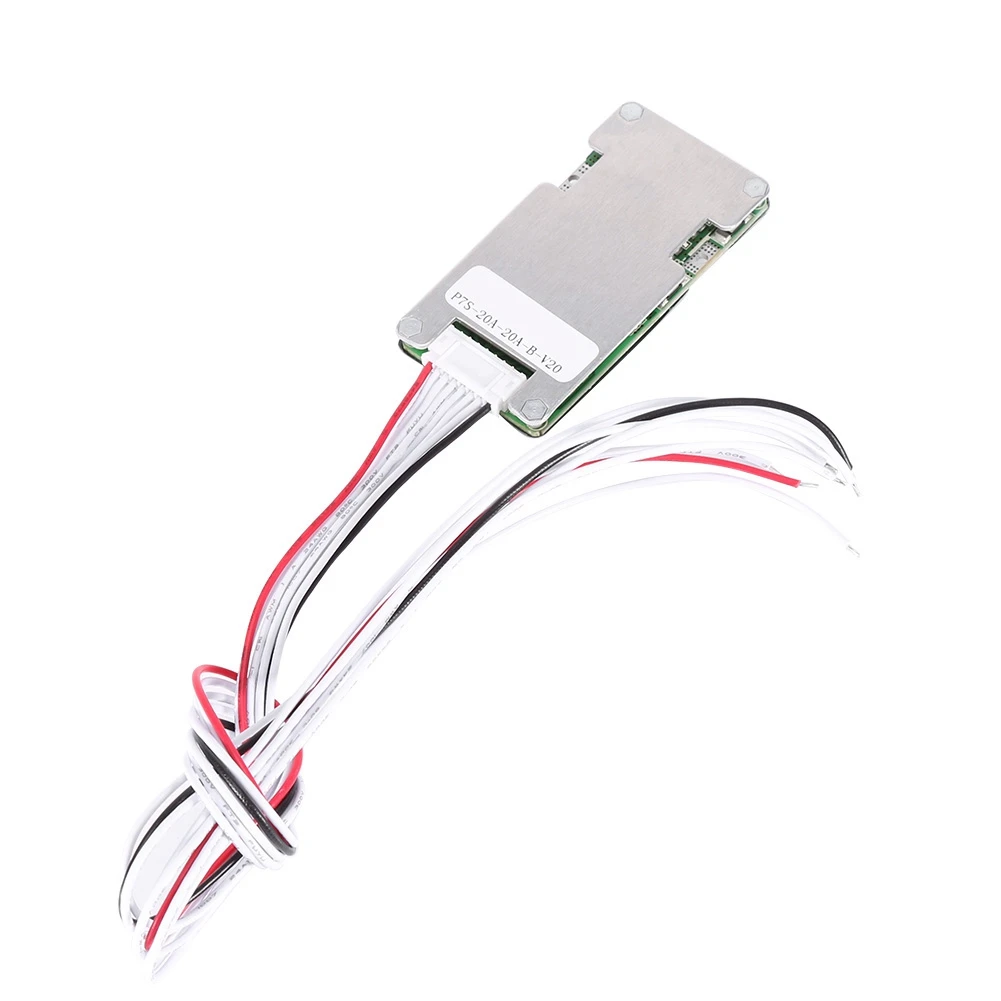

Длина провода: 350 мм/13,77"

Посылка список:

1 * резервная плата

Упаковочный лист
