8.5Nm Nema34 86 мм AC DC DSP шаговый двигатель с замкнутой обратной связью мотор+ Драйвер+ 400 Вт 60 в DC комплект питания Hybird кодировщик Легкий шаг сервопривода 3 комплекта

Описание

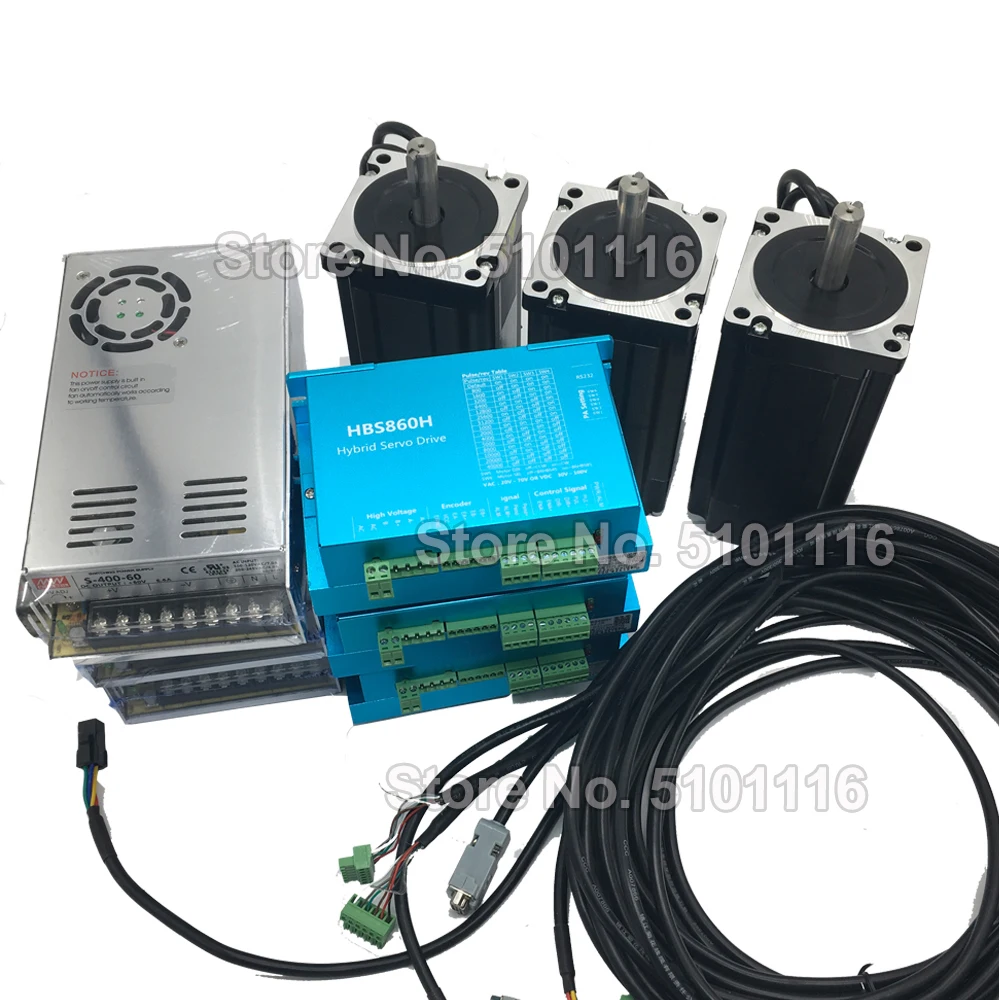

1. Посылка список

3 X HBS860H с охлаждающим вентилятором

3 X 86HBS858. 5NmМотор

3 X 400 W 60VDCПитание

3 X 3 м кодирующего устройства

3 X 3 м Мощность кабель

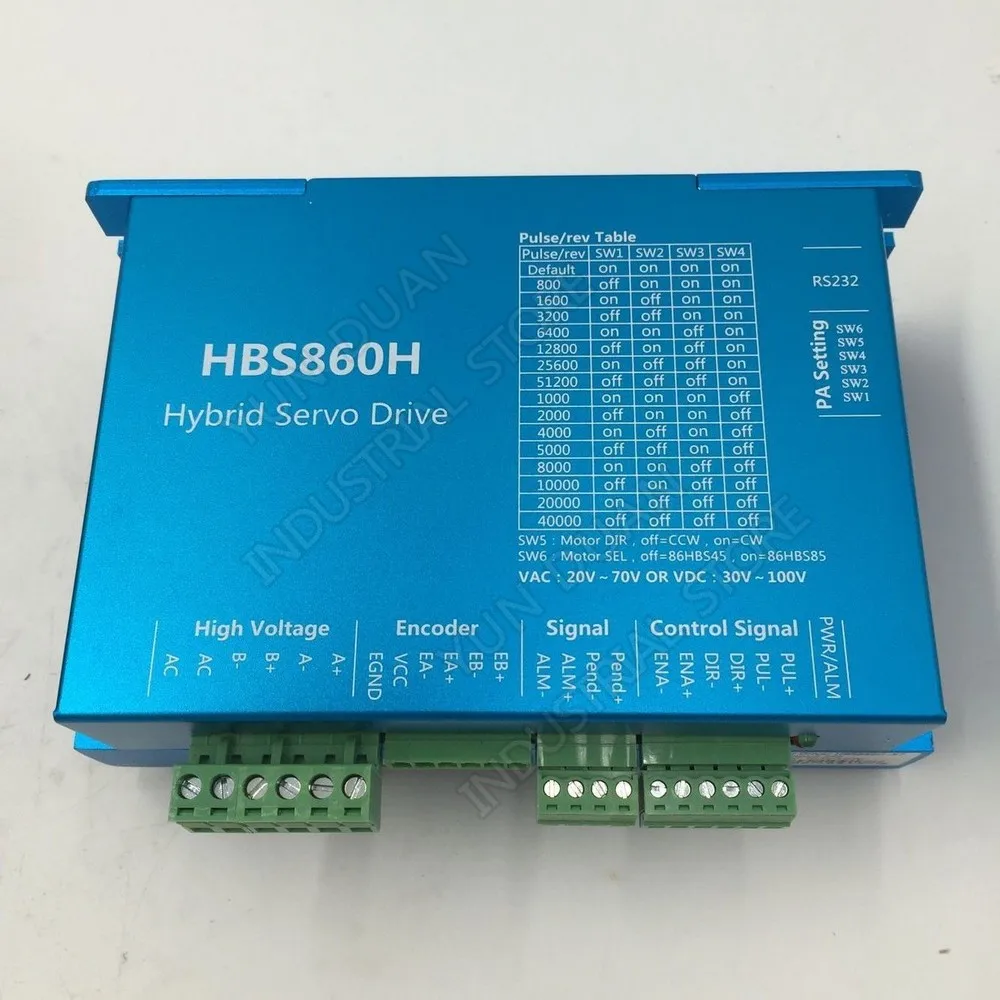

2. Функциональные характеристики привода:

Модель:HBS860H

Тип: DSP шаговый двигатель с замкнутой обратной связью привода

Максимальный ток:8A

Частота импульсного отклика: 200 кГц

Микрошаговый драйвер:200 ~ 51200ppr

Вход Напряжение:20 ~ 80VAC/30-110VDC

Защитная функция: Перенапряжение, Перегрузка по току, ошибка отслеживания, защита от перенапряжения

Входной сигнал: ПоддержкаPUL/DIRИС заглушкой по часовой стрелке против часовой стрелкиРежимов (разница)

Совместимость:5 ~ 24 VСигнал (не нужен резистор)

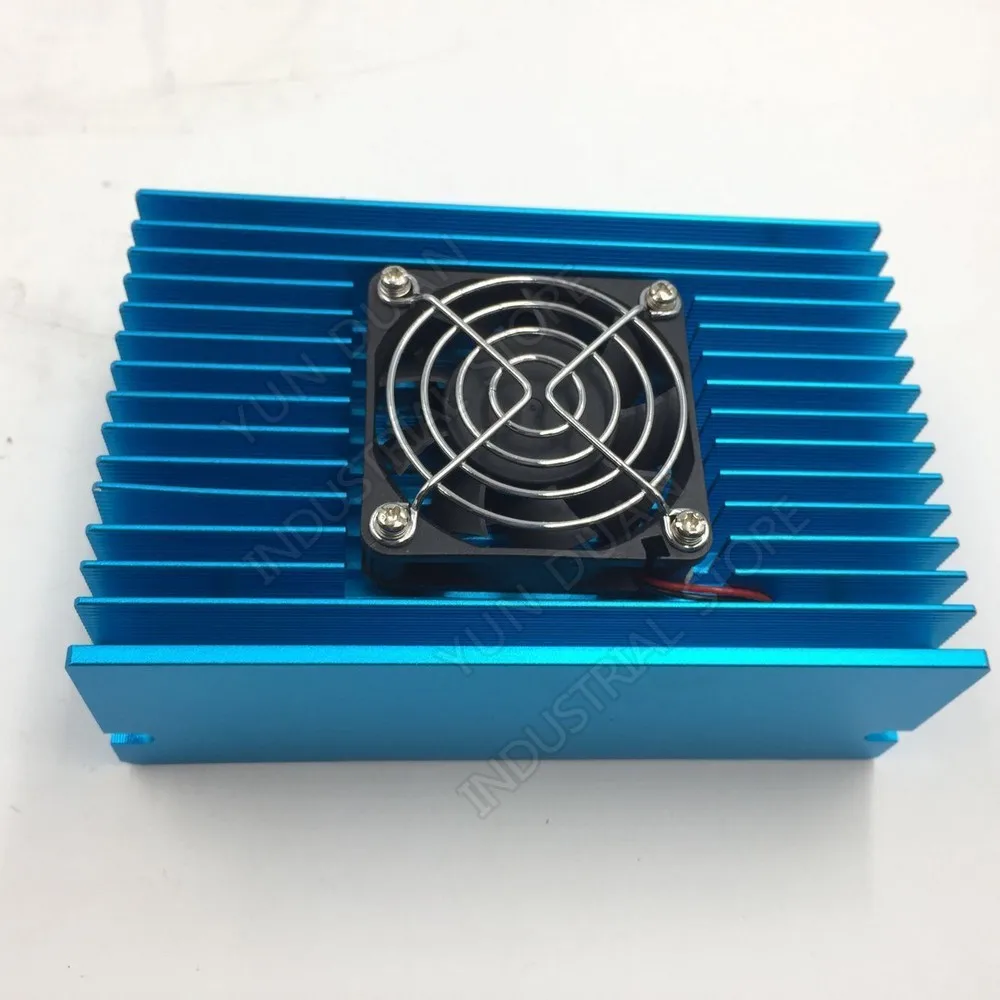

Тип охлаждения:С воздушным охлаждением

Ток логического сигнала: 7-16 мА

3. Выбор микрошагов и Настройка тока:

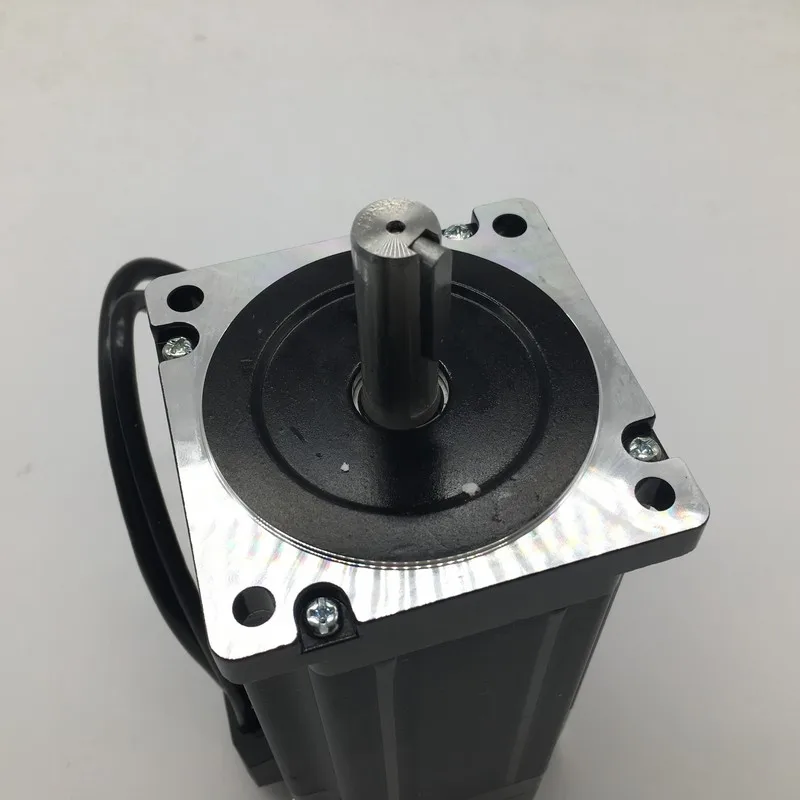

4. Электродвигатель:

Фланец:NEMA34 86 мм

Угол шага:1,8 градусов

Трехфазный: 2PH

Держать крутящий момент:8.5NM

Номинальная Скорость:1000 об/мин

Энкодер: 1000 линия

Номинальное напряжение/ток: 3,36 V/5.6A

Сопротивление: 0.6ohm

Индуктивности: 5.5mH

Класс изоляции: B

Инерция ротора: 2500 г. См2

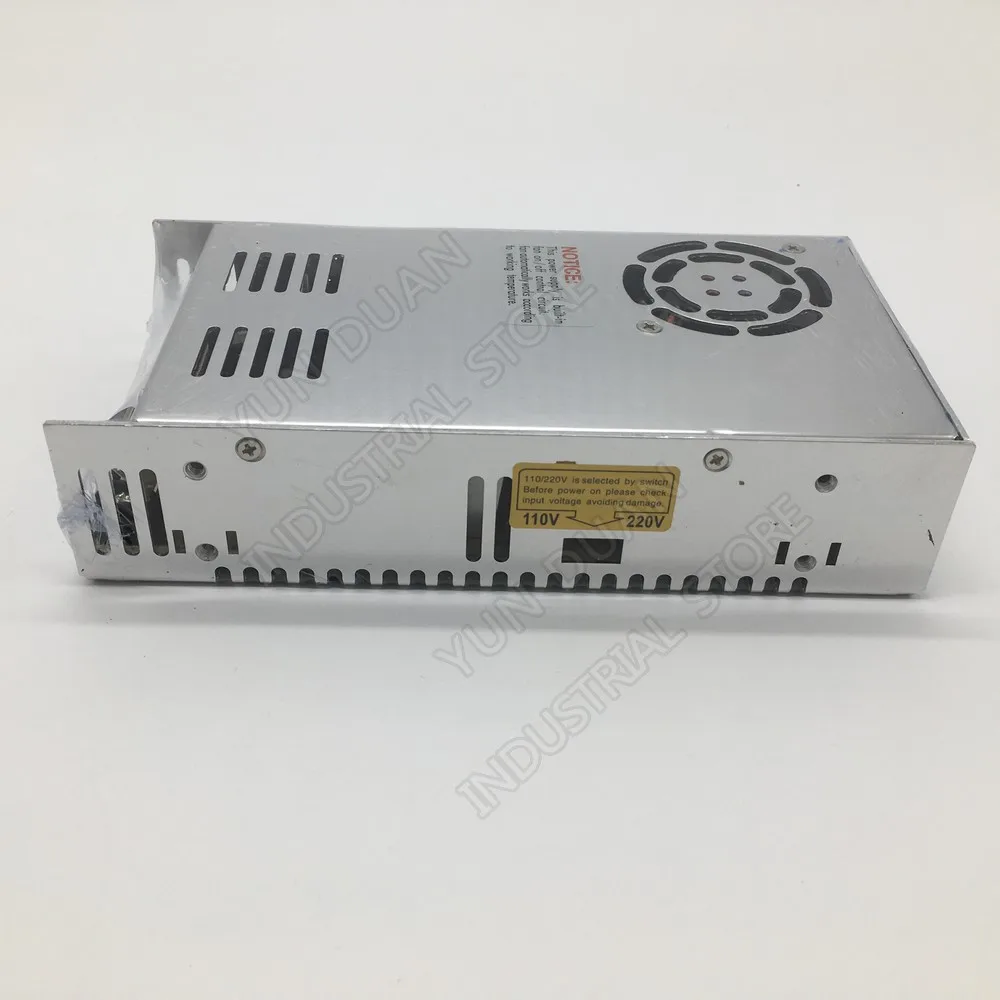

5. Параметры источника питания:

Модель:S-400-60

Мощность:400 W

Входное напряжение (AC):110 В/220 В (+-10%)

Выходное напряжение:60VDC

Выход ток:6.6A

Соответствие нормам безопасности:CCC/fcc/ce
