8.5Nm Nema34 86 мм AC DC DSP шаговый двигатель с замкнутой обратной связью мотор драйвер Hybird кодер Легкий шаг сервопривода и Планетарный Редуктор Комплекты

Описание

1. Посылка список

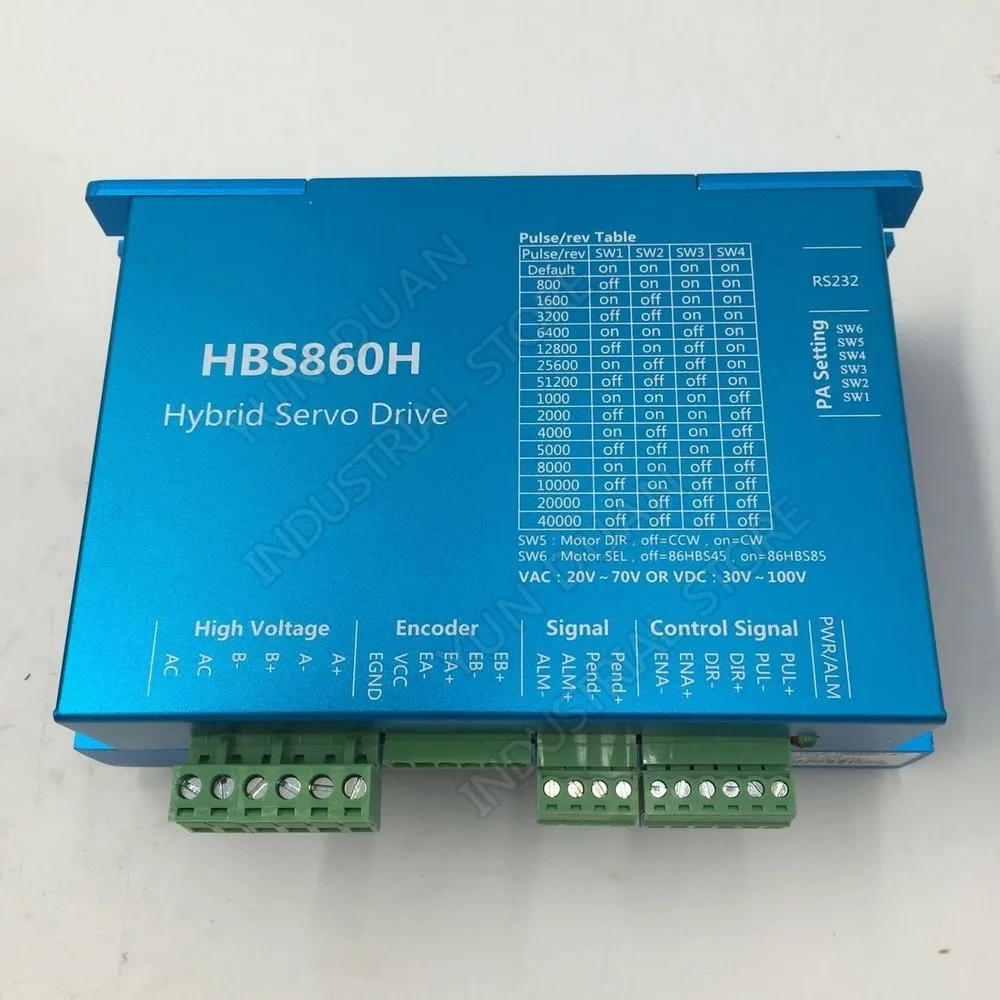

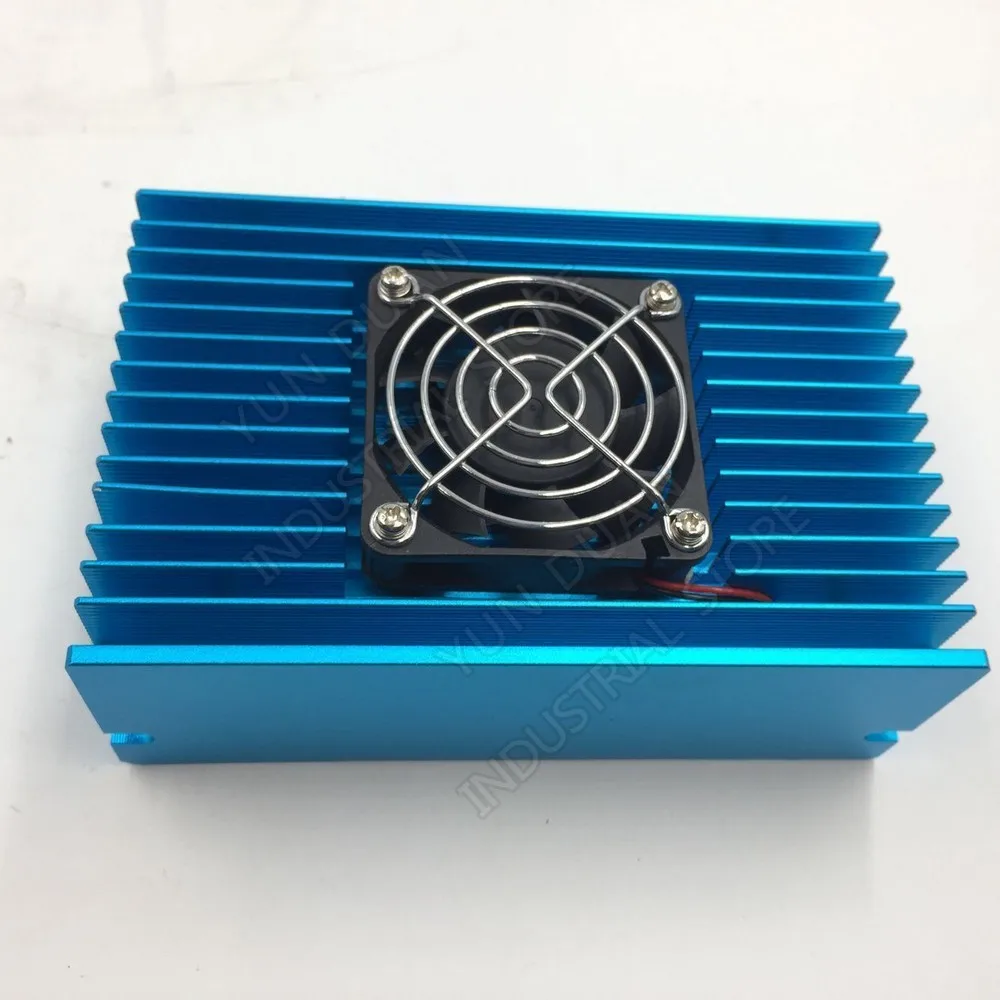

1 шт. HBS860H с охлаждающим вентилятором

1 шт. 86HBS458.5NmМотор

1 шт. NEMA34Планетарный редуктор

1 шт. 3 м кодер кабель

1 шт. 3 м кабель питания

2. Функциональные характеристики привода:

Модель:HBS860H

Тип: DSP шаговый двигатель с замкнутой обратной связью привода

Максимальный ток:8A

Частота импульсного отклика: 200 кГц

Микрошаговый драйвер:200 ~ 51200ppr

Вход Напряжение:20 ~ 80VAC/30-110VDC

Защитная функция: Перенапряжение, Перегрузка по току, ошибка отслеживания, защита от перенапряжения

Входной сигнал: ПоддержкаPUL/DIRИС заглушкой по часовой стрелке против часовой стрелкиРежимов (разница)

Совместимость:5 ~ 24 VСигнал (не нужен резистор)

Тип охлаждения:С воздушным охлаждением

Ток логического сигнала: 7-16 мА

3. Электродвигатель:

Фланец:NEMA34 86 мм

Угол шага:1,8 градусов

Трехфазный: 2PH

Держать крутящий момент:8.5NM

Номинальная Скорость:1000 об/мин

Энкодер: 1000 линия

Номинальное напряжение/ток: 3,36 V/5.6A

Сопротивление: 0.6ohm

Индуктивности: 5.5mH

Класс изоляции: B

Инерция ротора: 2500 г. См2

4.Планетарный редуктор характеристики:

Тип продукта: Планетарная коробка передач

Фланец: 86 мм Nema34

Скорость Комплект поставки:3:1 4:1 5:1 6:1 8:1 10:1 16:1 20:1 24:1 30: 1 36: 1

(Мы предлагаем различные скорости,Пожалуйста, оставьте нам сообщение о соотношении скорости, которое вам нужно.)

Вход вала:14 мм

Выход вала:14 мм

• Длина:82,5 мм(1 трехступенчатая)/ 97,5 мм(2-ступенчатый)

Точность: менее 20 аркмин

Номинальная нагрузка:50NM (1 трехступенчатая)/80NM(2-ступенчатый)

Максимальная нагрузка:100NM(1 трехступенчатая)/160NM(2-ступенчатый)

Эффективность:92%

Вход скорости:3000prm

Максимальное входное напряжение скорости:5000 об/мин

Материал шестерни: 20Cr углеродистая сталь
