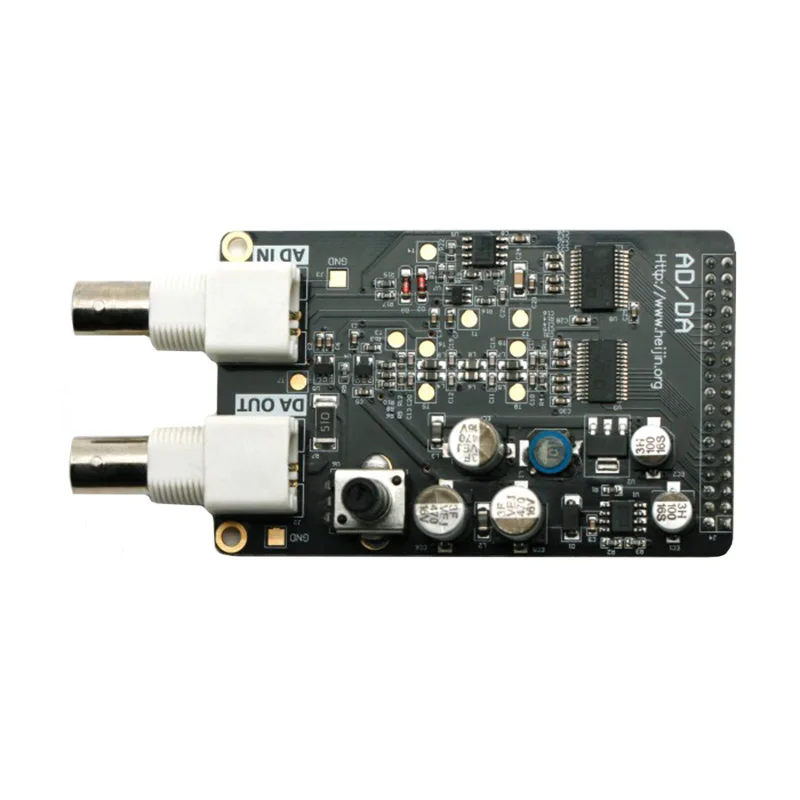

8 бит высокая скорость AD/DA модуль сбора данных источник сигнала FPGA макетная плата 25MSPS DA модуль 32M AD Модуль

1 * высокоскоростной модуль AD/DA

1 * кабель BNC к BNC

Внутренняя структура схемы как показано ниже:

После AD9708 чип дифференциального выхода, для предотвращения помех, подключенных в цепи7-С цельюrBathurstФильтр низких частот, полоса пропускания 40 МГц, частотная характеристика как показано ниже:

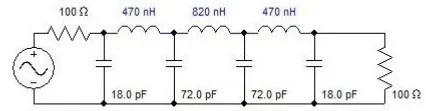

Параметры фильтра как показано ниже:

После фильтров, мы используем 2 части высокой производительности 145 МГц полосы пропускания операционный усилитель AD8056, понимаем разницу вариационного одиночного конца, и амплитудную регулировку и другие функции, таким образом, производительность всей схемы была улучшена в наибольшей степени. Диапазон регулирования, используется потенциометр 5 к, диапазон выходного конца составляет-5 В ~ 5 В (10Vpp).

Отображение сигнала:

Аналого-цифровой преобразователь (AD) схема:

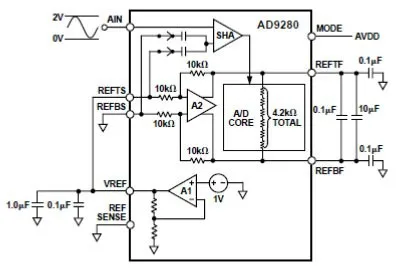

Схема AD состоит из высокоскоростного AD чипа,ЗатуханиеЗамыкание и сигналаВходной интерфейсФорма.Высокая скорость ADЧипМы используем8Разработанный AD компании, Максимальная частота дискретизации 32 MSPS. AD9280 чип. Внутренняя структура, как показано ниже:

Согласно следующей конфигурации, мы будемКомплектAD Диапазон входного напряжения до: 0 V ~ 2 V:

Перед сигналом в AD чип, мы используем кусок чипа AD8056 для создания схемы затухания, входной диапазон интерфейса составляет-5В ~ + 5 В (10Vpp). Затухание после, входной диапазон для удовлетворения входного диапазона AD чипа

(0 ~ 2 в). Формула преобразования выглядит следующим образом:

Когда входной сигнал vin= 5 (V), вход сигнала на Vad = 2 AD (V);

Когда входной сигнал vin=-5 (V), вход сигнала на Vad = 0 AD (V);

DIY эксперимент:
