Этот пункт модуль изолирован магнитной соединительной изоляцией технологической spicommunication интерфейс, UseDC-dcизолированный силовой изолированный модуль питания 。 высокая скорость SPI интерфейс, adcглавный чип adoptsAD7606chip 。 8passageway200KHzsampling 。 диапазон и настройки фильтра задаются припоем от короткого замыкания 。
Скачать вспомогательные материалы самостоятельно :( копировать в браузер для загрузки) https://pan.baidu.com/s/1NhYhLFhWP5xRO4DcOrmZmw

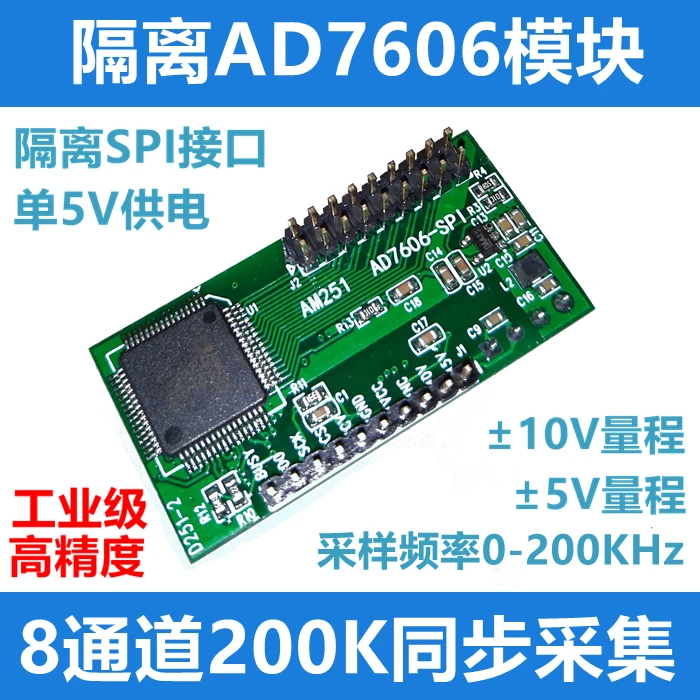

Название:SPIquarantineAD7606Modular
Модель: AM251
Спецификация продукта
Аналоговый канал: 8-канальный синхронный приобретение
Частота дискретизации: Maximum200KHz
ADCResolving мощность: 16bit
Входной диапазон: Plus или minus5VPlus или minus10V (переключение с помощью паяльных соединений)
Настройки фильтрации: 0-64 стандартная аппаратная средняя фильтрация
Напряжение питания: 5,0 в, Максимальная потребляемая мощность 50 мА
Интерфейс связи: SPI, максимальная тактовая частота 16 МГц
Уровень интерфейса: 3,3 В или 5 В (3,3 в времени, потребляет мощность 15 мА)
Характеристики продукта
1. Изоляция питания, напряжение изоляции 1500В
2. Изоляция интерфейса SPICommunication, высокоскоростная технология изоляции магнитной муфты
3. Диапазон переключения короткого замыкания и выше выборки (фильтрация волн)
4. Малый объем, 2,0 мм расстояние штифта, сохранить площадь основной платы

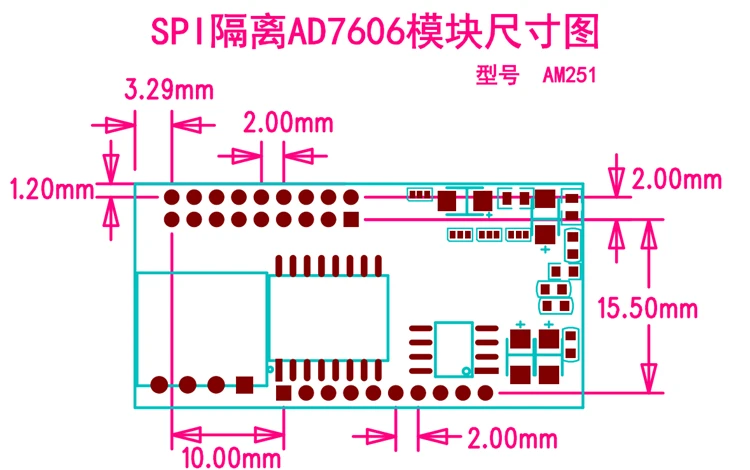

Размер: 40,0x20,0 мм
