80 Вт лазерный источник питания ac220в HY-T80 для Co2 лазерной гравировки и резки

80 Вт блок питания для CO2Лазерных трубок

Модель: HY-T80

1. Основные характеристики:

HY-T80 лазерный источник питания используется для 60 Вт, 80 Вт резки и гравировки акрила, ткани, двухцветных листов и резины и т. Д.

80 Вт лазерный источник питания Основные характеристики:

1) Хорошая совместимость: он может быть применим к 80 Вт лазерной трубке ряда производителей.

2) Тип резки и тип скульптуры: Тип резки имеет хорошую стабильность мощности и сильную адаптивность; в то время как тип скульптуры имеет быструю скорость отклика и хороший эффект гравировки.

3) значительно увеличивает срок службы лазера.

4) простое управление: запуск и остановка лазера можно легко контролировать led с помощью уровня ttl. И есть переключатель защиты для проверки внешней воды, вентиляции и т. Д.

5) Простое управление мощностью лазера: аналоговый сигнал 0-5 В и ШИМ-сигнал могут управлять мощностью лазера.

6) блок питания имеет функцию защиты от открытой цепи: при условии хорошего защитного заземления, блок питания может работать в условиях открытой цепи в течение короткого времени, что может избежать повреждения лазерного источника питания из-за разрывов лазерной трубки, тем самым увеличивая срок службы источника питания.

7) блок питания может принимать отзывы о интерфейсе, который может быть использован в замкнутом цикле управления и тестирования рабочего тока лазера.

8) блок питания добавляет новую функцию, которая является своевременной сценой, судя, какая часть повреждена, лазерная трубка или лазерная мощность.

9) Применение: акриловая скульптура, огранка; тканевая скульптура, огранка; двухцветная пластина гравировки, огранки; резиновая листовая скульптура, огранка и т. Д.

2. Параметры:

Вход	Вход Напряжение	AC220V (если нужен AC110V, пожалуйстаУкажитеyПри размещении заказа)
Частота переменного тока	47-440 Гц
Макс Входная мощность	550 W
Макс Вход ток	5A
Выход	Максимальная Вход Напряжение	DC 40KV
Максимальная Выход ток	DC 28mA
Эффективность	≥90% (FUllLOad)
Среднее время между отказом (MTBF)	≥10000H
Ответ Скорость	≤1ms (FПЗУ сигнал переключателя выдается на выходной ток до 90% тока настройки)
Выдерживать Напряжение	Вход-выход, вход-корпус: AC1500V 10МA 60 с; выход(ОтрицательныйПолюс)Подключен с машинойКорпус.
Вес	2,95 кг
Защита окружающей среды	Рабочая Температура:(-10-40 по европейскому стандарту°C),Относительная влажность (RH) ≤90%
Начин охлаждения	Воздушное охлаждение (КВС)
Измерение	Д × Ш = 280* 173*97 (мм)
Цвет	Черный

3. Инструкция по эксплуатации:

1) Подключение лазерной трубки: (ссылка на блок питания и схему подключения лазерного устройства)
Высоковольтный терминал (HV +) HY-T80 источника питания должен быть подключен к положительной полюсе СО2 лазера
Устройство. Ток цепи источника питания должен быть подключен к отрицательному полюсу (лазерный выходной терминал) лазера
Устройство, через Амперметр или напрямую.
2) Подключение управляющего сигнала контрольный сигнал должен быть надежно подключен к клемме управления HY-T80 питания, после подключения выходного сигнала DAC и сигнала ttl внешнего компьютера с блоком питания, лазерное устройство должно работать как положено. Если Лазерная лампа не может работать правильно, следует проверить контрольный сигнал правильно или нет (включает в себя проверку спецификации напряжения и логику), если использовать PWM контроль в качестве контроля мощности, убедитесь, что f≥20KHz, амплитуда (пиковое значение) ≤5в, проверьте и убедитесь, что переключатель защиты WP соединение является правильным в то же время. 3) Входное напряжение: входная мощность источника питания HY-T80 должна составлять 220 В переменного тока/50 Гц. Если требуется 110 В переменного тока, пожалуйста, укажите при оформлении заказа. 4) Другие: группа защитных переключателей также предназначена для обнаружения выключателя воды, вентилятора, защиты открытого корпуса и так далее.

4. Осторожно!

1. Система водяного охлаждения должна работать правильно при включении лазерного устройства. 2. Цепь высоковольтного выхода не должна быть открытой! (Высоковольтные выходные клеммы (положительные и отрицательные полюсы) должны быть правильно подключены к положительным и отрицательным полюсам лазерного устройства, соответственно.) 3. следует обратить внимание, чтобы избежать электрического удара после выключения источника питания. (требования безопасности изоляции должны быть 40кв между терминалом выхода и "G") 4. хорошо заземленная трехполюсная розетка должна использоваться для подачи питания для HY-T80 питания. Корпус должен быть хорошо заземлен, чтобы избежать удара электрическим током.

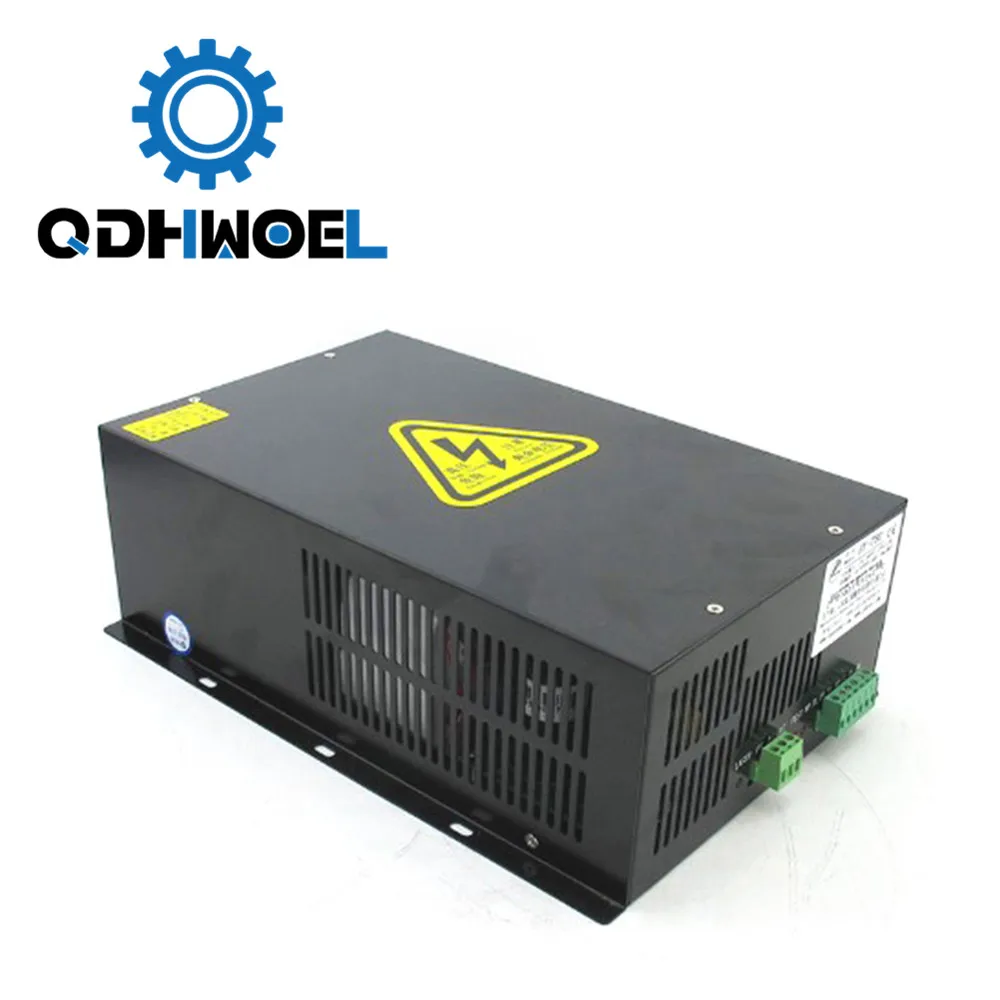

80 Вт СО2 лазерный источник питания AC220V HY-T80 для СО2 лазерная гравировка машина для резки

80 Вт СО2 лазерный источник питания AC220V HY-T80 для СО2 лазерная гравировка машина для резки Техническое обслуживание лазерного источника питания

1, перед обслуживанием проверьте корпус блока питания нормальное заземление;
2, измерительный блок питания оболочки на рабочей станции или есть ли разница напряжения между верстаком
3, блок питания с высоким давлением на многих местах, после включения питания, рука не может касаться металлических частей устройства
4, прежде чем заменить блок питания внутри устройства, выключите блок питания конденсатора хранения энергии должен быть разряжен полностью и профиль напряжения после подтверждения отсутствия напряжения для следующего шага замены или ремонта
5, если лазерная машина работает нестабильно, или падение работы, может проверить винт электрической цепи, клеммные блоки, такие как, является ли свободным, проводка феномена, такого как окисление.Старый источник питания или блок питания работает в условиях плохой окружающей среды, Обратите больше внимания на состоянии формирования.
6, при обслуживании, не Срывайте внутреннюю кабельную стяжку и соединительный провод, панель управления, или Режьте бесформенные изменения, скорее всего, вызовет все помехи машины или снижение производительности, И даже вызывает лом.

Не работает анализ неисправностей лазерного источника питания CO2:

СО2 лазерная мощность не работает

(1) может быть защита от перенапряжения:
A. Пожалуйста, проверьте, является ли выход питания и положительное подключение лампы надежным!
B. Могут быть повреждены или стареют лампы, напряжение пробоя превышает 35 кВ.
(2) Убедитесь, что входной кабель переменного тока и провод управления надежно подключены.
(3) Проверьте Высоковольтную выходную линию на повреждения, утечка может привести к мощности в работе, но лампа не светильник!
(4) провод заземления питания (не выходная мощность черной линии, но первый порт входного терминала переменного тока см. Страницу 3 Руководства) является правильным и надежным доступом к земле.
