Описание
Упаковочный лист
1 TM-103N измеритель оптической мощности-70 ~ + 10 дБ x 1
2 TM-102N источник света в оптическом диапазоне SM 1310/1550nm x1
3 TM-536 Карманный Визуальный дефектоскоп x1
4 TM-100B волоконный Тесак x1
5 FTTH инструмент для зачистки кабеля x1
6 CFS-2 и разделки вок x1
7 волоконный режущий маркер x1
8 спиртовой бутылки x1
9 сумка для переноски x1
> Оптический Мощность метр
-70 ~ + 10 дБмTM-103N:
Диапазон измерения:-70 ~ + 10 дБм,Калиброванный Длина волны лазера:850nm.1300nm.1310nm.1490nm.1550nm.1625nm
-50 ~ + 26dBm,TM-103N:
Диапазон измерения:-50 ~ + 26dBm,Калиброванный Длина волны лазера:850nm.1300nm.1310nm.1490nm.1550nm.1625nm
Технические характеристики:
| Модель | TM-103N | TM-103N |
| Диапазон измерения дБм | -70 ~ + 10 дБм | -50 ~ + 26 дБм |
| Диапазон длины волны (нм) | 800 ~ 1650 | |
| Калиброванный Длина волны лазера | 850nm. 1300nm. 1310nm. 1490nm. 1550nm. 1625nm | |
| Детектор | Инга как | |
| Точность | <± 3% (-10 дБм. 22 °) | |
| Разрешение | Линейность: 0.1%, нелинейность: 0.01dBm | |
| Рабочая температура | -10 ° ~ + 50 ° | |
| Температура хранения | -20 ° ~ + 70 ° | |
| Относительная влажность | 90% (+ 30 °), | |
| Разъем | Подвижный FC/PC SC/PC (LC как опционально) | |
| Мощность питания | 3 шт. батарейки AAA (не включены) | |
| Время работы | > 120 часов (без подсветки) | |
| Вес (г) | 160 г | |
| Размер (мм) | 130 × 69 × 29 | |

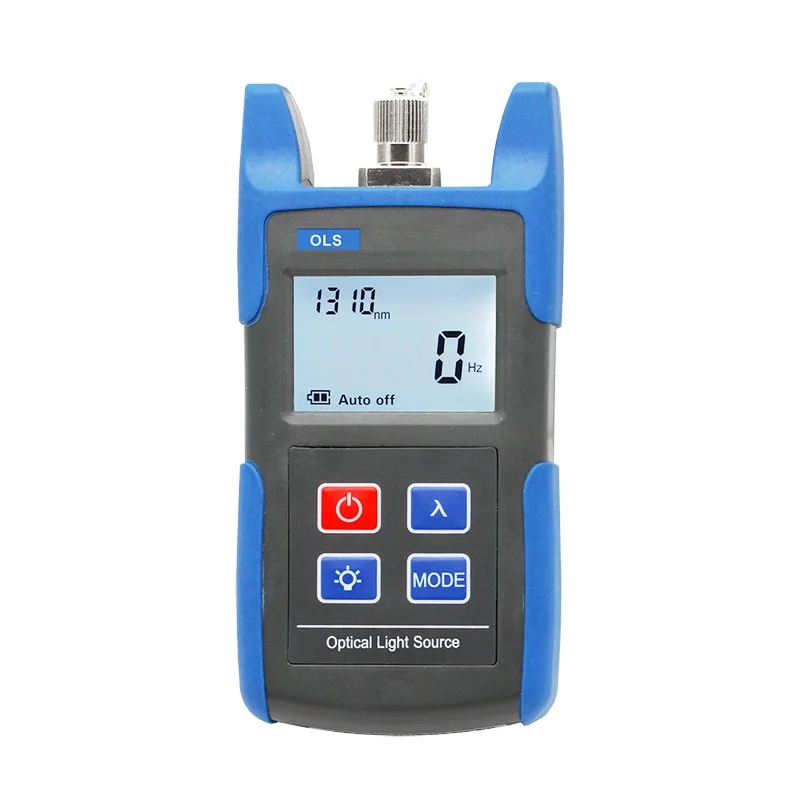

> Источник света в оптическом диапазоне
Особенности
1. Компактный размер и приличный внешний вид
2. Макс 4 длины волны выход
3. CW, 270 Гц, 1 кГц, 2 кГц
4. модуляция на других волнах.
5. Высокая стабильность выходной мощности
6. Подсветка ЖК-дисплея поддерживает ночную работу
7. Большой ЖК-дисплей, простота в эксплуатации
8. Альтернатива 10 минут автоматического отключения функция сохранения срока службы батареи
Приложений
Техническое обслуживание в телекоммуникационной
Техническое обслуживание CATV производство Китай
Волоконно-оптический по лабораторным испытаниям
Другое волоконно-оптических измерений
Технические характеристики
| Тип | TM-102N |
| Излучатель Тип | FP-LD |
| Длина волны лазера (нм) | 1310/1550nm(Другие длины волны могут быть предложены по запросу. Как 850 1300 1490 1625) |
| Оптический разъем | FC(SC/ST может быть опционально) |
| Выходная мощность (дБм) | ≥-7dBm @ 850/1300nm ≥-7/0dBm @ 1310/1490/1550/1625 нм |
| Стабильность выхода (дБ) | ±0. 04 @ 20 ° @ 15 мин |
| Модуляции частоты | CW, 2гц @ 650нм; CW, 270 Гц, 1 кГц, 2кгц @ другие |
| Волокно Тип | SM |
| Питание | AAA 1,5 V (3 шт. батареи, не включены) |
| Время работы (ч) | 40 часов |
| Рабочая температура (°) | -10 ~ + 50 |
| Температура хранения (°) | -20 ~ + 70 |
| Размер (мм) | 125*65*29 мм |
| Вес (г) | 160 |
> TM536Прибор для визуального определения повреждения прибор для тестирования1 мВт(5 мВт 10 мВт 20 мВт 30 мВт опционально)
> TM100 волоконный Тесак
| Применимые волокна | Оптическое волокно |
| Волокное без оболочки диаметр | 125um |
| Покрытие диаметров | 250um, 900um |
| Скалывания угол | 0,5 градусов с одним волокном |
| Скалывания длина | 250um: 9 ~ 16 мм; 900um: 10 ~ 16 мм |
| Лезвие позиций | 3 высоты и 12 вращающихся позиций |
| Срок службы лезвий | 36000 волокон (1000 волокон x 3 высоты x 12 позиций) |
| Габариты (мм) | 57,8 Вт * 60.5D * 51,5 ч |
| Вес | 315 г |
Характеристики
- Номер модели
- TL001D
- Бренд
- VDUNSKY
- Power Meter
- -70~+10dB
- Light Source
- 1310/1550nm FC Connector (SC/ST otpional )
- VFL
- 1mW
