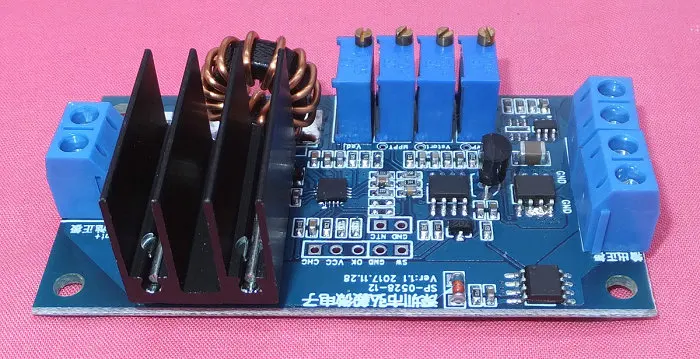

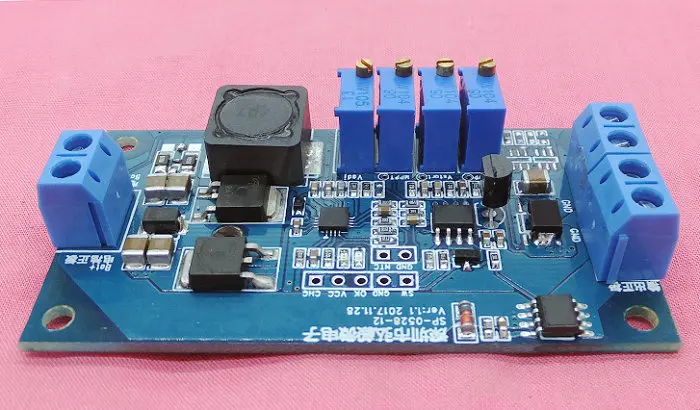

9A солнечный модуль зарядки аккумулятора литиевый провод батареи-кислотная батарея литиевая железная фосфат батарея Зарядка с MPPT

SP-0528-12-это зарядный модуль постоянного тока, предназначенный для солнечных панелей, с функцией MPPT (максимальное отслеживание мощности). Эффективность зарядки более чем на 50% выше, чем зарядная пластина без функции MPPT, которая может сделать большую часть функции генерации энергии солнечных панелей. перезаряжаемые литиевые батареи, литиевые железные фосфаты батареи, свинцово-кислотные батареи и другие химические батареи.

Выход модуля нестабильный, и выходное напряжение изменится с напряжением батареи.

Модуль оборудован с батареей защита от недостаточного напряжения Функциональная панель. При низком напряжении аккумулятора выход может быть закрыт, чтобы предотвратить повреждение батареи из-за переразрядки.

Обратите внимание, что зарядная часть этого модуля-это понижающая зарядка, а напряжение солнечной панели должно быть на 1 в выше, чем напряжение отключения зарядки заряженного аккумулятора перед зарядкой. например, в аккумуляторе используется свинцово-кислотная батарея 12 В с напряжением отключения зарядки 13,8 В, Таким образом, солнечная панель должна выбрать от 14,8 в до 28 в, например, солнечная панель 5 В, не будет заряжаться. рекомендуется использовать солнечные панели 16-20 в или так далее. Эта спецификация является более общей.

Диапазон применения

Солнечная лампа, дворовая лампа контроллер зарядки

Наружная Солнечная противомоскитная лампа

Система солнечной энергии

Характеристики продукта

Ультра высокая эффективность MPPT Солнечное максимальное отслеживание мощности, поддержка солнечных панелей в пределах 5-28 в и 150 Вт.

Встроенный многопетельный прецизионный потенциометр регулирует точку MPPT, чтобы адаптироваться к различным солнечным панелям.

Вход является анти-рефлюкс, поэтому ток не будет возвращаться к солнечной панели, когда батарея работает.

В Выход не имеет стабилизатор напряжения Функция. Выход потребности стабилизации напряжения, пожалуйста, подключение к другому стабилизации напряжения модуля.

Входной ток без нагрузки: 30 мА (без батареи и нагрузки).

Ток без нагрузки питания аккумулятора: 700uA (вход выключен, выход без нагрузки, батарея <16В, более 16 в ток <1мА)

Типы аккумуляторов: литиевая батарея (1-4 серии), свинцово-кислотная батарея (6 в, 12 В), литий-железная фосфат батарея (1-4 серии)

Режим зарядки: Высокоэффективная синхронная понижающая зарядка с эффективностью зарядки выше 95%

Трехступенчатая интеллектуальная зарядка: подзарядка (для переразрядных батарей), постоянный ток, постоянное давление, полная остановка, предотвращение перезарядки. для более разрядной батареи заряжайте аккумулятор в течение получаса с небольшим током для активации аккумулятора, а затем заряжайте аккумулятор с большим током. после зарядки Аккумулятор не будет использоваться в течение длительного времени. Из-за саморазрядки напряжение батареи отпадет. В это время модуль перезагрузит зарядку для полной зарядки аккумулятора.

Напряжение зарядки: регулируемый (должен быть ниже входного напряжения 1 в), плата многопетля прецизионного потенциометра регулировки. По умолчанию отправка составляет 12,6 в.

Ток зарядки: низкая мощность версии 0.66a, 1A, 2A и 3A являются опциональными, высокая мощность версии 2.22a, 4A, 5A и 9A являются дополнительными. другой зарядный ток также может быть настроен, по умолчанию доставка версии низкой мощности, ток 1A. по-разному ценятся версии высокой и низкой мощности.

Решение о отключении зарядки: когда ток зарядки меньше 0,1 раз от заданного значения, зарядка заканчивается. Зарядка по умолчанию останавливается на 0,1 А.

Защита от недостаточного напряжения аккумулятора пороговое напряжение: по умолчанию 9 В (подходит для 3 литиевых батарей), пользователь может регулировать настройки. выключите выход, когда напряжение батареи падает ниже порогового напряжения защиты.

Пороговое напряжение батареи: по умолчанию 9,6 в (подходит для 3 литиевых батарей), пользователь может регулировать настройки. напряжение аккумулятора должно быть больше, чем пороговое напряжение, чтобы иметь выход, в противном случае выключите выход

При питании от аккумулятора вход и выход разделены, и питание аккумулятора не возвращается на вход

Бортовой индикатор состояния зарядки

Технические характеристики

Если не указано иное, рабочее состояние: 17 в входное напряжение, 3 серии 12 в литиевые батареи, температура окружающей среды 25 ℃

Функциональный блок-схема

Когда ток нагрузки меньше, чем предустановленный ток зарядки, солнечная панель будет поставлять питание к нагрузке во время зарядки аккумулятора, и нагрузка будет отвлекать часть тока зарядки. например, зарядный ток задан как 1A, и нагрузка использует 0.2a, Когда фактический ток зарядки аккумулятора составляет всего 0,8а. Когда выход пуст, весь ток будет распределен на батарею.

Когда ток нагрузки больше, чем предустановленный ток зарядки, солнечная панель и заряженный аккумулятор будут поставлять питание к нагрузке одновременно, и батарея находится в состоянии разрядки. например, если ток нагрузки 2А, а ток заряда задан до 1А, аккумулятор разряжается (Ток 1А). Солнечная панель и батарея работают вместе для питания нагрузки.

Инструкции по подключению

Определение типа:

1: выход, положительный электрод, подключение с электрической нагрузкой

2: GND, выходное место, мощность нагрузки

3: GND, входной отрицательный полюс, подключение к отрицательному полюсу солнечной панели

4: вин +, входной положительный полюс, подключите положительный Полюс солнечной панели

5: летучая мышь, Подключите отрицательный электрод аккумулятора

6: Летучая мышь +, подключите аккумулятор положительного полюса

Потенциометр:

VR1: защита от недостаточного напряжения, пороговый потенциометр регулятора напряжения

VR2: пороговый потенциометр регулятора напряжения для запуска батареи

VR3: MPPT отслеживающий регулировочный потенциометр

VR4: потенциометр регулирования напряжения зарядки

Светодиодные лампы:

LED1: зеленый индикатор зарядки. Он включен только при зарядке аккумулятора, в противном случае он не включен.

LED2: яркий, когда Красная зарядка завершена. Она загорается только при зарядке аккумулятора. В противном случае он не загорается.

J1: Индикатор низкого напряжения батареи и внешний светодиодный разъем, контактная функция:

SW: индикация низкого напряжения. Когда напряжение батареи ниже, чем VS (пусковое пороговое напряжение), он выводит низкий уровень 0 В; когда он выше VS, он выводит высокий уровень 5 В. используется для внешнего светодиодный индикации низкого напряжения или в качестве внешнего MCU обнаружения низкого напряжения.

Заземление: заземления

Ок: LED2 (красный световой индикатор для завершения зарядки) выходной штырь внешнего Индикатора

VCC: выход 5 В, только Светодиодный источник питания

CHG: LED1 (зеленый индикатор зарядки) выходной штырь внешней индикаторной лампы

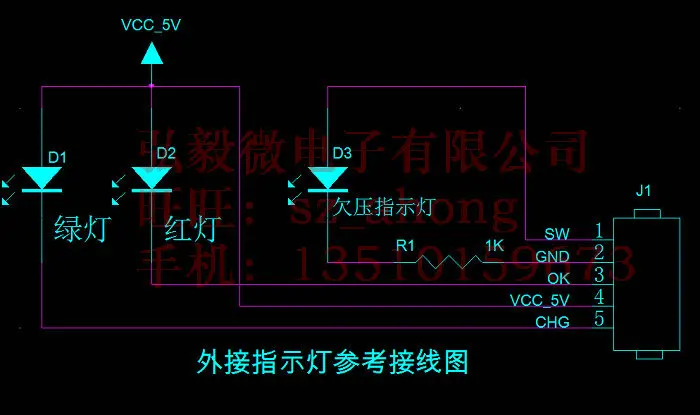

Примечание: При прохождении внешнего Индикатора J1 снимите индикатор на плате, в противном случае Внешний индикатор не будет включен. Пожалуйста, ознакомьтесь с схемой проводки следующим образом:

Инструкция по использованию:

Установите ток зарядки. Не подключайте солнечную панель и перезаряжаемую батарею. Выберите различные токи зарядки в соответствии с тестовыми точками на модуле короткого замыкания на рисунке ниже и в следующей таблице.

Подключите солнечную панель, не подключайте перезаряжаемую батарею и выходную нагрузку. если есть напряжение зарядки, то введите следующий шаг. если нет напряжения зарядки, медленно поверните VR3 против часовой стрелки, пока не будет напряжение зарядки.

Отрегулируйте напряжение зарядки. не подключайте батарею в первую очередь, Используйте мультиметр для контроля напряжения зарядки модуля и потенциометра VR4 на регулирующая плата, чтобы напряжение зарядки отвечало требованиям аккумулятора. обратите внимание, что при регулировке напряжения зарядки напряжение зарядки постоянно меняется. Это импульсное напряжение, которое зарядное устройство автоматически обнаруживает аккумулятор и выходы. все, что вам нужно сделать, это отрегулировать максимальное напряжение скачка до соответствующего значения. не подключайте Аккумулятор для регулировки напряжения зарядки, иначе он выгорит модуль или аккумулятор.

Различные батареи имеют разное напряжение отключения, пожалуйста, отрегулируйте в соответствии с спецификациями аккумулятора. Напряжение отключения зарядки от обычной батареи является следующим:

Когда установленное напряжение зарядки выше входного напряжения, его нельзя заряжать

1. Установите максимальную точку отслеживания мощности MPPT

Подключите к аккумулятору, который не полностью заряжен, и подключите положительный электрод аккумулятора к амперметру, чтобы контролировать ток зарядки, и настройте потенциометр MPPT VR3 до тех пор, пока ток зарядки не будет максимальным.

Выходное напряжение солнечной панели также может контролироваться с помощью вольтметр, а потенциометр MPPT VR3 может быть настроен, чтобы приблизить его к номинальному оптимальному напряжению работы.

Когда входное напряжение ниже заданного MPPT напряжения, его нельзя заряжать.

2. Защита от недостаточного напряжения аккумулятора пороговое напряжение Vuvp установка (должен быть установлен в случае входной мощности)

Vuvp означает выключить выход, когда напряжение батареи ниже Vuvp.

Vuvp в 4 раза превышает напряжение UVP в тестовом месте. Нажмите следующую формулу для пробного расчета:

Vuvp = UVP x 4 (V)

Отрегулируйте VR1 и отслеживайте напряжение UVP в тестовом месте с помощью вольтметр до соответствующего значения.

Когда установленная батарея предохраняет пороговое напряжение Vuvp выше напряжения батареи, выход не будет.

3. Пороговое напряжение батареи против настройки (должен быть установлен, когда вход приведен в действие)

Vs относится к источнику питания аккумулятора, напряжение батареи должно быть больше, чем Vs, чтобы иметь выход, в противном случае Отключите выход.

Vs-4 раза напряжения Vstart тестовой точки, и пробный расчет является следующим:

(V) Vs = Vstart * 4

Отрегулируйте VR2 и Контролируйте напряжение тестовой точки Vstart с помощью вольтметр до соответствующего значения.

Когда пороговое напряжение батареи против выше напряжения батареи, выход не будет.

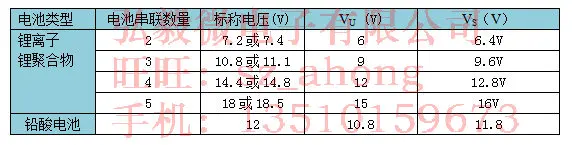

4. Типовые значения аккумуляторы разных защита от недостаточного напряжения измерять пороговое напряжение VU и запуска измерять пороговое напряжение и показаны в приведенной ниже таблице, которые могут быть настроены пользователем в соответствии с реальной ситуацией.

Версия низкой мощности

Высокомощная версия
