| Основная информация |
| Серия продукта |
| Acti 9 |
| Серия продукта |
| Acti 9 |

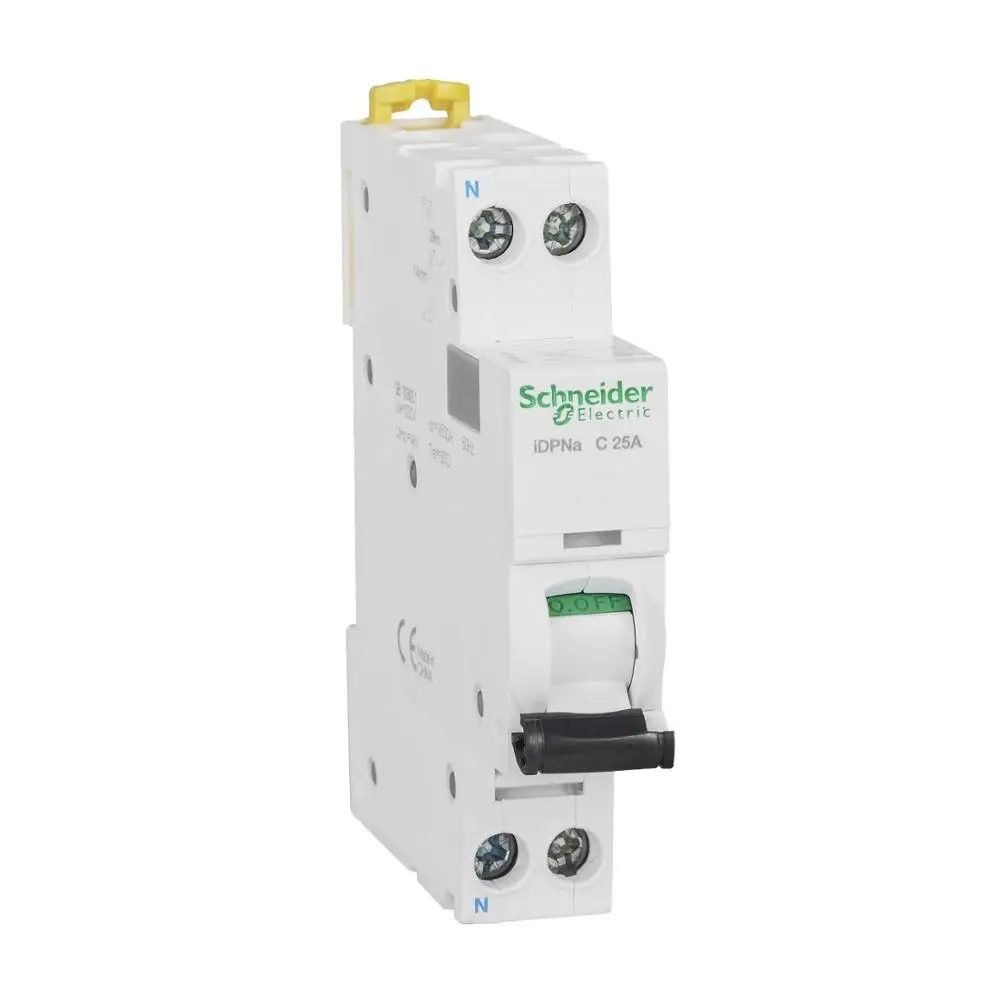

| Название продукта |
| IDPN |
| Тип продукта |
| Миниатюрный автоматический выключатель |
| Продукт короткое название |
| IDPNa |
| Количество полюсов |
| 1 P + N |
| Приложений |
| Защиты распределения |
| Кол-во защита палки |
| 1 |
| Нейтральная линия позиции |
| Левый |
| Номинальный ток [В] |
| 16 А при 30 °C |
| Сеть Тип |
| Переменного тока |
| Тип крепления |
| Термальность Магнитный |
| Туда и обратно кривой |
| C |
| Отключающая способность |
| 4500 а Icn при 230 В переменного тока 50/60 Гц в соответствии с IEC 60898-1 |
| Применение категория |
| Класс переменного тока в соответствии с IEC 60947-2 |
| Функция изоляции |
| Применим к IEC 60947-2 |
| Дополнительная информация |
| Частота сети |
| 50/60 Гц |
| Номинальное рабочее напряжение [Ue] |
| 230 В AC 50/60 Гц |
| Магнитный поездки концевой |
| 5. .. 10 x в |
| Предельный ток разряда |
| 3 в соответствии с IEC 60898-1 |
| Номинальное напряжение изоляции [Ui] |
| 400 В переменного тока 50/60 Гц в соответствии с IEC 60947-2 |
| Номинальное импульсное выдерживаемое напряжение [Uimp] |
| 4 кВ в соответствии с IEC 60947-2 |
| Свяжитесь с индикацией положения |
| У |
| Управление типа |
| Ручка |
| Местного сигнала индикация |
| Индикация ВКЛ/ВЫКЛ |
| Установка типа |
| Блокировка защелка Замковая |
| Установка метод |
| C креплением на рейке DIN |
| Ширина (несколько 9 мм) |
| 2 |
| Высота |
| 94 мм |
| Глубина |
| 74 мм |
| Вес продукта |
| 122 г |
| Срок службы |
| 20000 раз |
| Электрическая жизнь |
| 20000 раз |
| Проводка Емкость |
| Верхний или нижний туннельные Клеммы 1… 16 мм² гибкие (опционально) с заглушкой или без |
| Клеммы верхний или нижний туннельные Клеммы 1… 16 мм² одиночные многожильные жесткие провода без заглушки клеммы |
| Длина зачистки |
| 14 мм схема питания: |
| Затяжки |
| 2 нм Силовая цепь: |
| Утечки по току |
| (Требуется) дополнительная сборка |
| Окружение |
| Соблюдении всех стандартов |
| GB 10963,1 |
| IEC 60898-1 |
| Сертифицированный продукт |
| CCC |
| CE |
| Уровень защиты IP |
| IP20 в соответствии с МЭК 60529 |
| Степень загрязнения окружающей среды |
| 2 в соответствии с IEC 60947-2 |
| Влажную термостойкость |
| 2 в соответствии с IEC 60068-1 |
| Относительная влажность |
| 95% при 55 ° C |
| Рабочая температура |
| -25… 60 °C |
| Окружающая температура хранения |
| -40… 80 °C |
