AC 80-260V 100A Электрический модуль мониторинга Многофункциональный тестер напряжения тока с CT Цифровой вольтметр

Описание

AC 80-260 V 100A Электрический модуль мониторинга Многофункциональный тестер напряжения тока с CT Цифровой вольтметр

Описание:

Это Электрический контрольный модуль, который может использоваться для тестирования мощности, энергии, напряжения и тока, а затем отображаться на ПК или других терминалах. Он может sСорвал данные при отключении питания, и Храните накопленную энергиюПеред выключением питания. Разработан с помощью одной кнопки сброса, вы можете Сброс параметров электроэнергииbyПростоНажатием одной кнопки. ВПоследовательный порт ttl может общаться,Читать и настройка параметровС различными клеммами через usb-адаптер.

Особенности:

Технические характеристики:

Рабочая Напряжение:80~260VAC

Тесты Напряжение:80 ~260VAC

Номинальная Мощность:100A/22000 W

Рабочая частота:45-65 Гц

Точность измерения:1,0

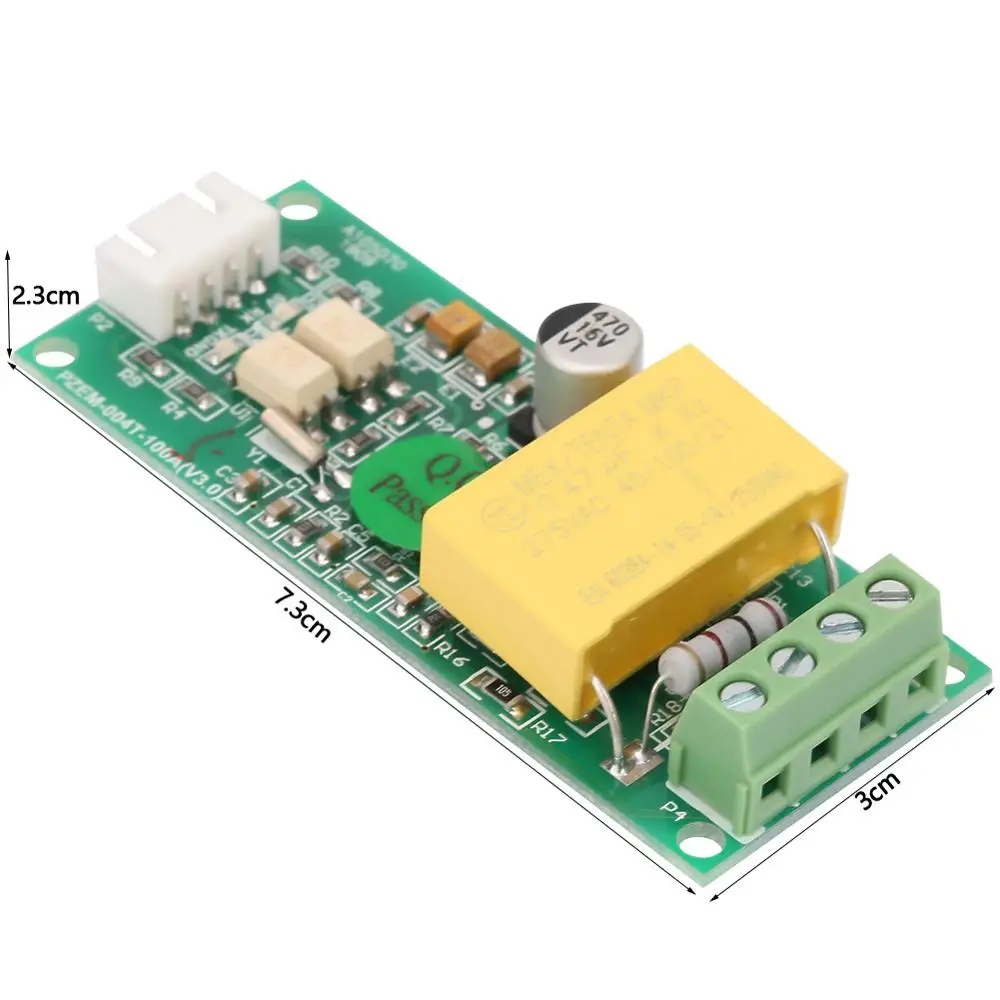

Размер доски: 7,3x3x2,3 см/2,87x1,18x0,9"

Формат дисплея:

1. Диапазон испытания мощности: 0 ~ 22 кВт

0 ~ 10 кВт, Формат дисплея 0,000 ~ 9,999

10 ~ 22 кВт, Формат дисплея 10,00 ~ 22,00

2. Диапазон испытаний энергии: 0 ~ 9999 кВтч

0 ~ 10 кВт · ч, Формат дисплея 0,000 ~ 9,999

10 ~ 100 кВт · ч, Формат дисплея 10,00 ~ 99,99

100 ~ 100,0 кВтч, Формат дисплея 999,9 ~

1000 ~ 9999 кВт · ч и выше, Формат дисплея 1000 ~ 9999

3. Диапазон тестирования напряжения: 80 ~ 260 В переменного тока

Формат дисплея 110,0 ~ 220,0

4. Диапазон тока: 0 ~ 100A

Формат дисплея 00,00 ~ 99,99

Функция:

1. VНапряжение (В), ток (А), средняя мощность (кВт), энергия(КВт · ч) измерение.

2.Сброс энергии нажатием одной кнопки.

3. Храните данные при отключении питания (храните накопленную энергию перед выключением).

4. Функция отображения ПК (отображение напряжения, тока,СреднийМощность, энергия).

5. Функция связи последовательного порта (ttl последовательный порт может общаться,Читать и настройка параметровС различными клеммами через USB адаптер).

Дисплей Интерфейс:

Он отображает через ПК или другие клеммы (нужно программировать самостоятельно), ниже приводится краткое описание каждого параметра дисплея:

1. Отображение напряжения (В)

Измерение и отображение напряжения электросети.

2. Отображение тока (а)

Измерение и отображение тока нагрузки (устройство). Текущее значение теста с начала 10 мА, и этот модуль предназначен для тестирования оборудования высокой мощности, если вам нужна текущая точность тестирования на уровне мА, это не рекомендуется.

3. Дисплей энергии (кВт-ч)

Измерение и отображение накопительного энергопотребления. Минимальная единица измерения энергии составляет 0.001kWh, что означает, что она начинает накапливаться от 1Wh. Вы можете наблюдать за накопительным процессом интуитивно для испытания нагрузки низкой мощности (в пределах 100 Вт).

4. Мощность (кВт) дисплея

Измерьте и Отобразите мощность нагрузки. Значение теста мощности от начала 0.001kW, что означает, что он начинает тестировать от 1 W, и этот модуль предназначен для тестирования оборудования высокой мощности, если у вас есть требование тестирования мощности в пределах 1 Вт, не рекомендуется.

Серийный Порты и разъёмы Связь

Этот модуль разработан с интерфейсом передачи данных последовательного порта ttl, вы можете читать и устанавливать соответствующие параметры через последовательный порт. Если необходимо связаться с устройством, которое имеет USB или RS232 (например, компьютер), необходим адаптер ttl. В таблице ниже приведены протоколы связи данного модуля:

Иллюстрация протокола связи:

1. Установите адрес связи: 192.168.1.1

Отправьте команду: B4 C0 A8 01 01 00 1E

Ответить данные: A4 00 00 00 00 00 A4

Примечание: Приведенный выше пример показывает, что установка адреса связи как 192.168.1.1 (пользователь может установить свой собственный адрес в зависимости от своих предпочтений и потребностей), отправка команды и автоматический ответ данных как показано выше, данные выражены в гексадицимальном виде; последний байт данных отправки и ответа-1E и A4,, Которая являетсяОбщая сумма. При отправке команд: B4 + C0 + A8 + 01 + 01 + 00 = 21E (шестигранные), кумулятивная сумма данных составляет 21E, возьмите последние два байта 1E в качестве накопительной суммы данных при отправке команд; в ответных данных: A4 + 00 + 00 + 00 + 00 = A4 (Шестигранная), кумулятивная сумма данных А4, которая является кумулятивной суммой данных в ответ.

2. Установите порог мощности сигнализации: 20 кВт

Отправьте команду: B5 C0 A8 01 01 14 33

Ответить данные: A5 00 00 00 00 00 A5

Примечание: 14 в команде отправки является пороговым значением сигнализации (14-шестнадцатикратное представление данных, которое преобразовано в десятичное значение-20). Значение сигнала тревоги питания этого модуля основано на блоках кВт, и минимальное значение сигнала тревоги 1 кВт, максимальное значение 22 кВт.

3. Считывание напряжения

Отправьте команду: B0 C0 A8 01 01 00 1A

Ответить данные: A0 00 E6 02 00 00 88

Примечание: данные о напряжении ответа-D1D2D3 = 00 E6 02, 00 E6-это целое число напряжения, 02-десятичное число напряжения, десятичное число-одна цифра, преобразует 00 E6 в десятичный-230; преобразует 02 в десятичный-2, поэтому значение тока составляет 230,2 в.

4. Прочитайте ток

Отправьте команду: B1 C0 A8 01 01 00 1B

Ответить данные: A1 00 11 20 00 00 D2

Примечание: текущий ответ данных D2D3 = 11 20, 11 представляет целое число тока, 20 представляет десятичное число тока, текущее десятичное число-две цифры, преобразует 11 в десятичный-17; преобразует 20 в десятичный-32, поэтому текущее значение составляет 17,32 А.

5. Прочитайте мощность

Отправьте команду: B2 C0 A8 01 01 00 1C

Ответить данные: A2 08 98 00 00 00 42

Примечание: данные о мощности ответа D1D2 = 08 98, преобразует 08 98 в десятичное число составляет 2200, поэтому значение тока составляет 2200 Вт.

6. Прочитайте энергию

Отправьте команду: B3 C0 A8 01 01 00 1D

Ответить данные: A3 01 86 9F 00 00 C9

Примечание: данные по энергии ответа D1D2D3 = 01 86 9F, преобразует 01 86 9F в десятичное число составляет 99999, таким образом, накопенная энергия составляет 99999Wh.

Иллюстрации Связь

1. Подключите оборудование в соответствии с схемой подключения ниже.

2. после подключения, пожалуйста, выберите порт связи, хост-компьютер этого модуля поддерживает порт связи: COM2 \ COM3 \ COM4, вы можете проверить через Менеджер устройств, если это не вышеуказанный порт связи, вы должны изменить его.

Схема подключения:

Примечание:

1.Это внутренний модуль и не может использоваться на открытом воздухе.

2. Нагрузка может быть выше номинальной мощности.

3.Проводка не может быть неправильной.

Загрузка программного обеспечения:

Http://pan.baidu.com/s/1pLMxK6J

Пароль: ffuj

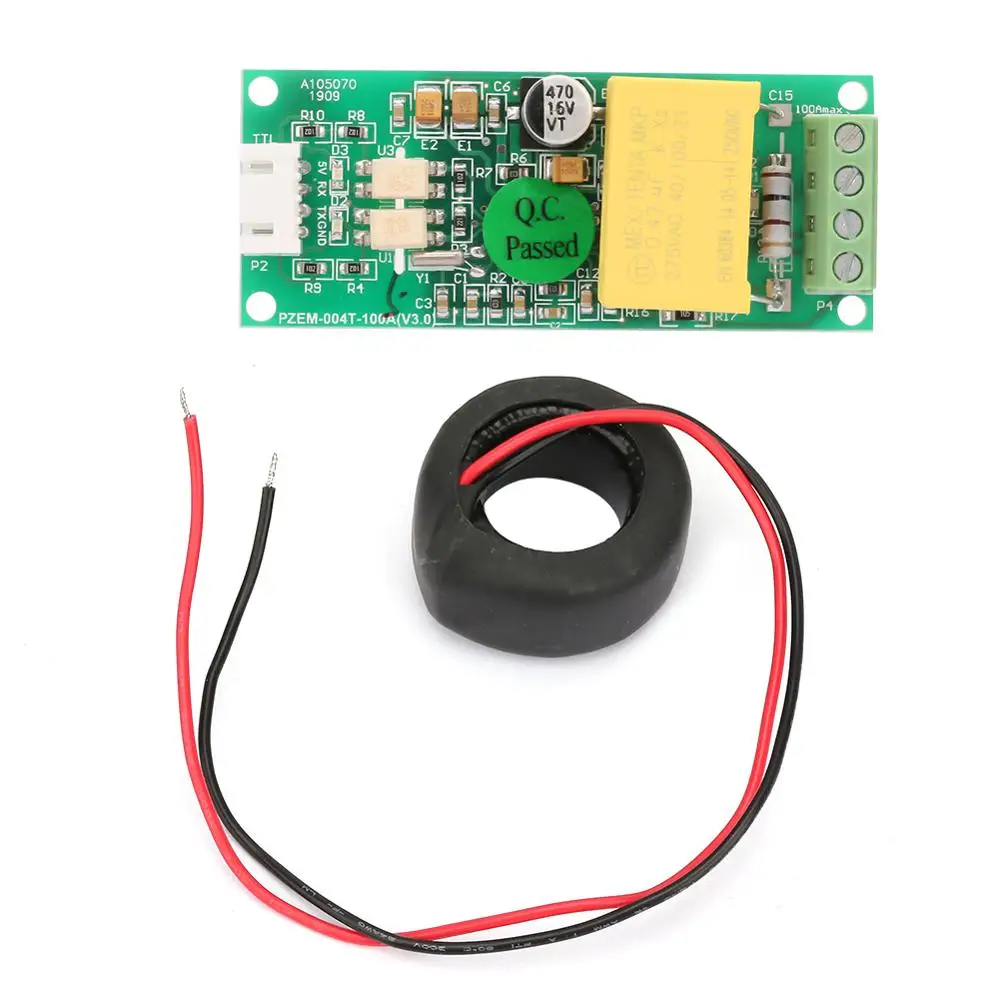

Посылка включает в себя:

1 x модуль (USB адаптерВ комплект не входит)

1 х трансформатор тока (случайный цвет)
