AC 80-300 В AC 200-450 в амперметр вольтметр Индикатор воздушного переключателя 99A 200A ток датчик напряжения монитор Встроенный/внешний CT lcd

984 руб.

Цвет:

Описание

D52-2042 Тип рельсового типа цифровой дисплей напряжение переменного тока и ток двойной дисплей метр отображает измеренное напряжение переменного тока и ток одновременно на измерителе. В комплект поставки входит трансформатор.

Широко используется в электрораспределительных шкафах, бытовых распределительных коробках, ремонте приборов и т. д., особенно устанавливается на автобус [DZ47/045/Воздушный переключатель] на автобус, для того, чтобы контролировать домашнюю электроэнергию в режиме реального времени, чтобы не забудьте выключить некоторые мощные бытовые электроприборы, Избегайте траты средств и экономии денег.

Пожалуйста, обратите внимание, чтобы выбрать правильный тип

1: Выберите 80-300 В для измерения напряжения 110 В 220 В, 200-450 в для измерения 380 В.

2: Если вы хотите измерить трехфазное ABC напряжение и ток одновременно, вам нужно купить 3 инструмента. Трехфазный 4-проводной выбор на рост от 80 до 300 v трехфазный 3-жильный выбор 200-450 V

1. Точность измерения: 1% плюс или минус 2 слова

2. Дисплей: 0,5 дюймов светодиодный цифровой трубки (красный дисплей напряжения, текущий чистый зеленый дисплей)

3. Диапазон измерения: переменный ток напряжение: переменный ток 80-300 В, 200-450 в. При необходимости Пользователь выбирает Диапазон измерения напряжения

4. Переменный ток: ACO. 00-99. 9A (99. 9A диапазон измерения) AC1.0-199A (199A диапазон измерения)

5. Энергопотребление <0. 2VA

6. Скорость измерения: около 2 раз в секунду

7. Размеры: 54 (длинна) * 80 (ширина/высота) * 64 (толщина) мм-

8. Ширина установки: = 3 P (DZ47/C45, положение воздушного переключателя)

9. Размер инструмента: 54 (длинный) * 45 * (ширина/высота) * 16 (толщина/глубина) мм

10. Способ установки: рельсовый тип (воздушный переключатель универсальный направляющий рельс)

Примечание: направляющая не поставляется с направляющей

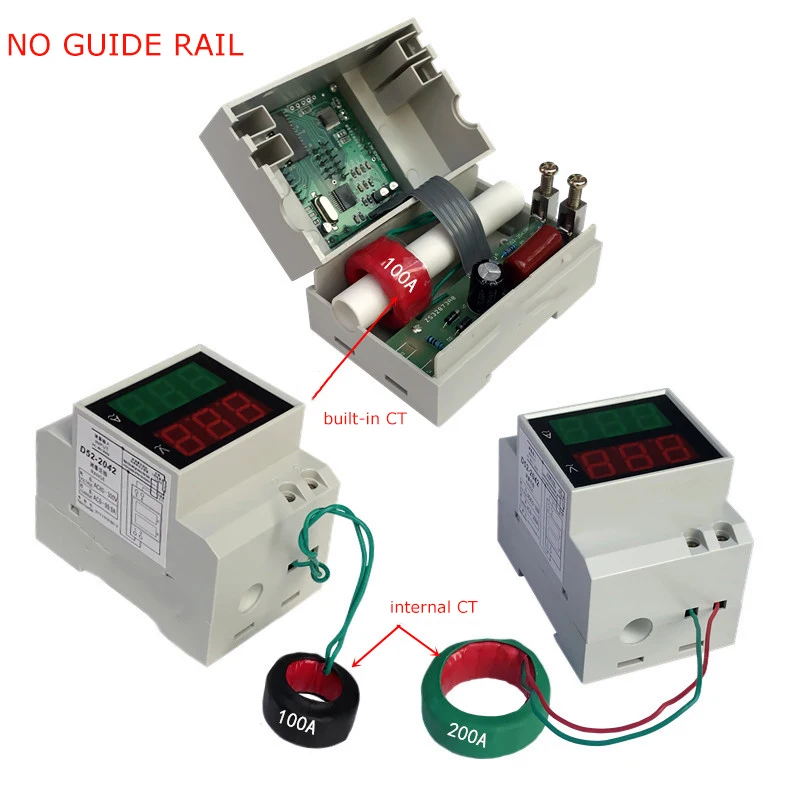

11, встроенный Трансформатор: измерительный провод цепи через правое отверстие счетчика (диаметр отверстия 11 мм может пройти национальный стандарт 12 квадратных (мм) стандартный медный провод/может удовлетворить ток нагрузки 100А)

Примечание: нагрузка проходит через измерительное отверстие сверху или снизу и не влияет на точность измерения тока.

12. (Внешний диаметр 15,5 а отверстия трансформатора 113 мм) может соответствовать национальным стандартам 21-25 квадратных (мм) Стандартный медный провод через, (внешний диаметр отверстия трансформатора 24 мм 200А) может соответствовать национальным стандартам 30-45 квадратных (мм) стандартных медных проводов через

Применение и метод подключения

1. Подключите измеренное напряжение к 1 и 2 клеммам в нижней левой части счетчика.

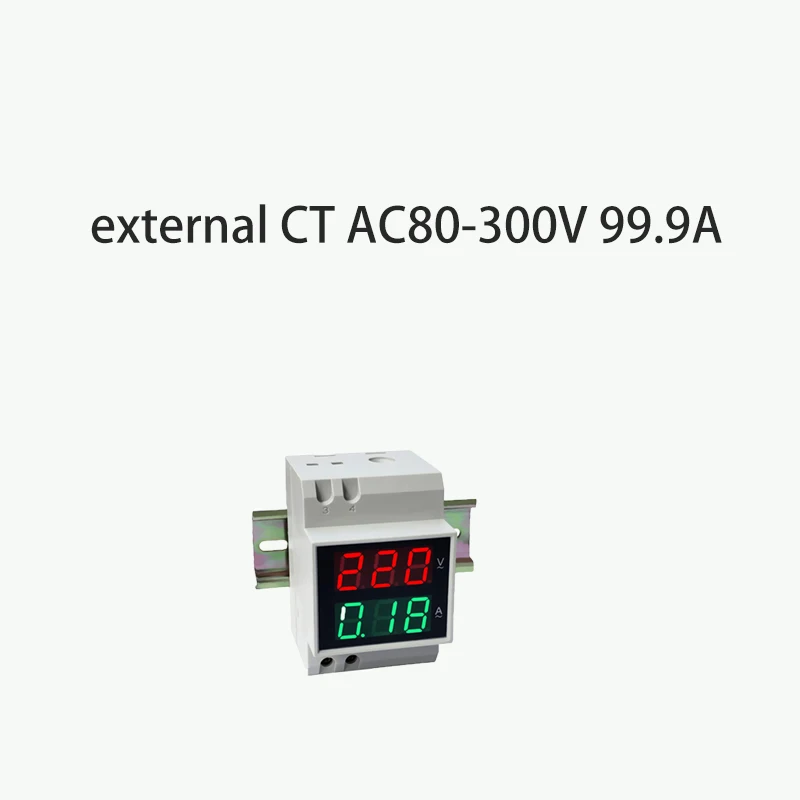

2, внешний трансформатор подключен в соответствии с схемой подключения на рис. 1. два провода вторичного конца прецизионного трансформатора тока прибора соответственно соединены с верхними левыми 3 и 4 клеммами, а провода измерительной цепи проходят через трансформатор. Круглое отверстие. (Провода трансформатора могут быть расширены до идеального положения в соответствии с оборудованием.) Длина удлинителя-0. 5-3 метра не влияет на точность измерения.

3. Встроенный трансформатор соединен в соответствии с схемой подключения, приведенной на рис. 2. Проводник измерительной цепи проходит через правое круглое отверстие прибора. Направление проникновения провода произвольно выбирается в соответствии с использованием пользователя. Его можно вставить из нижнего отверстия инструмента. Или отверстие сверху измерителя проникает в дно, и направление проникновения отличается, что не повлияет на результат измерения.

Этот инструмент подходит только для чистого источника питания переменного тока 50-60 Гц, не может использоваться для тиристора, инвертора, инвертора квадратной волны и синусоидальной волны для коррекции синусоидальной волны, В противном случае инструмент будет постоянно поврежден!
