AC/DC 4Nm Nema24 570Oz-in 60 мм 1000 об/мин DSP Hybird кодер шаговый двигатель с замкнутой обратной связью мотор драйвер с охлаждающим вентилятором наборы сервомотор

Описание

1. Посылка список

1 Драйвер ПК с охлаждающим вентилятором

1 ПКNEMA244 Метрический номерМотор

1 PC 3M кодирующего устройства

1 ПК 3 м кабель питания

2. Функциональные характеристики привода:

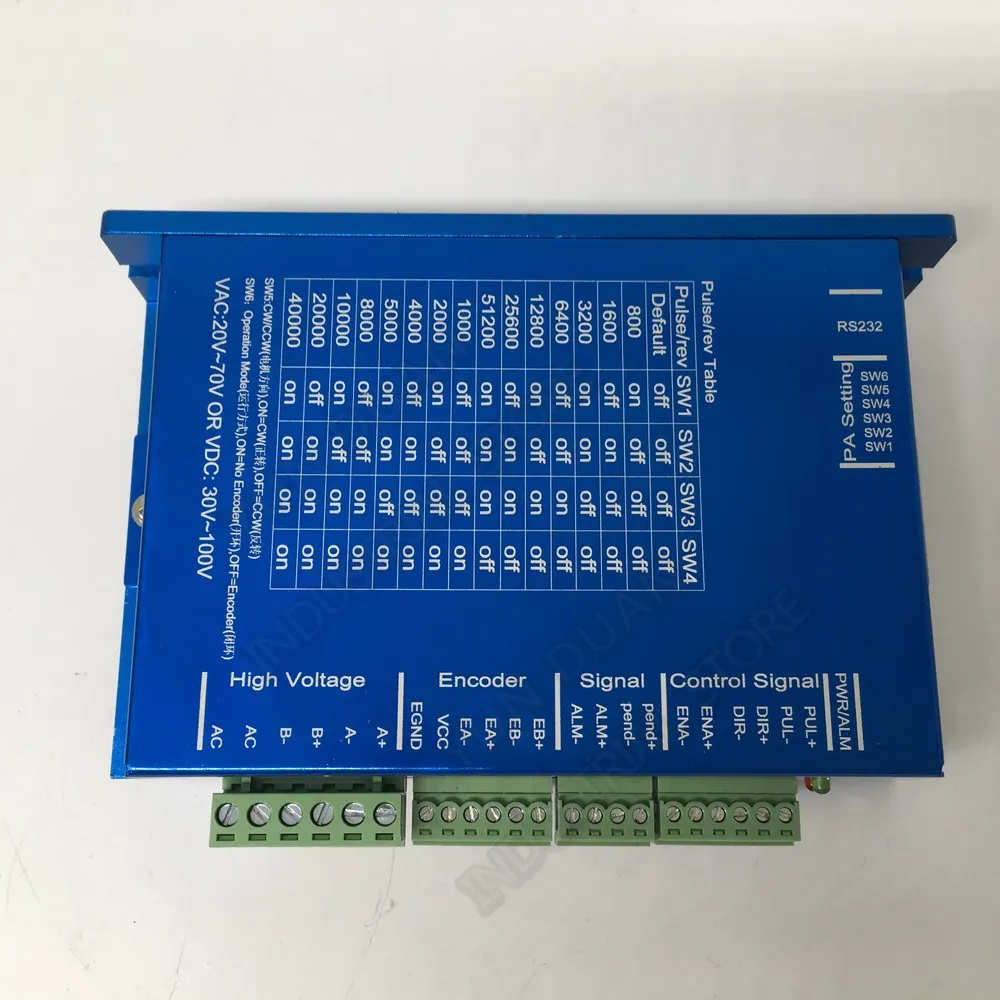

Модель:HB860H

Тип: DSP шаговый двигатель с замкнутой обратной связью привода

Максимальный ток:8.2A

Частота импульсного отклика: 200 кГц

Микрошаговый драйвер:200 ~ 51200ppr

Вход Напряжение:20 ~ 80VAC/30-110VDC

Защитная функция: Перенапряжение, Перегрузка по току, ошибка отслеживания, защита от перенапряжения

Входной сигнал: ПоддержкаPUL/DIRИС заглушкой по часовой стрелке против часовой стрелкиРежимов (разница)

Совместимость:5 ~ 24 VСигнал (не нужен резистор)

Тип охлаждения:С воздушным охлаждением

3. Выбор микрошагов и Настройка тока :

4. Электродвигатель:

Модель: 60HB250-112B

Фланец: NEMA2460 мм

Угол шага:1,8 градусов

Трехфазный:2PH

Выход вал Диаметр:8 мм

Держать крутящий момент:4NM

Двигатель Длина (L):132 мм

Номинальная Скорость:1000 об/мин

Энкодер: 1000 линия

Сопротивление: 0.55ohm

Индуктивности: 1.3mH

Класс изоляции: B
