Описание

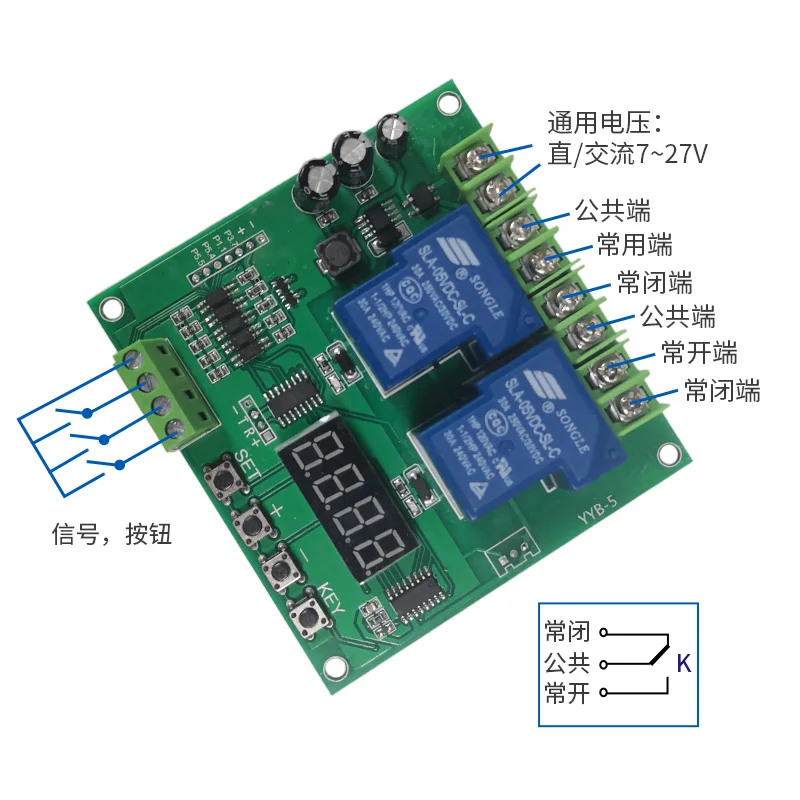

Проводка порт Описание:
1, AC/DC: Входная мощность DC/AC 7 V ~ 27 V
2, В1: входной сигнал 1 (отрицательный триггер)
3. IN2: входной терминал сигнала 2 (отрицательный триггер)
4. IN3: входной сигнал терминала 3 (отрицательный триггер)
5, NO:
Реле нормально открытое, реле подвешено перед всасыванием, и оно коротко замыкается с COM после всасывания.
6, COM:
Реле общего интерфейса
7. NC: реле обычно закрывает интерфейс, и реле коротко до COM перед закрытием всасывания.
Список Функций: функция может быть произвольно настроена, чтобы купить обратно, есть инструкции, предоставленные; сбой питания может запоминать любые параметры набора
P--1: подача сигнала 1, реле 1 автоматически останавливается, когда оно всасывается к A; подача сигнала 2, реле 2 тянет к B времени, чтобы остановить автоматически
Стоп; сигнал 3-Сигнал аварийной остановки сброса
P--2: подача сигнала 1, реле 1 автоматически останавливается, когда оно всасывается до времени; реле 2 задержки B время после подачи сигнала время запуска
Автоматическая остановка до времени C (эта функция времени блока должна быть последовательной)
P--3: после включения, реле 1 отпускается до времени, ожидание времени C, реле 2 тянется к времени B, ожидание
C время; реле 1, 2 в свою очередь работают бесконечные петли
(Если двигатель перевернут, его можно понять, как: мощность двигателя вращается вперед-сегмент времени; остановка на период времени; автоматический разворот
На некоторое время; остановитесь на некоторое время; затем автоматически поверните вперед; таким образом, цикл)
P--4: Дайте сигнал 1, реле 1 тянет; Дайте сигнал 2 (лимит), реле 1 останавливается и начинает синхронизацию к реле времени
2 закрыт; Дайте сигнал 3 (лимит), реле 2 останавливается и начинает время до тех пор, пока B реле времени 1 не тянет;
Цикл
(Если двигатель управления изменен, его можно понять как: Нажмите кнопку пуска 1; Мотор идет к ограничению 2, чтобы остановить на некоторое время;
Автоматически Реверс для ограничения 3 стоп-сегментного времени; затем автоматически вперед; таким образом цикл)
P--5: Дайте сигнал 1, реле 1 тянет; Дайте сигнал 2 (лимит), реле 1 останавливается и начинает синхронизацию к реле времени
2 раковины; дать сигнал 3 (лимит), реле 2 остановки; дать сигнал 1; выполнить снова
(Если двигатель управления изменен, его можно понять как: Нажмите кнопку пуска 1; Двигатель переходит к ограничению 2, чтобы остановить на некоторое время:
Автоматически Реверс для ограничения 3 стоп; дать сигнал 1; выполнить снова)
P-6: дать сигнал 1, реле 1 раковина; дать сигнал 2 (лимит), реле 1 остановка; дать сигнал 1, реле 2
Потяните; Дайте сигнал 3 (лимит), реле 2 стопа;
(Если двигатель управления изменен, его можно понять как: Нажмите кнопку Пуск 1; перейдите к ограничению 2 стоп; нажмите кнопку Пуск снова
Кнопка 1; Реверс для остановки 3 остановки;)
Кнопка настройки инструкции по уходу за изделием
Включение дисплея «---» означает выход в режим ожидания;
Нажмите K1 в первый раз
Дисплей экрана: P-1: режим регулировки K2 и K3
При нажатии на второй K1 экран отображает: A001: K2 и K3 Отрегулируйте первый раз A, K4 подстраивает десятичную точку (единица времени)
При нажатии на третий K1 экран отображает: B001: K2 и K3 Отрегулируйте второй раз B, K4 подстраивает десятичную точку (единица времени)
При нажатии на четвёртый K1 экран отображает: C001: K2 и K3 Отрегулируйте третий раз C, K4 подстраивает десятичную точку (единица времени)
Нажмите пятую К1 для отображения"
"" Означает, что он находится в режиме ожидания;
Например, режим настройки должен быть: P--2; Время: A010 B005 C006:
Показывает второй режим работы; после сигнала 1; реле 1 выключено через 10 секунд; реле 2 задерживается по сигналу 2
Запускается автоматически через 5 секунд, а затем выключается на 1 секунду.
Описание единицы измерения после запятой:
XX. X Десятичная точка в десять, диапазон времени: от 0,1 до 99,9 секунд
XXX не имеет точки после запятой, диапазон синхронизации: 1 секунда ~ 999 секунды
XXX. Десятичная точка находится в одном месте, временной диапазон: 1 минута ~ 999 минут
