ACS714 5A 20A 30A 5 V Ток Сенсор коммутационная плата изолировать фильтр конденсатор сопротивления Холла модуль SMD заменить ACS712

Этот датчик тока является несущей доской или разделительной доской для Allegro ACS714LLCTR-30A-T Холла на основе эффекта линейный датчик тока; Pololu поэтому рекомендуем внимательно считывать данные ACS714 (678 k pdf) перед использованием этого продукта. Датчик работает на 5 В и имеет выходную чувствительность 66 мВ/А. Плата поставляется полностью заполнена компонентами SMD, включая ACS714, как показано на изображении продукта. В следующем списке приведены некоторые ключевые особенности датчика:

Предназначен для двунаправленного входного тока от-30 А до 30 А (хотя прочный датчик IC может выдержать до пяти раз перегрузки по току).
Проводящий путь внутреннее сопротивление, как правило, 1,2 МОм, и PCB сделан с 2 унций меди, так что очень мало энергии потеряно в плате.
Использование датчика Холла означает, что IC способен электрически изолировать текущий путь от электроники датчика (до 2,1 кв RMS), что позволяет вставлять датчик в любом месте по текущему пути и использовать d в применениях, которые требуют электрической изоляции.
Бандаж 80 кГц, который можно дополнительно уменьшить, добавив конденсатор через штырьки платы, помеченные «фильтром».
Высокая точность и надежность: Стандартная Общая выходная погрешность ± 1. 5% при комнатной температуре с заводской калибровкой, чрезвычайно стабильное выходное напряжение сдвига, и почти нулевое магнитное гистерезис.
Диапазон рабочих температур автомобильного класса от-40 °C до 150 °C.

Прокладки помечены на нижнем шелковом экране. Шелкография также показывает направление, которое интерпретируется как положительный ток потока через стрелку + i.

Датчик требует напряжения питания от 4,5 до 5,5 В, чтобы быть подключенным через Vcc и GND колодки, которые помечены на нижней части экрана. Датчик выводит аналоговое напряжение, которое линейно пропорционально входному току. Когда Vcc составляет 5 В, Это выходное напряжение центрируется на 2,5 в и изменяется на 66 МВ на Ампер входного тока, с положительным током, увеличивающим выходное напряжение и отрицательным током, уменьшающим выходное напряжение.

Предупреждение этот продукт предназначен для использования ниже 30 В. Работа с более высоким напряжением может быть чрезвычайно опасной и должна быть предана только квалифицированным людям с соответствующим оборудованием и защитным устройством.

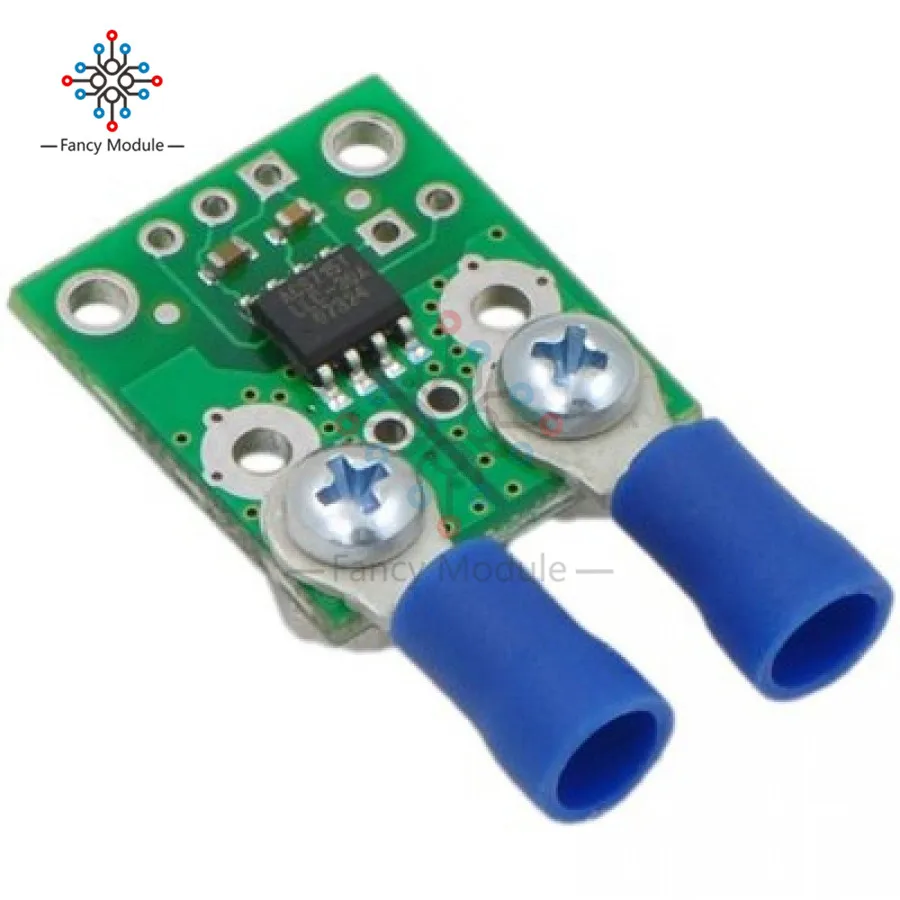

Входной ток может быть подключен к плате различными способами. Для низкого тока, вы можете припаять 0,1 "штырьки штыря к плате через небольшие сквозные отверстия на входной стороне платы. Для применения с более высоким током можно припаять провода непосредственно к сквозным отверстиям, размеры которых лучше всего совпадают с вашими проводами, или вы можете использовать бесрастворимые кольцевые клеммные разъемы, как показано на изображении справа.

Плата имеет два монтажных отверстия на логической стороне платы. Эти монтажные отверстия находятся на расстоянии 0,5 ".

IC имеет внутреннее сопротивление фильтра 1,7 кОм, и несущая плата включает 1 nF конденсатор фильтра, который производит низкопроходный RC фильтр с 90 кГц cutoff. Вы можете повысить точность системы зондирования для низкочастотного зондирования, добавив конденсатор параллельно с интегрированным 1 nF конденсатором через колодки, помеченным «фильтром» на нижней шелкографии (этот конденсатор маркирован c2b в схеме ниже). Частота F, которую фильтр будет уменьшать до половины своей оригинальной мощности, Дана:

F = 1/(2 & pi; RC) = 1/(11kΩ * (1 nF + Cf)

Где Cf-значение конденсатора, добавленного в фильтровальные прокладки.

Вы можете выбрать:

(1 шт.);ACS714 модуль
