Описание

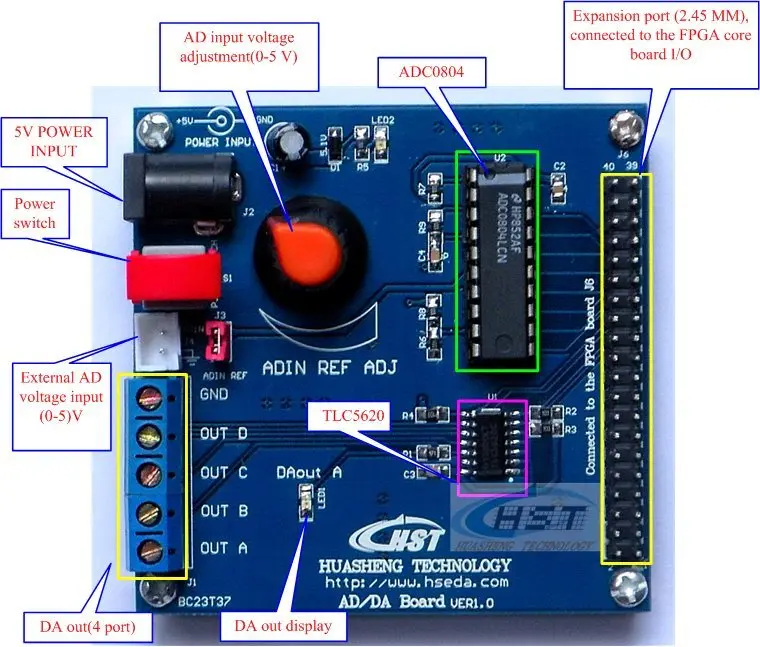

Мы принимаем обычно используемый ADC0804 как AD чип преобразования. этот чип является 8-битным параллельным преобразованием, что делает его простым в использовании. для удобства тестирования пользователя на плате имеется входной потенциометр источника сигнала постоянного тока (0-5 В), так что это очень удобно для пользователя, чтобы провести моделирование и тестирование на применение, И нет необходимости подключать вход источника сигнала отдельно.
DA мы используем обычно используемый 8BIT модуль последовательного преобразования чипа TLC5620, TLC5620 имеет 4 канала аналогового выходного сигнала, выходной диапазон 0-5 В.
Экспериментальный скриншот (эксперимент по сборке рекламы)
1. ADC0840
Чип параметры:
Рабочее напряжение: + 5 V, VCC = + 5 V.
Аналоговый Диапазон входного напряжения: 0 ~ + 5 В, то есть 0≤Vin≤ + 5 В.
Разрешение: 8 бит, то есть разрешение 1/2 = 1/256, значение преобразования между 0 и 255.
Время преобразования: 100us (fCK = 640 кГц).
Ошибка преобразования: ±1LSB.
Исходное напряжение: 2,5 В, Vref = 2,5 В.
1. Принцип преобразования ADC0804
ADC0804 относится к непрерывному инкрементному (последовательному методу аппроксимации) преобразователю A/D, преобразователю A/D в дополнение к преобразованию скорости этого типа (от десятков до сот США), высокое разрешение и преимущества дешевого, широко используется в конструкции микрокомпьютерного интерфейса.
Преобразование принцип "непрерывный прогрессивный аналого-цифрового преобразователя", приводя в качестве примера выход 8-битный ADC0804 действий. Шаги действия следующие (в основном, начинайте с самого высокого левого бита).
Первый результат поиска: 10000000 (если предполагаемое значение ≤ Входное значение, бит поиска = предполагаемый бит = 1)
Второй результат поиска: 11000000 (если предполагаемое значение ≤ Входное значение, бит поиска = предполагаемый бит = 1)
Третий результат поиска: 11000000 (если предполагаемое значение> является входным, то бит поиска = предполагаемый бит = 0)
Четвёртый результат поиска: 11010000 (если предполагаемое значение ≤ Входное значение, то бит поиска = предполагаемый бит = 1)
Пятый результат поиска: 11010000 (если предполагаемое значение> является входным, то бит поиска = предполагаемый бит = 0)
Шестый результат поиска: 11010100 (если предполагаемое значение ≤ Входное значение, то бит поиска = предполагаемый бит = 1)
7 результат поиска: 11010110 (если предполагаемое значение ≤ Входное значение, то бит поиска = предположительное значение = 1)
Восьмый результат поиска: 11010110 (если предполагаемое значение> является входным, то бит поиска = предполагаемый бит = 0)
Таким образом, используя метод бинарного поиска, 8-битный A/D конвертер должен найти только 8 раз, а 12-битный A/D конвертер должен найти только 12 раз, чтобы завершить преобразование действия, где Входное значение представляет Аналоговое входное напряжение Vin на рис. 1
Функция каждого штыря:
D0-d7: 8-значный цифровой выходной терминал;
CLK: обеспечивает рабочий Пульс для работы чипа. Тактовая цепь показана на рисунке. Режим расчета тактовой частоты: fCK = 1/(1,1 × r×c)
CS: сигнал выбора чипа;
WR: терминал ввода сигнала записи;
RD: считывающий входной терминал сигнала;
INTR: прерывание поставки после преобразования;
Другие контактные соединения показаны как контактный входной терминал для источника питания и обеспечения эталонного напряжения
2. TLC5620
8-bit, 10us 4-полосная DAC, последовательного ввода, 1x или 2x выход программируемый источник, синхронное обновление, низкое энергопотребление
Четыре 8-битный Напряжение Выход ЦАП 5-в работа с одним источником питания Серийный Интерфейс Опорные входы с высоким сопротивлением Программируемый 1 или 2 раза Выходной диапазон Одновременное обновление объекта Внутренний сброс питания С низким уровнем Мощность потребления Половина буфером Выход Приложений Программируемый Напряжение источников Усилители/аттенюаторы с цифровым управлением Мобильной связи Автоматическая Тесты оборудование Процесс контроля и Управление Синтеза сигналаСопутствующие товары
