8road24positionADCModule параметры оборудования
\
\
\
\
\
\
\
\
\
\
\
1, PCBsize: 82,8 мм X 53,3 мм (длина без базы последовательного порта)
\\
90,6 мм X 53,3 мм (включая базовую длину последовательного порта)
\\
2, напряжение питания: 9 V ~ 15 V/(1 AAbove) напряжение постоянного тока
\\
3, микрокомпьютер с одним чипом: STM32F103C8T6, ADCchip: ADS1256
\\
4, с последовательным параметры: 115200,8, 1, N,
\\
5, ADCaccuracy: 8road24posionadcоднополюсный вход положительного напряжения or4road24pointial вход дифференциального напряжения
\\
6, ADCAcquisition Диапазон напряжения: Monopole0 ~ 5В, Difference-5V ~ + 5 V
\\
7, интерфейс связи: rs232последовательный порт
\\
8, мощность: 0,6 W (12 V/50MA)
\\
\
8road24positionADCModule функция введение
\
\
1, в total8Analog напряжение каналов преобразуется в цифровой сигнал, отправить через серийный portPC, так как при получении данных 。 приобретению напряжения range0 ~ 5VDC напряжения, внешний добавления и разделительная цепь может собрать стабильность при работе с высоким напряжением (в одно и то же время, нам нужно изменить программу для того, чтобы достичь) 。
\
\
2, эта плата оснащена with3Single микрокомпьютер программы, пользователь может загрузить MCU, при необходимости, или укажите, какой из них, чтобы скачать, прежде чем мы отправим 。
\
\
3, в тех случаях, когда плата тестируется, последовательной передачи данных протокол все программы: 115200 скорость передачи данных 1 исходное положение, 8 бит данных, без проверки, 1 стоп-бит 。
\
\
4, с последовательным портом andJTAGInterface, программы могут быть загружены через последовательный порт, useJTAGmode, SWDDownload отладчик по 。
\
\
5, плата является высокоточным модулем сбора последовательного порта. Частота выборки одного канала ниже 100 Гц, не подходит для высокоскоростного приобретения. Пожалуйста, подтвердите свои потребности перед покупкой.
\
\
\
\
\
\
Процедурный mode1:
\
\
Непрерывного приобретения один channelAN0Analog voltageADCTransformation, а также рассчитать преобразования данных значения напряжения. withASCIICode формы, передачи данных через последовательный порт. В этом режиме напряжение может быть прочитано сразу по серийный помощник программное обеспечение, подходит для разработки программного обеспечения инженеров, потому что мы не должны понимать, какие-либо принцип SCM оборудования 。
\
\
Собранных данных показана как указано ниже, это приобретение состоит в том, чтобы соединить напряжение до the0passageway (AN0) результаты измерений на точность измерения is0.0001V (Namely0.1mV) Диапазон передачи данных очень стабильно. другое каналов вакантны 。
\
\
Из-за того передачи isASCIIcode, таким образом, программное обеспечение последовательного порта верхней части компьютера следует выбирать «персонаж (ASCII) отображением значений
\
\
Show», не choose16Binary дисплей, в противном случае дисплей искажается 。
\
\
\
\
Процедурный mode2:
\
\
Непрерывное приобретение8 канальный аналоговый voltage24posionadctransformation, и рассчитать преобразованные данные как значение напряжения., withASCIICode формы, передачи данных через последовательный порт. В этом режиме серийный помощник программное обеспечение также может считывать напряжение непосредственно. подходит для разработки программного обеспечения инженеров, потому что мы не должны понимать, какие-либо принцип SCM оборудования 。
\
\
Собранных данных показан следующим образом:
\
\
\
\
\
\
\
\
Процедурный mode3:
\
\
Полный дифференциал режим входного сигнала, измеренное напряжение широкого диапазона, is-5V ~ + 5V. В total4Group дифференциальный вход. Сенсор для весы соединение 。
\
\
\
\
\
\
\
\ \
8road24positionADCModule оборудования схема
\ \ \
\
\
\
\
\
\
1, RS232Communication последовательный порт
\
\
2, SP3232chip
\
\
3, Мощность входной минус
\
\
4, Мощность вход положительный (9 ~ 15 V)
\
\
5, BOOTSelect pin-код
\
\
6, STM32F103C8T6Single микрокомпьютер
\
\
7, REF3225Reference чип напряжение (2,5 V)
\
\
8, AN0 ~ AN7, аналоговое напряжение входного сигнала (0 ~ 5 V)
\
\
9, аналоговый сигнал заземления
\
\
10, измерительный потенциометр
\
\
11, ADS1256 моделирование-цифровой конверсионный чип
\
\
12, JTAGDownload интерфейс отладки
\
\
13, ElicitedIOmouth
\
\
14, кнопка сброса
\
\
8road24positionADCModule описание оборудования
\
\
1, в этой плате alreadySTM32F103C8T6SCM ownedIOMouth ведут, пользователи могут прекращен функции, которые они нужны 。
\
\
2 программы могут быть загружены через последовательный порт, смотрите инструкцию документ для особых методов 。
\
\
\
\
\
3, внешний Опорное напряжение источника чип-REF3225, сильная стабильность смещения: 4ppm/c.
\ \
\
\
\
\
4, потенциометр установлен на плате для testingAD Вход, напряжение, вызванные потенциометра частичное напряжение проходит throughS2Jumper toAN0, подходит для плата отладки без датчика 。 если этот тест не используется, может beS2Remove джемпер, непосредственно fromAN0 -- AN7 Вход испытательное напряжение 。 (Вход toADThe Вход напряжение не может быть выше than5V)
\
\
* Будьте осторожны: ADCThe к видеовходу доска до сих пор напряжение в тех случаях, когда она подвесная, так что нет нестабильного напряжения дисплей. Неиспользованного входной порт могут основываться на 。
\
\
5, магнитных шариков and0Ohmic сопротивления изоляции, исключить взаимодействие 。
\
\
6, блок питания имеет Анти Обратный элементы, соединяющий обратный модуль питания не повредить доску 。
\
\
7, ElicitedSTM32Singlechip19individualIOmouth, and5V, 3.3VDC выход, удобно для пользователей, чтобы расширить функции 。
\
\
\
\

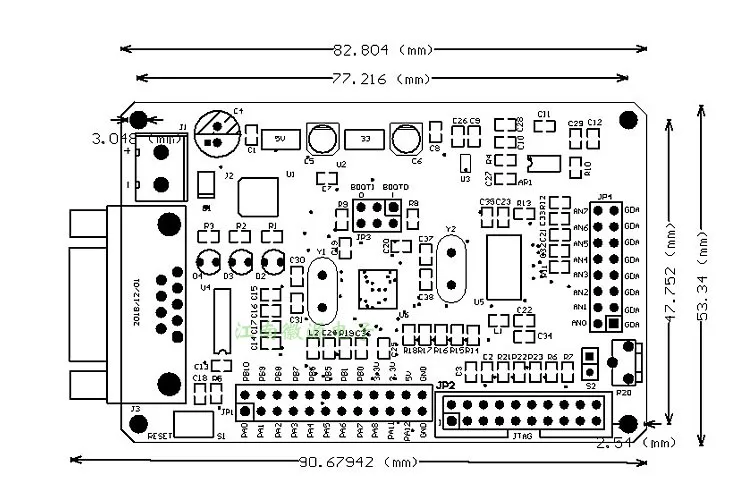

8road24positionADCModularPCBsize & компонент распределения схема
\
\
\
\
8road24positionADCModule ссылка Монтажная схема
\
\
Красная Нить: положительный полюс питания
\
\
Черная линия: отрицательный полюс питания
\
\
Синяя линия: сигнальная линия
\
\
\
\
8road24positionADCModule изображение удовлетворение
\
\
\
\
\
\
\
\
\
\

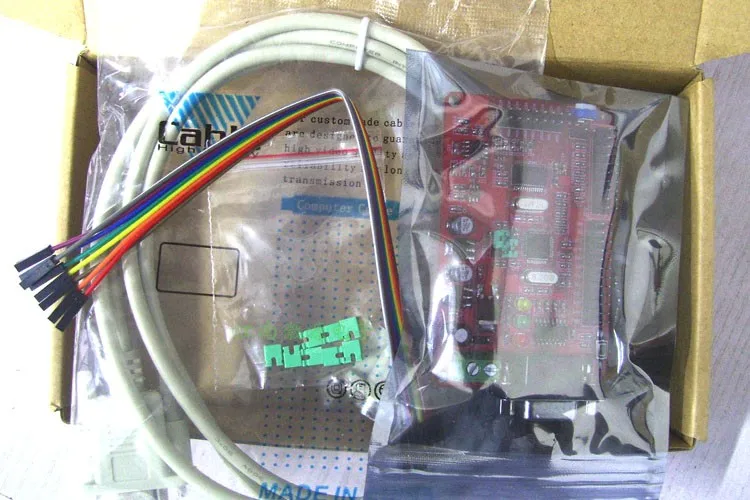

8road24positionADCModule доставки прайс-лист
\
\
1,8 проход (24bit) ADCConversion board1slice
\
\
2, DuPont, line8root
\
\
3, Кол-во защита от короткого замыкания Шапки
\
\
4, линия последовательной передачи данных orUSBOne последовательный порт
\
\
5, соответствующую информацию об этой плате, пожалуйста, проверьте функцию в кратчайшие возможные сроки после того, как покупатель получает товар, если функции нормально, пожалуйста, подтвердите получение, затем сообщите в Отдел по обслуживанию клиентов по электронной почте номер, служба поддержки клиентов будут отправлять информацию на адрес электронной почты покупателя 。
\
\
\
\
\
Покупку этой плате, включает аппаратные + две части данных, обеспечить все вышеперечисленные тест исходный код программы файлы (SCM программы при условии, последовательный помощник программное обеспечение не написано и сделаны нами, без исходных текстов при условии), после того, как покупатель получает товар, который тщательно настраивал свою тест функция, пожалуйста, свяжитесь с нами для того, чтобы разрешить проблемы вовремя 。 мы предоставим вам соответствующую информацию после того, как покупатель подтверждает после получения.
\
\
\
\
