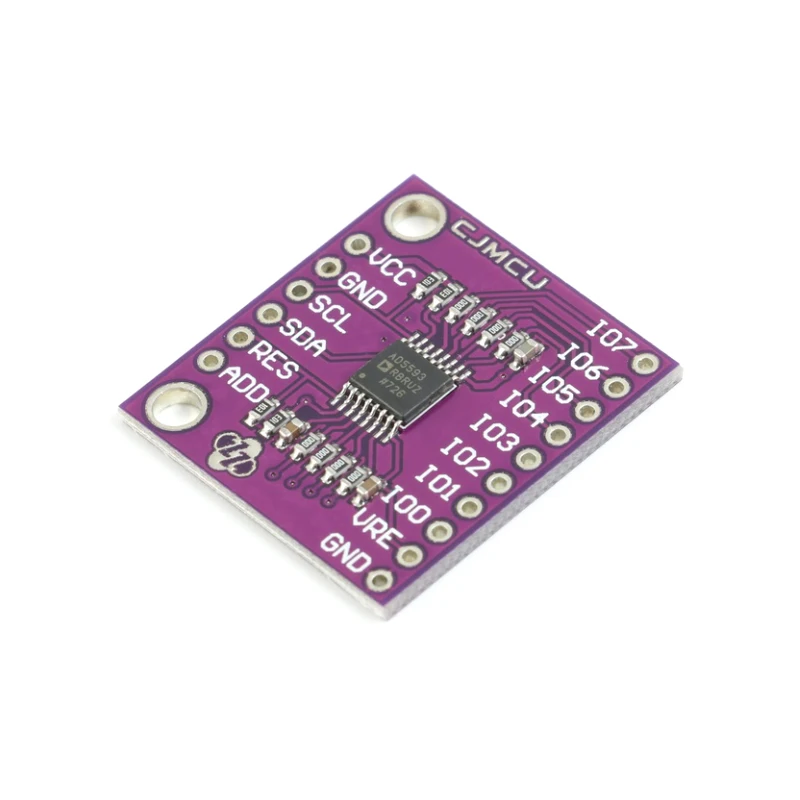

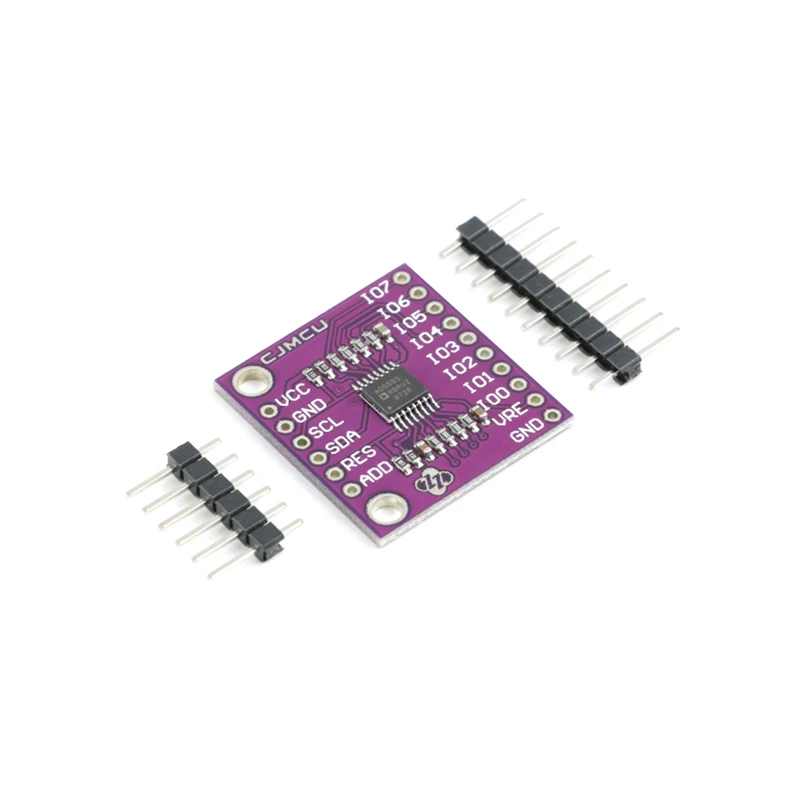

AD5593 конвертер АЦП/ЦАП настраиваемый 12 битный аналого-цифрового преобразователя 8-канальный

AD5593 конвертер АЦП/ЦАП настраиваемый 12 битный аналого-цифрового преобразователя 8-канальный

Продукт Особенности

AD5593R интегрирует восемь контактов ввода/вывода, которые можно индивидуально настроить как выходы DAC, входы ADC, цифровые выходы или Цифровые входы. В тех случаях, когда I/O pin настроен в качестве аналоговым выходом, он управляется 12-цап. Выходной диапазон ЦАП от 0 В до VREF, или от 0 В до 2 x VREF. В тех случаях, когда I/O pin настроен в качестве аналоговый вход переменного тока, он подключен к 12-разрядный АЦП через аналоговый мультиплексор.

Диапазон входного сигнала ADC от 0 В до VREF или от 0 В до 2 × VREF. Штыри ввода/вывода также могут быть настроены как значки общего назначения цифрового ввода или вывода (GPIO). Статус штыря GPIO можно установить или прочесть обратно, получив доступ к регистрам GPIO через функцию записи/чтения 2c. AD5593R интегрирует 2,5 V, 20 ppm/°C (по умолчанию выключено) и индикатор температуры (с указанием температуры чипа). Значение температуры считывается в соответствии с последовательностью чтения ADC.

Ошибка смещения ADC: ± 5мв Время преобразования ADC: 2us ADC полная Пропускная способность: 8,2 МГц 3 дБ Ошибка смещения ЦАП: ± 3 мВ DAC вход полный 0 ошибка: 2МВ Исходное напряжение VREF Вход: 1 ~ VDD Исходное напряжение VREF выход: 2,5 в Точность датчика температуры: 12 бит Температурный датчик диапазон температуры:-40 ~ 105 ° C Погрешность измерения: ± 3 °C Источник питания VDD: 2,7 ~ 5 В IIC частота связи: до 400 кГц
