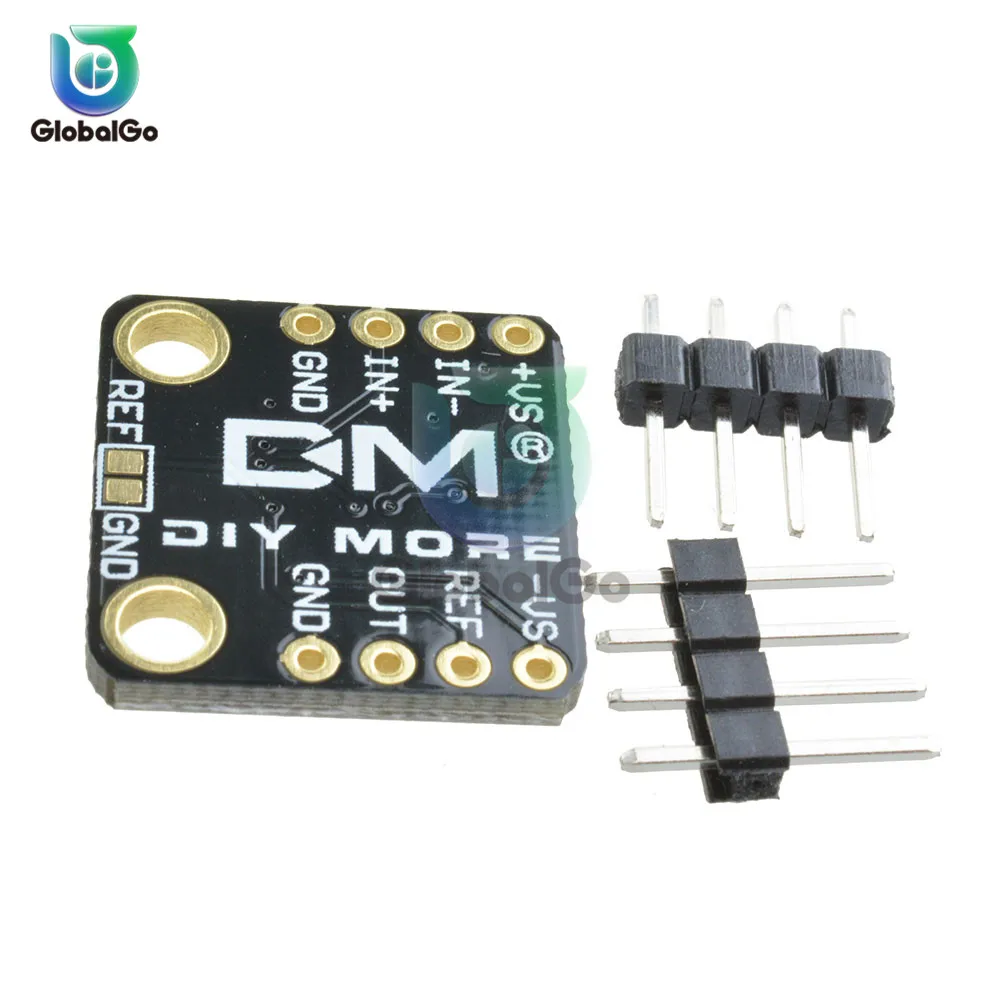

AD623 AD623 Программируемый коэффициент усиления измерительный усилитель Max 200 Гц цифровой усилитель постоянного тока доска приборный модуль

Особенности:

Направляющие к рельсу выход качели

Диапазон входного напряжения растягивается на 150 мВ ниже заземления

(Один источник)

Низкая мощность, 550 μA максимальный ток питания с одним внешним резистором

Диапазон усиления: от 1 до 1000

Высокая Точность dc производительность

0.10% точность усиления (G = 1)

0.35% точность усиления (G> 1)

Шум: 35 nV/& radic; Hz RTI шум при 1 кГц

Отличные динамические характеристики

Полоса пропускания 800 кГц (G = 1)

20 мкс время до 0.01% (Г = 10)

Область применения:

Низкая мощность медицинские приборы

Преобразователь интерфейсов

Регулятор температуры с термопарным усилители

Производственный процесс управления

Разница усилители

Низкая мощность сбора данных

Общее описание:

AD623 интегрированный, одиночный или двойной прибор поставки

Усилитель, который обеспечивает to-rail выход качели Использование напряжения питания от 3 V-12 V. В AD623 обеспечивает превосходную пользователя гибкость, позволяя один получить комплект резистор программированию и за счет в соответствии с 8-свинцовой промышленности распиновка стандартная конфигурация.

Без внешнего резистора, AD623 настроен для unity

Усиление (G = 1), и с внешним резистором, AD623 можно запрограммировать для увеличения до 1000.

Улучшенная точность AD623-это результат увеличения коэффициента отклонения переменного тока в обычном режиме (CMRR), совпадающего с повышенным коэффициентом усиления; гармоники шума линии отклоняются из-за постоянного CMRR до 200 Гц.
