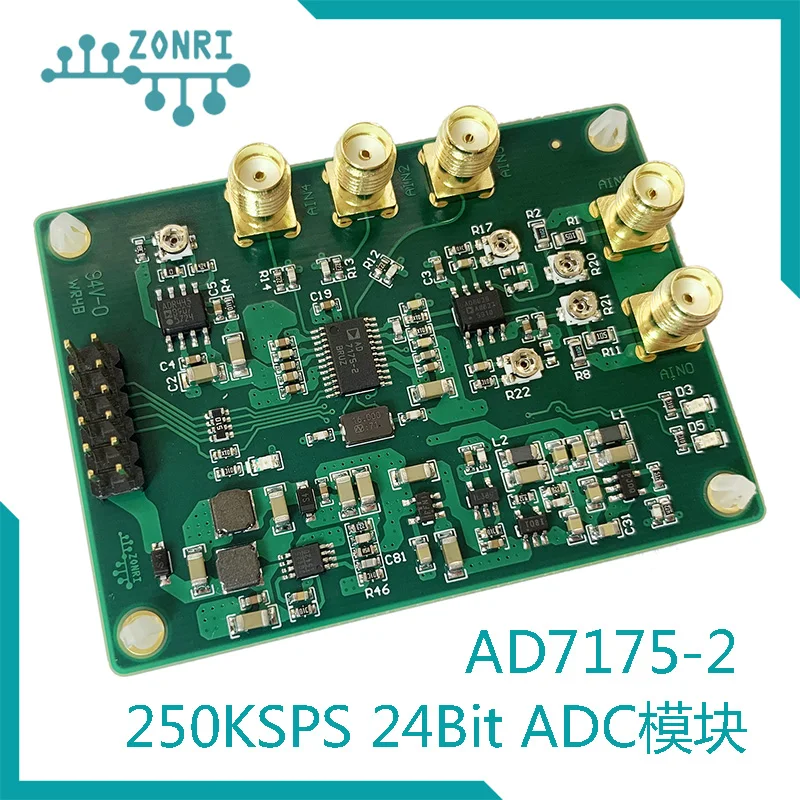

Ad7175-2 250 ksps/24bit ADC модуль/дифференциальный Биполярный вход

Полный AD7175-2 план применения.

Один источник питания широкий диапазон 2,7-8 В постоянного тока, типичный рабочий ток 58mAКогда питание 5 в 。

Максимальная скорость обновления данных 250 Ksps, время установки 10 US 。

Регулируемый входной коэффициент частичного давления, для коррекции ошибок общего режима 。

На плате двойной силовой рельс, настоящая дифференциальная поддержка, Биполярный вход 。

По умолчанию дифференциальный вход rangeby±21. 5 V, синфазный диапазон входного is10.75V 。

Точная настройка (дальность тонкой настройки ± 5%) источник данных 。

\

\

\

\

Ссылка: https://pan.baidu.com/s/1IIeBjoZb4RY06vwVyjaoKA код извлечения: mir5

AD7175-2 ----- X 1

2,54 2X6 Pin ----- X 1

SMASeat ------ X5
