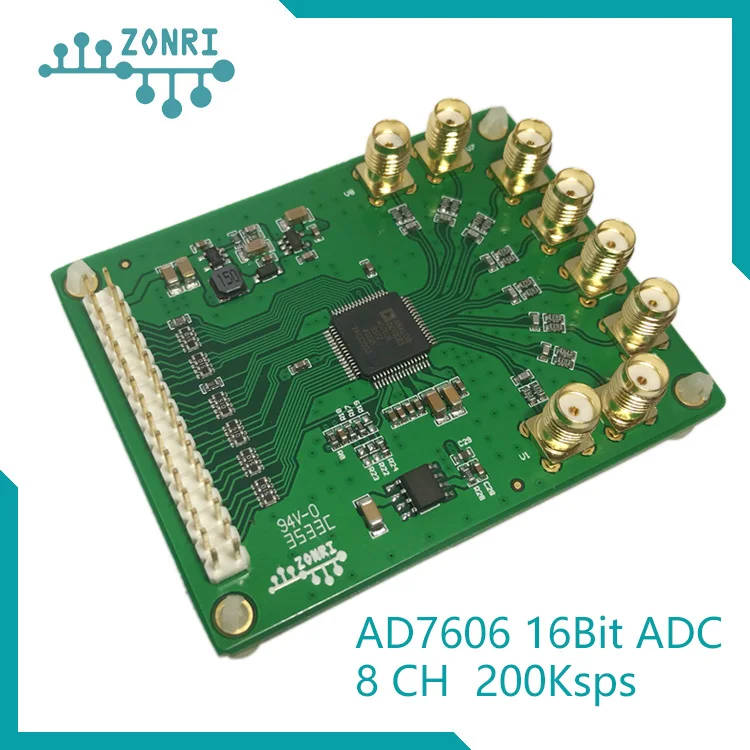

AD7606 сбор данных | синхронный модуль выборки 16 бит/200 кспс ADC модуль внешняя ссылка

Описание продукта:

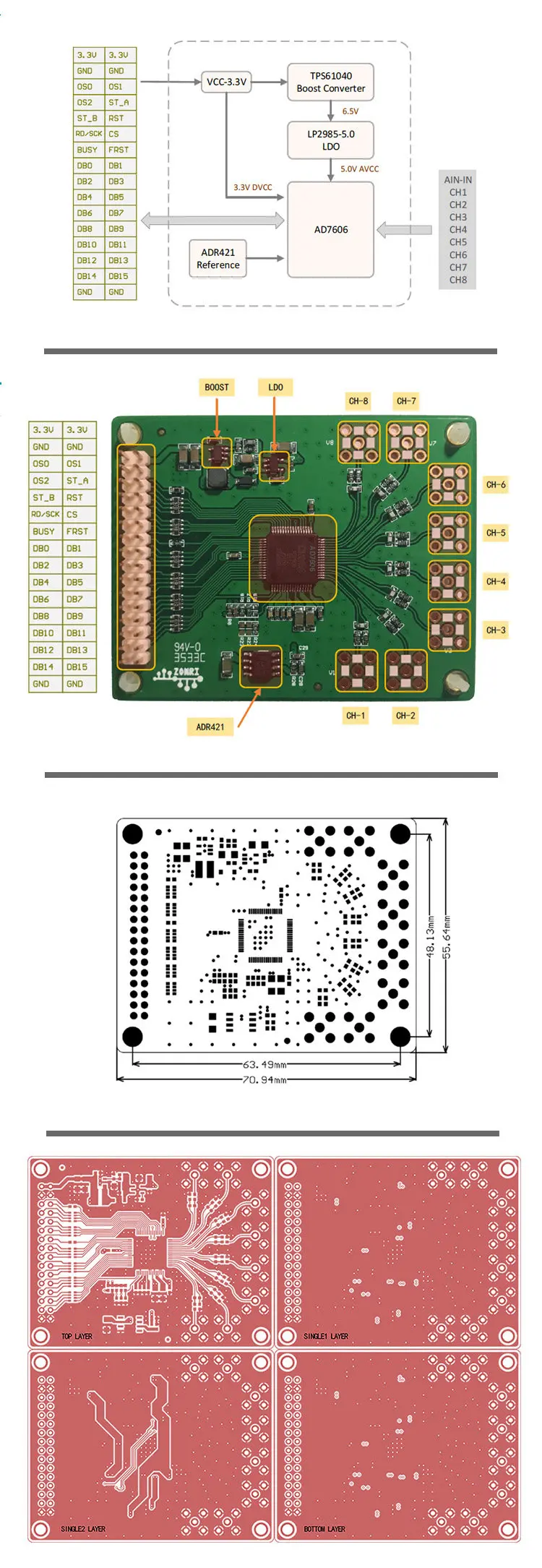

Полный модуль схемы приложения AD7606.

Встроенная схема boost обеспечивает Аналоговое питание 5 в через LDO, что устраняет необходимость в независимом питании 5 В.

Бортовой источник опорного напряжения ADR421 может быть настроен с внутренним/внешним исходным источником.

Соответствие рекомендуемому входному сопротивлению защиты AD7606 на странице 22.

Вопросы и ответы

Вопрос: штифты и сиденья SMA сварены при доставке?

A: при отправке, он должен быть оснащен расположением штифта и SMA сиденьем, которые должны быть сварены пользователем.

Вопрос: Почему модулю AD7606 нужен внешний Бенчмарк?

A: внешняя ссылка является более стабильной (пожалуйста, обратитесь к схематической схеме и соответствующей таблице данных устройства), и это может облегчить использование модуля и оценку чипа. Модуль AD7606 может использовать внутреннюю или внешнюю ссылку через бортовое сопротивление.

\
\

\
\

\
\

: Https://pan.baidu.com/s/1GaqyTiWJ3oVb-pa4V-K6ZQ: 3qvb

\
\

\
\

\
\

\
\

\
\

'
