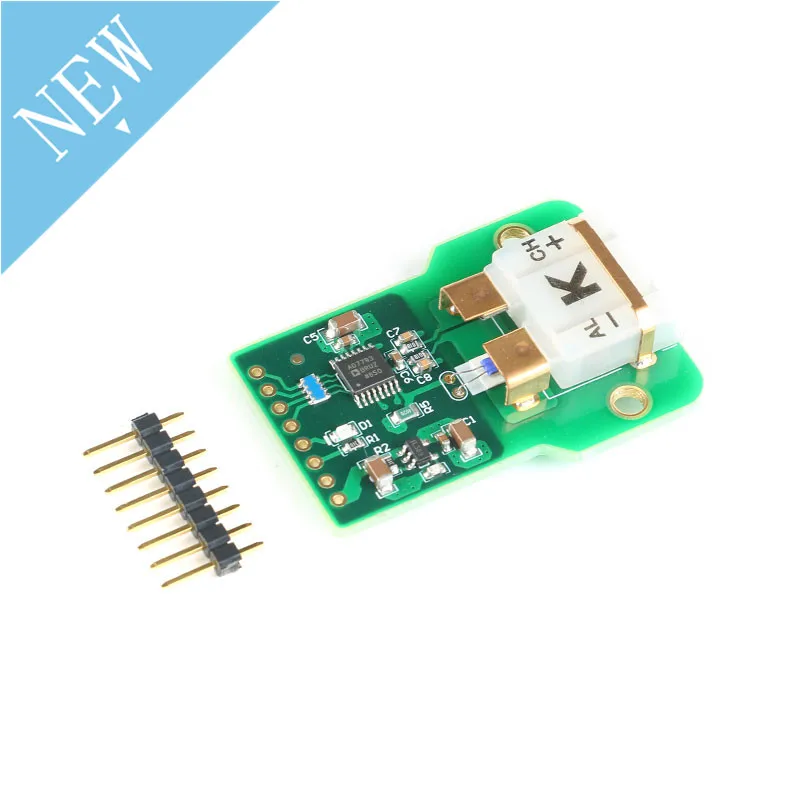

AD7793 K термопара с высокоточным модулем измерения температуры PT100 с изоляцией SPI интерфейс STM32F10X

Описание продукта:

1. Полная система измерения температуры на основе AD7793, на основе рекомендованного документа ADI CN0206_cn.

2. PT100 используется в качестве холодный спай компенсации, и 4-слойные PCB кросс-средняя температура проводки.

3. Источник питания широкого диапазона напряжения: 3-9В постоянного тока, Типичный ток 19ма, когда питание поставляется от 3,3 В, и 12мА является типичным, когда 5 в поставляется.

4. SPI интерфейс, поддержка SPI мультиплексирования многоканальных приложений.

Максимальный диапазон измерения теплового потенциала составляет 3,65625мв при 5,32 увеличение времени, а соответствующий индекс термопары K-881 градусов Цельсия.

Максимальный диапазон измерения теплового потенциала 6,16 увеличение времени составляет 73,125 мВ, покрывая весь диапазон измерения термопары K.

7. Минимальное напряжение изоляции составляет 2500 В постоянного тока.

8. Чип изоляции сигнала ADUM1401

9. Предоставить аналоговую SPI справочную программа (STM32F10X)

Общие проблемы:

В: какое Разрешение температуры?

Ответ: Разрешение температуры составляет около 0,03 градусов, и типичный шум составляет 0,085 градусов (то есть температура в закрытой постоянной температуре окружающей среды).

При отсутствии цифрового фильтра Амплитудная амплитуда для измерения температуры составляет 0,085 градусов. Когда термопара подвержена воздействию воздуха, поток воздуха легко принесет более 0,2 градусов.

В: Как я могу преобразовать термоэлектромагнитную силу считываемой термопары в Температурное значение?

О: Нелинейная "термо-Электромагнитная сила-температура" обычно преобразуется в Температурное значение с помощью вида таблицы метод или метод штуцера.
