Описание

Описание продукта:

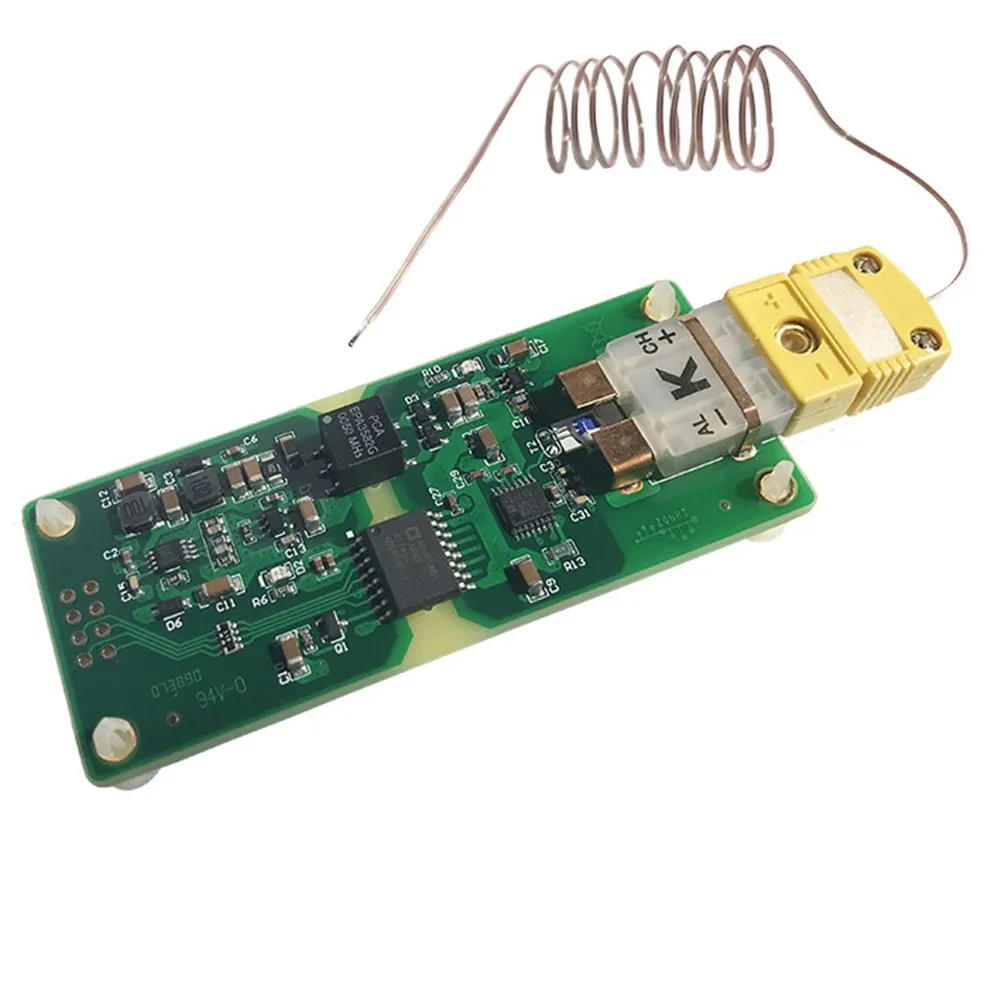

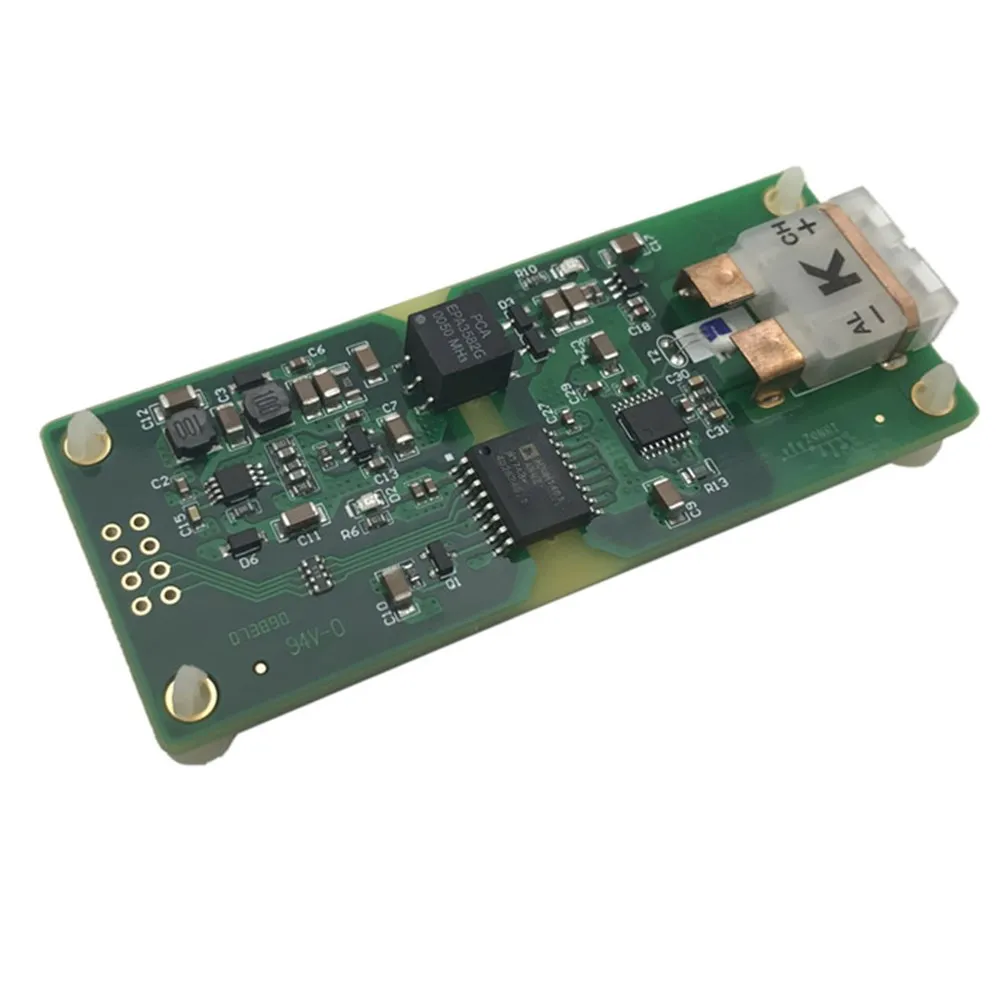

Полная система измерения температуры на основе AD7793 основана на рекомендуемом материале ADI CN0206_cn.

PT100 используется в качестве холодный спай компенсации, и 4-слойные PCB кросс-средняя температура проводки.

Поддерживает широкое напряжение питания: 3-9 В постоянного тока, Типичный ток-19 мА для 3,3 В питания и 12 мА для 5 В питания.

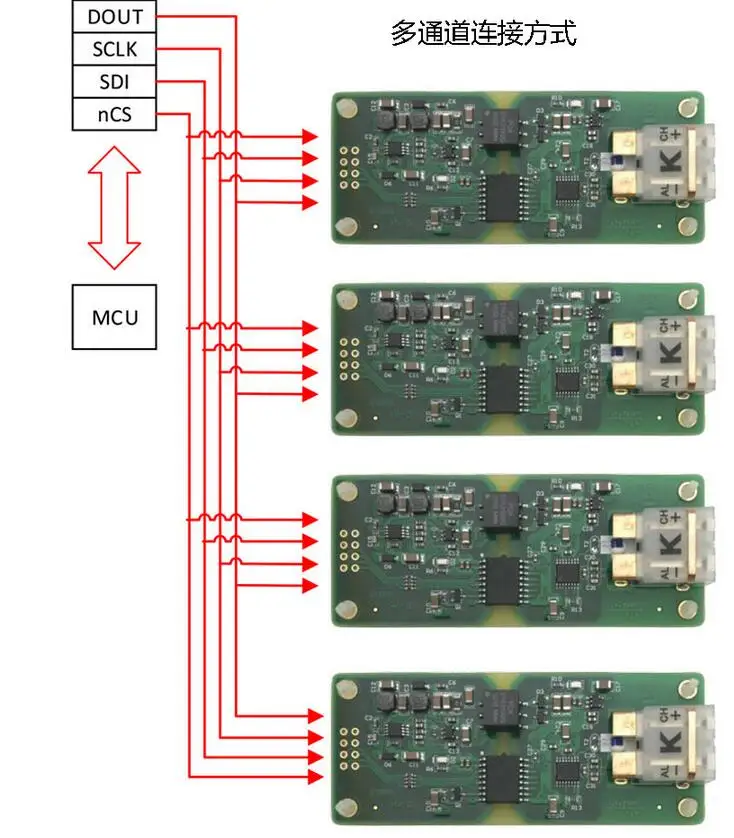

SPI интерфейс, поддержка SPI мультиплексирования многоканальных приложений.

Максимальный диапазон измерения теплового потенциала составляет 36,5625мв при 32 увеличение времени, и 881 градусов Цельсия для таблицы K термопары.

Максимальный диапазон измерения теплового движения составляет 73,125мв при 16x коэффициенте усиления, покрывая весь диапазон измерения термопары K.

Минимальное изолирующее напряжение составляет 2500 В постоянного тока.

Чип изоляции сигнала ADUM1401

Обеспечивает аналоговую SPI ссылку программы (STM32F10X)

Отгрузочная ведомость:

AD7793 изолированный K Модуль термопары --- X1

2X4Pin штыревой разъем ---------- X1
