AD8221AR Высокоточный измерительный усилитель модуль CMRR DC Регулируемое Усиление программируемые усилители инструментов

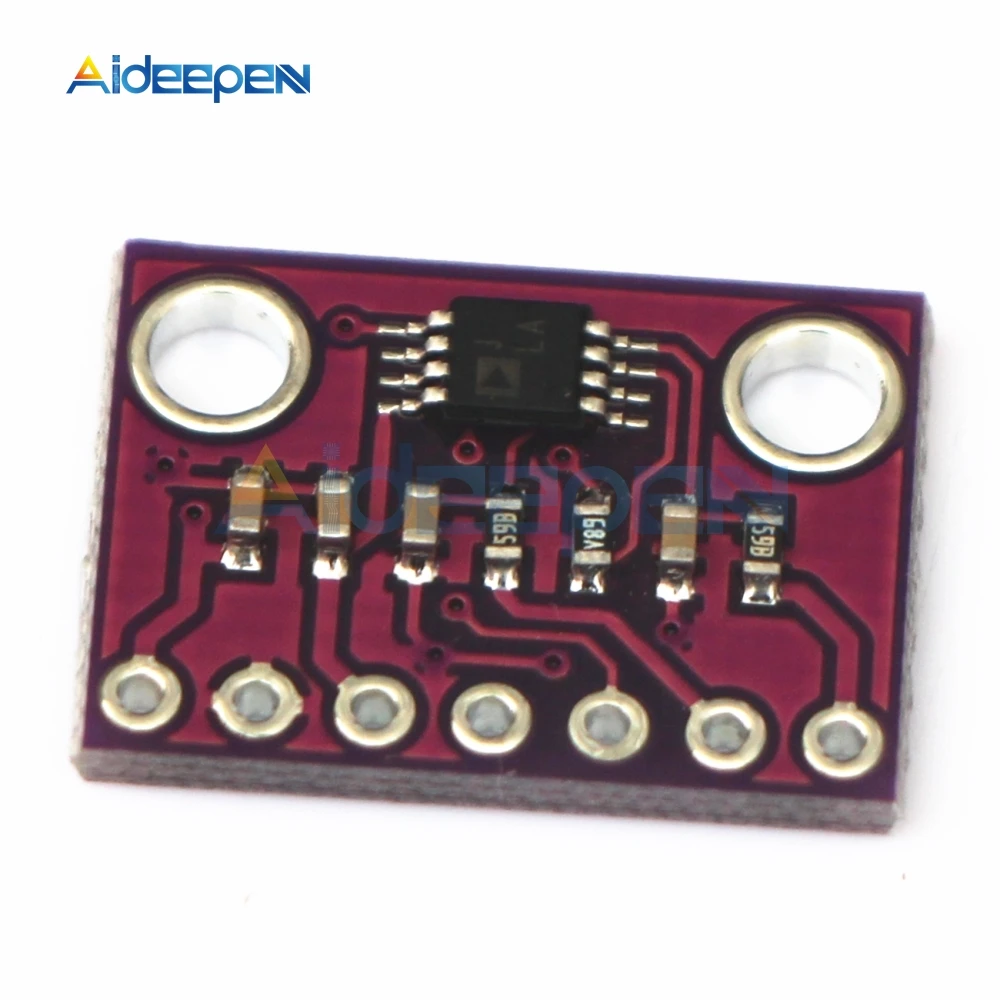

AD8221AR точный измерительный усилитель модуль

AD8221AR-Программируемый высокоэффективный измерительный усилитель с высоким коэффициентом отклонения режима (CMRR) по сравнению с частотой в отрасли. На современном рынке CMRR измерительных усилителей деформируется на 200 Гц. В отличие от этого, CMRR всех классов AD8221 поддерживается как минимум 80 дБ при G = 1 и на частотах до 10 кГц. Высокий коэффициент отклонения общего режима (CMRR) относительно частоты позволяет CJMCU-8221 отклонять широкополосные помехи и линейные гармоники, значительно упрощая требования к фильтрации. Возможные приложения включают точность сбора данных, биомедицинский анализ и аэрокосмические приборы. Смещение низкого напряжения, низкое смещение, низкий коэффициент усиления, высокая точность усиления и высокий коэффициент отклонения в обычном режиме делают это устройство отличным выбором для приложений, требующих оптимальной производительности постоянного тока, например, система кондиционирования сигнала моста. Программируемое усиление обеспечивает гибкость дизайна пользователя. Через резистор, усиление можно установить в диапазоне от 1 до 1000. CJMCU-8221 может работать от одного или двойного источника питания, что делает его идеальным для приложений, где входное напряжение ± 10 В. устройство рассчитано на диапазон промышленных температур от-40 °C до + 85 °C для всех рейтингов. Кроме того, AD8221 может работать от-40 °C до + 125 °C *.

Прост в использовании

Доступны в экономии пространства MSOP

Набор усиления с 1 внешним резистором (диапазон усиления от 1 до 1000)

Источник питания широкого диапазона диапазон: ±2. 3В до ± 18в

Температурный диапазон для указанной производительности:

& Минус; 40 C до + 85 C

До 125 с

Отличный AC Технические характеристики

80 дБ Минимальный CMRR до 10 кГц (G = 1)

Полоса пропускания 825 кГц,-3 дБ (G = 1)

2 В/мкс скорость сани

Низкий уровень шума

8 nV/& radic; Hz, @ 1 kHz, максимальное входное напряжение шума

0,25 мкВ p-p входной шум (0,1 Гц до 10 Гц)

Высокая точность производительности постоянного тока (AD8221BR)

90 дБ Минимальный CMRR (G = 1)

25 мкВ Максимальное входное напряжение сдвига

0,3 мкВ/°C Максимальный входной Смещенный Дрифт

0,4 nA Максимальный входной Смещенный ток

Приложений

Весы

Производственный процесс управления

Мост усилители

Точность сбора данных

Медицинские приборы

Тензометрических датчиков
