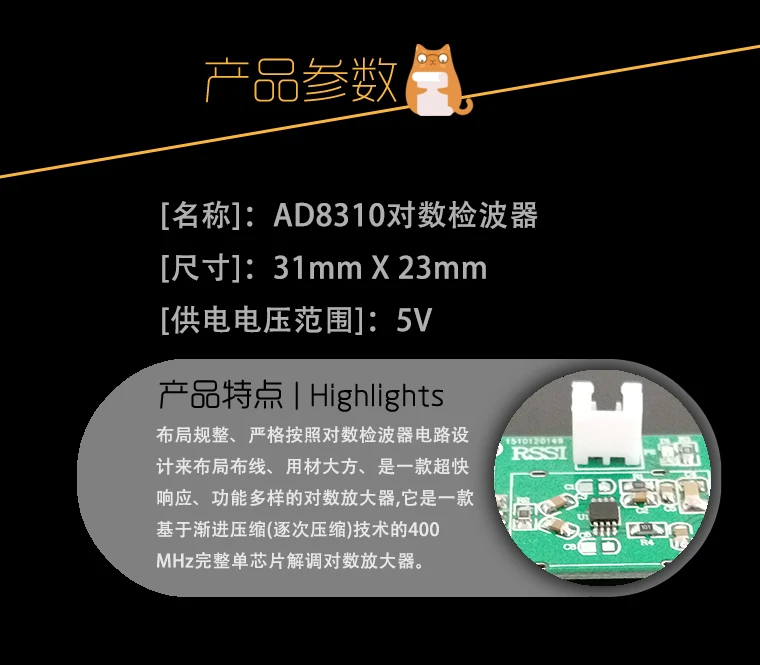

AD8310 модуль DC-440M логарифмический детектор 90 дБ логарифмический усилитель напряжение выход

Тесты данные:

AD8310-Сверхбыстрый логарифмический усилитель с различными функциями. Это 400 МГц полный одиночный чип демодуляции логарифмический усилитель на основе прогрессивной технологии сжатия. Он может обеспечить 95 дБ (& plusmn; 3 дБ консистенция правила) и 90 дБ (& plusmn; 1 дБ тугая погрешность связанные) динамический диапазон на самой высокой частоте 100 МГц.

AD8310 является идеальным выбором для применения высокой точности при измерении сигнала. Логарифмический усилитель может обнаруживать и сжимать, если сигнал в виде эквивалента дБ, так что измерения могут быть легко и свободно. AD8310 имеет чрезвычайно быстрое время отклика 15 ns, и может обнаруживать сигнал модуляции ASK выше 10 МГц.

Характеристики продукта:

1. Выходное напряжение, время подъема менее 15 нс

2. Высокая емкость тока: 25 мА до заземления RL

3. 95 дБ динамический диапазон: & ndash; 91 дБВ до + 4 ДБВ

4. Наклон: + 24 мВ/дБ, захват: & ndash; 108 ДБВ

5. высота зума устойчива и не отличается от температуры.

6. Полностью дифференциальный DC соединенный сигнальный канал

7. Время включения питания: 100 нс, спящий ток: 1 мА

8. Рабочая частота: от постоянного тока до 440 МГц, линейность: & plusmn; 0,4 дБ

Сфера применения товара:

1, RSSI

2. Передача управления питанием

3. Импульсный обнаружения
