AD834 модуль DC-500MHZ дифференциальный/одноконцевый прецизионный низкоискаженный мультипликатор миксер инвертор

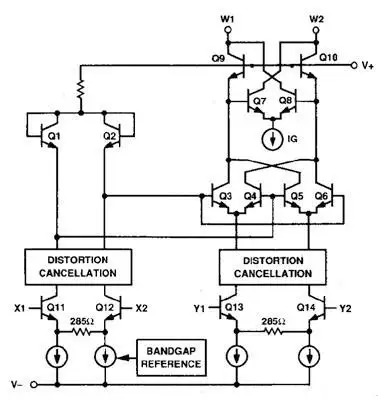

AD834 четыре квадранта мультипликатор (Миксер)Четырехквадрантный аналоговый мультипликатор AD834 является одним из важных компонентов современных систем обработки сигналов и широко используется в фазовых петлях. При обработке сигнала мощность миксеров, фильтров и т. Д., его рабочая полоса пропускания превысила 500 МГц. Это самый известный аналоговый мультипликатор с рабочей пропускной способностью. Задний сценический выход модуля AD834 принимает дифференциальный балун к одноконтурной конструкции. Эффективно подавляет гармоники и хорошо работает для дифференциального слияния, делая выходной сигнал симметричным.1. Технические показатели1) Напряжение питания: ± 5 В (конфигурация по умолчанию)2) Входное сопротивление: 50 Ом3) Выходное сопротивление: Высокое сопротивление (можно подключить к 50 Ом)4) ток поставки: ± 30 мА5) Рабочая полоса пропускания: 0,1-500 МГц2. Схемы

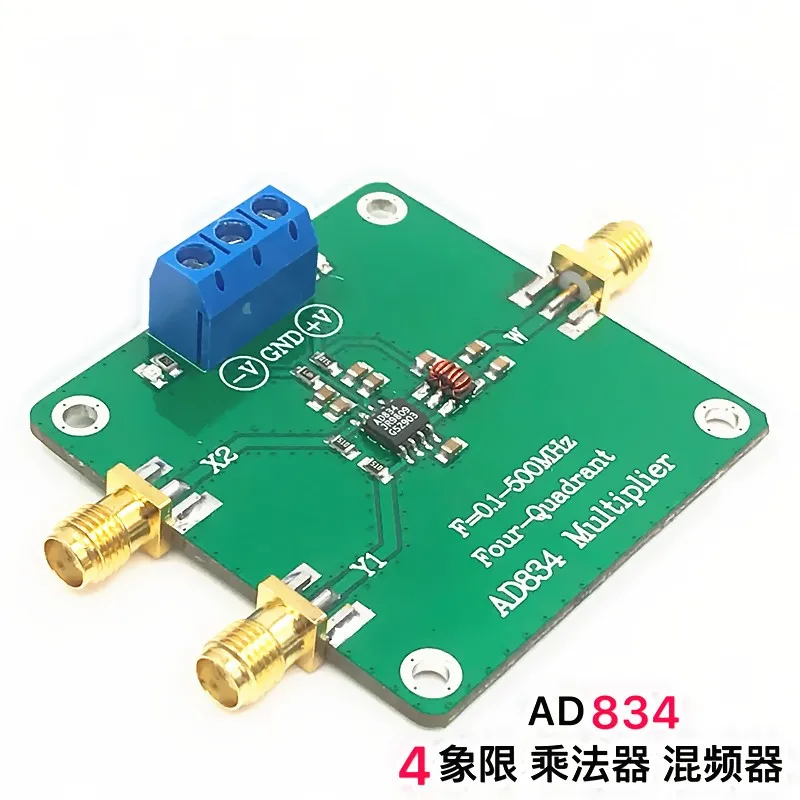

3. Тесты фото
