AD9102 оценочный модуль произвольный источник сигнала 14 бит 180 МГц ЦАП/генератор сигналов

Описание

AD9102Functional оценки доска

1. характеристики модуля:

1 、 ad9102modules построены старшими инженерами, полностью обратитесь к официальной версии дизайна; pcbbeautiful внешний вид, разумная планировка и дизайн, обратите внимание на материалы;

2. модули являются программным обеспечением, разработанным с точки зрения оценки функций, модуль управления основан на аппарате прямого управления., все регистраторы могут управляться программным обеспечением; преимущество этой конструкции заключается в том, что она может быстро ознакомиться с функциями чипа и полностью осуществить функции чипа. недостаток заключается в том, что выполнение действий происходит немного более сложные. (Перед покупкой, пожалуйста, внимательно изучите этот вопрос.);

3 、 модульнаяОсновные сигнала: В надутом виде синусоидальной волны; b, треугольная волна/форма волны пила; c 、 sramarbitrary сигнал (4096*14 положение); d, ad9102powerful сигнализирует о том, что производить различные эффекты с помощью различных комбинаций;

4 、 Частотный диапазон модуль вывода: Синусоидальная волна: 10 Гц-50 МГц;

5. амплитудный диапазон вывода модуля: диапазон: 1Vp_p;

6. модули в основном передаются через контроль программного обеспечения:

、 Базовый регистрируетКонтроль с помощью регистратора прямого контроля;

B. SRAMData непосредственно генерируется графически;

C. дизайн PCSoftware очень гибкий, его можно сохранить удобно./чтение данных набора; d.Модуль включения питания может автоматически загружать и сохранять настройки;

7. есть большая емкость на модуле. EEPROMchip, может быть saved4group4096OfSRAMData; ноFromEEPROMRead или writesrameскорее всего, данные needed10Second time, если датчик на модуле не мерцает, означает, что вы читаете или пишуетеEEPROM;Но во время чтения и записи, не влияет на выход сигнала модуля;

8. Функция ключа:

Key1. Переключение типа сигнала: Синусоидальная волна, треугольная волна/форма волны пила, sramпроизвольный сигнал;

Key2, функциональный ключ: Синусоидальная волна: половина волны/полная волна, треугольная волна/верхняя форма волны пила/Нижняя Форма волны пила, sramпроизвольный сигнал: Переключение каналов;

Key3, частота плюс;

Key4, снижение частоты;

9. Режим питания: прямой источник питания USB;

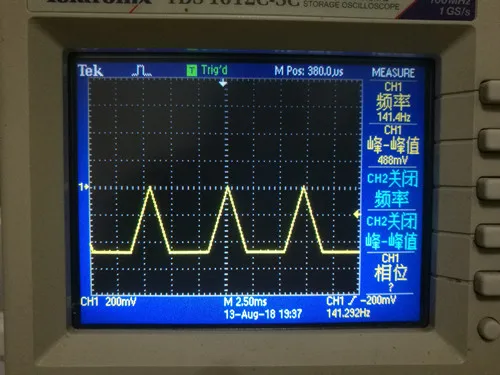

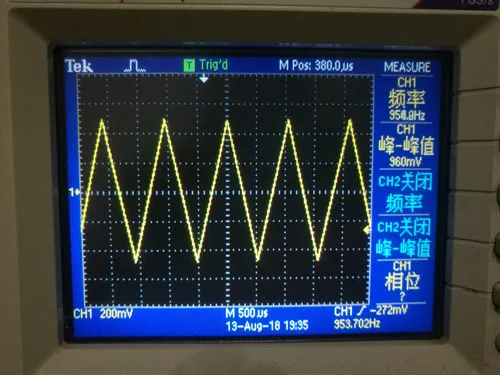

ДваМодульная измеренная Форма волны:

Три. Применение модуля:

1 、 ad9102functional оценке;

2 произвольных источника сигнала;

3. Синусоидальная волна, треугольная волна, форма волны пила источник сигнала;

Четыре 、Комплект:

1 、 ad9102modular один

2. USBLine одна вещь

3 、 обеспечивают: схема (PDF), provideAD9102The основной драйвер (Простая Инициализация Функция,Исходные процедуры не предоставляются для проектов), Другое информация;
