Описание

SRF_AD9361_V2.0Радиочастотный модуль для программного обеспечения радиоAD9361Чип является ядром, и мы делаем это в строгом соответствии с требованиями материала и импеданса РЧ цепи.SRF_AD9361_V2.0Дизайн, убедитесь, чтоAD9361Нет повреждений производительности, что снижает использование обычных пользователейAD9361Сложность. Мы также разработали полный набор родительских выпусков, а также на основеAltera, ПЛИС, FPGA + STM32Применение демонстрации.

AD9361Чип является высокой производительностью, высокой интеграцией от baseband до RF(RF)Программируемые и широкополосные возможности устройства делают его идеальным выбором для нескольких трансиверов. Набор приспособленийRFПередняя часть и гибкая гибридная сигнальная Базовая часть интегрированы, интегрированный Частотный синтезатор, обеспечивая настраиваемый цифровой интерфейс для процессора, тем самым упрощая импорт конструкции.AD9361Диапазон рабочих частот70 МГцДля того, чтобы6 ГГцДвойной вход и двойной выход, поддерживаемый диапазон полосы пропускания канала меньше, чем200 кГцДля того, чтобы56 МГц.

SRF_AD9361_V2.0Размер радиочастотный модуль программного обеспечения радио-это только в том случае,35 мм * 50 ммВ один способ5 VМощность поставок.

Схема блока выглядит следующим образом:

SRF_AD9361_V2.0Схема блока и его типичное внешнее соединение

С цифровой стороны,SRF_AD9361_V2.0Вход и выход напрямую подключены к цифровой цепи пользователя.FPGAИРукояткаЛогический уровень составляет1,8 V. В дополнение к часам, в том числеSPIИнтерфейс,12Интерфейс основной полосы пользователя.

На радиочастотной стороне,SRF_AD9361_V2.0Интерфейс ввода и вывода включает два интерфейса ввода RFRX1ИRX2Два прямой и прямойAD9361Подключен RF выходной интерфейсTX1ИTX2(TX1ИTX2Сигнал диапазон0 МГц-6 ГГц),TX1ИTX2Типичный максимальный выход0dBmОн используется для подключения к усилителю мощности, который может быть у пользователя.

Для того, чтобы уменьшить нагрузку пользователя, мы все ещеSRF_AD9361_V2.0Один интегрирован с одним19dBmУсилитель мощности удобен для большинства пользователей для использования непосредственно в лаборатории.ATX1ИATX2Это выход после усиления мощности. Рабочий диапазон усилителя мощности-0-4 ГГц.

Внешний интерфейсСледующим образом:

В том числе,J6ИJ7Для модуля питания и цифрового интерфейса цепи, два18*2Штырь, расстояние между штырьками2 ммБыло полученоAD9361Все цифровых интерфейса сочетаются. Мощность питания5 VПрямая.

Вход и выход радиочастотного сигнала модуля проходят черезIPEXИнтерфейс подключен к внешней стороне, и следующая таблицаIPEXОписание интерфейса.

Для облегчения использования пользователейSRF_AD9361_V2.0Мы также разработали его.Поддержка платы.SRF_AD9361_V2.0Схема поддержки материнской платы выглядит следующим образом:

SRF_AD9361_V2.0Принцип опорной платы

SRF_AD9361_V2.0Материнская плата включает в себя поддержку:

(1)4ОтладкиСветодиодный;

(2) Обычная50 МГцКварцевый резонатор;

(3) ОдинGpsОграниченная подсистема часов времени (14bit DAC + vtcxo)

(4)SRF_AD9361_V2.0Модульная

(5СрокиUblox gpsМодульная

(6)Altera EP4CE55 ПЛИСМогут быть выполнены по индивидуальному заказу;

(7)STM32F407ARMМаксимальная частота168 МГцС блоками управления с плавающей точкой;

(8)USB 2Модуль последовательного порта, поддержка двойного последовательного порта, максимальная скорость каждого последовательного порта9216000 скорость передачи/s

(9)Wi-FiОн может быть настроен как маршрутизатор или обычная сетевая карта пользователя.

(11)4KB EEPROMМагазин конфигурация пользователя;

(12) Кнопка ручного сброса (сброс)FPGA,FPGAСбросРукоятка,РукояткаСбросSRF_AD9361_V2.0МодульнаяРукояткаДаSRF_AD9361_V2.0Конфигурация модуля завершения уведомленияFPGA);

(10) Опциональная работаUSB 3Высокая Скорость канала;

Мастер+ AD9361Физические чертежи, используемые совместно модулями, являются следующими:

Мы также предоставляем полную версию box версии для разработки пользователя. Коробка версияUSB 3Блок питания, без внешнего источника питания. Версия Коробки на фото выглядит следующим образом:

РукояткаИFPGAЛиния загрузки подключается к главной пластине с помощью платы передачи. Это означает, что он может быть загружен на основной пластине через интерфейсРукояткаТакже может быть загруженоFPGAЦель этого. Специальный метод подключения, как показано на следующем рисунке.

Физическая карта после вставки линии загрузки (USB бластерST Link)

AD9361Это одиночный чип RF к основному чипу, который не может быть использован в традиционных схемах.SRF_AD9361_V2.0Индекс чувствительности приемника.

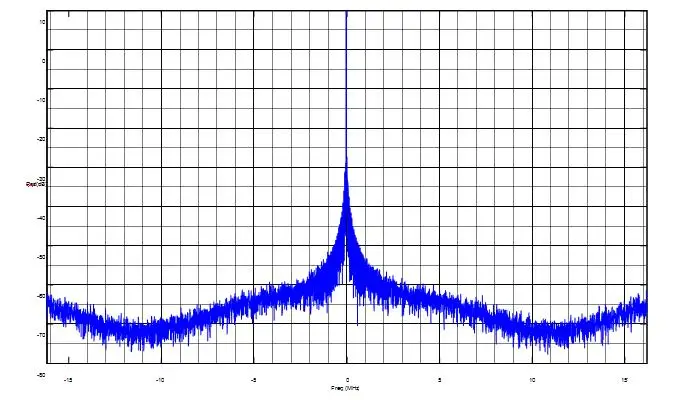

Генератор сигналов отправляет сигнал и собирает приемное оборудование.MatlabНарисуйте диаграмму в области частот и времени.

Интенсивность сигнала:-30dBmНесущая частота:921 МГцСигнал Пропускная способность: односложные

Интенсивность сигнала:-30dBmНесущая частота:2,4 ГГцСигнал Пропускная способность: односложные

Интенсивность сигнала:-50dBmНесущая частота:2,4 ГГцСигнал Пропускная способность: односложные

Интенсивность сигнала:-70dBmНесущая частота:2,4 ГГцСигнал Пропускная способность: односложные

Интенсивность сигнала:-90dBmНесущая частота:2,4 ГГцСигнал Пропускная способность: односложные

Интенсивность сигнала:-95dBmНесущая частота:2,4 ГГцСигнал Пропускная способность: односложные

Интенсивность сигнала:-110dBmНесущая частота:2,4 ГГцСигнал Пропускная способность: односложные

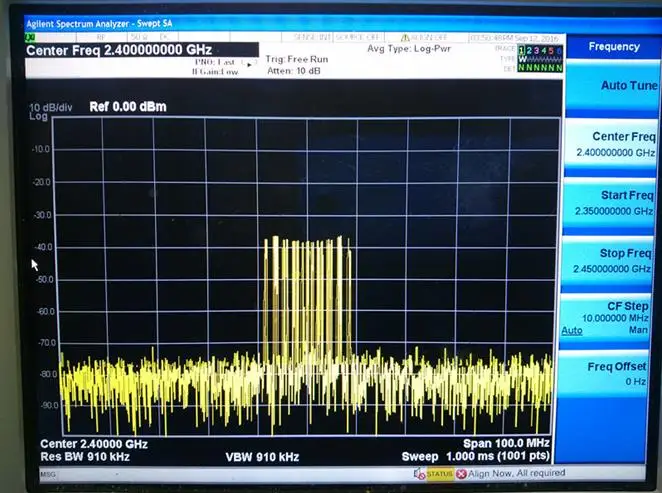

Тест приема широкополосного сигнала: генератор сигналов производит сигнал, который по сравнению с прибором спектра и измеряемым оборудованием.

Интенсивность сигнала:-30dBmНесущая частота:100 МГцСигнал Пропускная способность:8 МГц

Интенсивность сигнала:-30dBmНесущая частота:921 МГцСигнал Пропускная способность:8 МГц

Интенсивность сигнала:-30dBmНесущая частота:2,4 ГГцСигнал Пропускная способность:8 МГц

Интенсивность сигнала:-30dBmНесущая частота:2,4 ГГцСигнал Пропускная способность:16 МГц

Интенсивность сигнала:-30dBmНесущая частота:2,4 ГГцСигнал Пропускная способность:20 МГц

Интенсивность сигнала:-30dBmНесущая частота:2,4 ГГцСигнал Пропускная способность:28 МГц

Для тестирования мощности передачи мы разработали псевдо спутниковый сигнал формата Beidou с центральной частотой сигнала.1585 МГцПропускная способность4 МГц. Излучение сигнала фото выглядит следующим образом:

Центральная частота излучателя сигнала1,585 ГГц(Для того, чтобы избежать помехGpsBeidou)

Передает сигнал пропускная способность4 МГц(Имитирующая пропускную способность псевдо-кода Beidou)

Мощность сигнала по накладной, который необходим для отслеживания груза в измеритель спектра является17dBmКак показано на следующем рисунке.

Подробная информация:

Yinzitu.com/SRF_AD9361_V2.pdf
