Описание

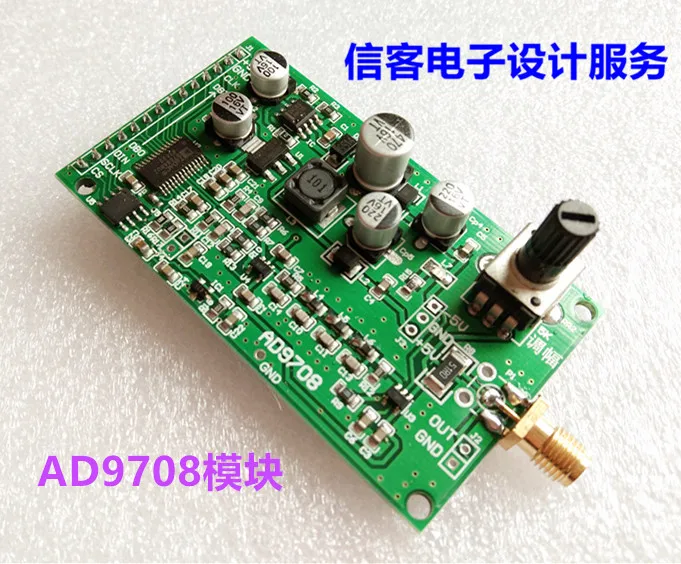

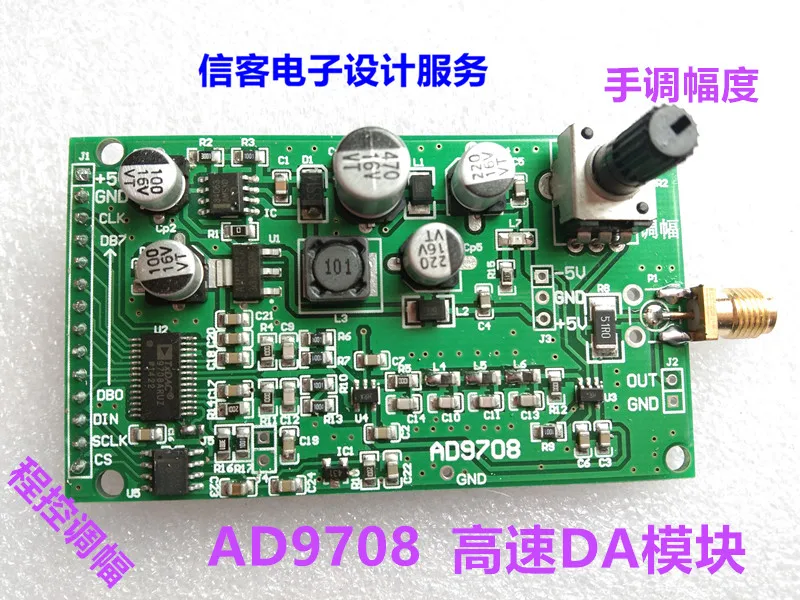

1. Ad9708 физическая картина модуля выглядит следующим образом

AD9708 высокоскоростной цифровой-аналоговый модуль преобразования DA 8bit 125MSPS FPGA источник сигнала программируемая амплитуда

Размер платы: 72 мм X 42 мм выходной интерфейс hasSMATwo режимы интерфейса и контактный интерфейс

2. Характеристика: Увеличьте внешнюю опорную цепь, осуществите функцию управляемой программой амплитуды, регулируемая, точность до v выше.

3 、 DAC (Да) Цепи Введение:

Аппаратная структура включает: DAЦепь из быстрорежущейДаЧип 、7Шаг Butterworth фильтр низких частот, состав амплитуды регулирующей цепи и выходной интерфейс сигнала 。

Высокая скорость, которую мы используемДаЧипADЗапущен компаниейAD9708。AD9708Да8Положении,125 Мбит/сОДаКонверсионный чип, встроенный1,2 VКонтрольное напряжение, дифференциальный ток на выходе. Внутренняя структура чипа показана на рисунке ниже

AD9708После дифференциального выхода чипа, для предотвращения помех, в цепи7Шаг Butterworth фильтр низких частот, пропускная способность40 МГц, Частотная характеристика показана на рисунке ниже

После фильтра, мы используем2Ломтик высокой производительности145 мГцПропускная способность операционный усилительAD8056, Выполнение дифференциального трансформатора с одним концом, и ручная регулировка амплитуды, производительность всей цепи была улучшена до максимальной степени 。 Регулировка амплитуды, используется5 KПотенциометр + запрограммированный диапазон регулирования, конечный Выходной диапазон-5 V ~ 5 V(10Vpp )。

4 、Отгрузочная ведомость:

1) #

2) соответственно реальному объектуPDFИнформация о схемах и чипах;
