AD9833 модуль DDS источник сигнала выход треугольная Синусоидальная волна квадратная волна форма волны частота Регулируемая и Контролируемая

Краткое введение:

AD9833Is Программируемый генератор сигналов, способный производить на частоте of0-12.5MHZsine волны, треугольной волны, квадратной волны сигнала 。 генератор сигналов широко используется в различных измерениях, поле возбуждения и отклика во времени, выходная частота и фаза могут быть запрограммированы программным обеспечением, легко регулировать, основные Частотные часы is25MHzTime, точность is0.1Hz, основные Частотные часы is1MHzTime, точность может быть получена 0.004hz 。 может записывать данные через последовательный интерфейс pass3.

Особенности дизайна:

1. Рабочее напряжение: 2,3-5,5 В

2. Диапазон рабочих температур:-40 ~ + 105℃приставка = o

3. Загрузка платы 25 МГц (точность is50ppm) Активный кварцевый генератор, точность шага составляет 0,1 Гц.

4. Плата loading300MHigh speed усилитель с функцией фильтрации низких частот 。

5. Два канала выходного сигнала, один выход исходного сигналаVOUT, Один Magnification 7 множественный выход сигналаPGA, Выходное сопротивление 50 Ом 。ТранспортИз range4.4VPP 。

6. Очень маленький размер: 33 мм X 32,5 мм.

7. Поддержка универсальной платы (отверстие пластины), на плате pin is2.54 мм несколько, его можно легко сварить на универсальной плате 。

8. DeliverySTM32, STC, 51и другие часто используемые одночиповые программы отладки и соответствующая информация.

Подробное руководство по эксплуатации для модулей, оно полезно для письма бумаги и т. Д.

Вот программа gift51одночиповая тестовая плата, включающая частоту модуляции, амплитудную модуляцию, импульсную форму волны, и простую в useLCD1602Display, небольшая модификация удовлетворит ваши потребности. особенно, когда это трудно сделать дизайн и программирование, эта программа будет очень полезна для вашего дизайна.

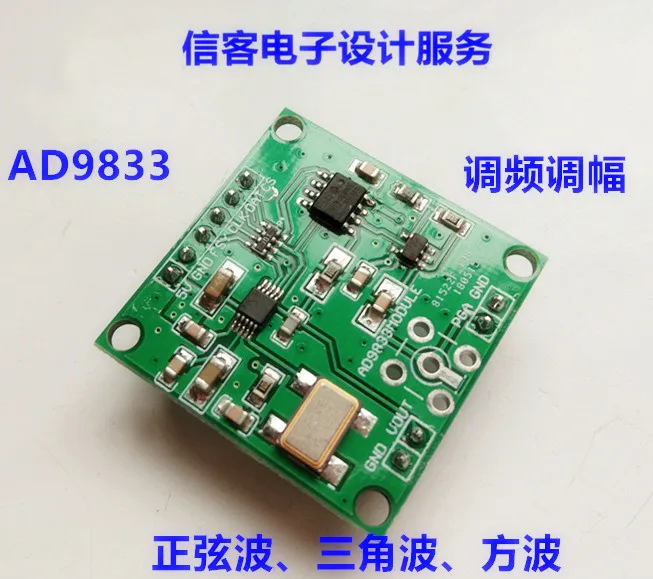

Изображение объекта выглядит следующим образом: доставка и распределение, сварка самостоятельно по мере необходимости.

Размер: 33 мм X 32,5 мм.

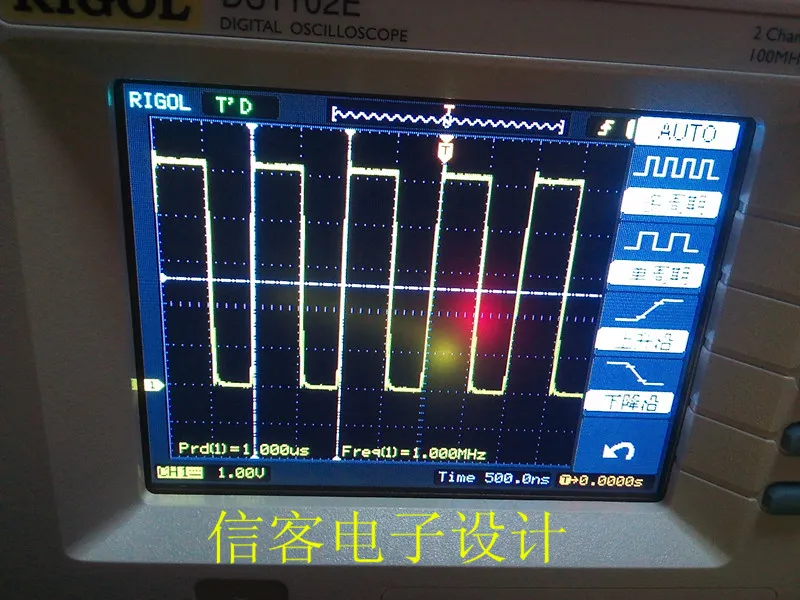

Дисплей результатов измерений

Результаты измерений синусоидальной волны:Фактические результаты тестов показывают, что все три формы волны in5MHzAnd затем он начинает искажать, и гармоник, reach10mhzполная деформация пост-волны, диапазон также ниже.

Вот программа gift51одночиповая тестовая плата, включающая частоту модуляции, амплитудную модуляцию, импульсную форму волны, и простую в useLCD1602Display, небольшая модификация удовлетворит ваши потребности. особенно, когда трудно сделать дизайн и программирование, эта программа будет очень полезна для вашего дизайна。

Частичное процедуры
